Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Staffelpreise - Druckfeder D-339

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

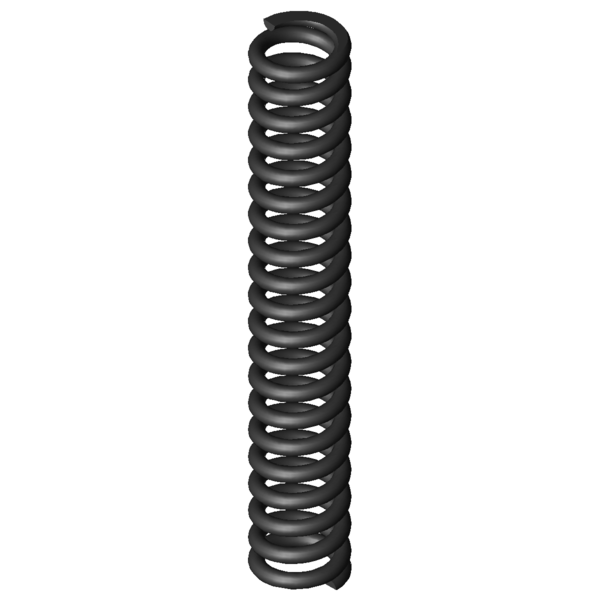

Produktbild Druckfeder D-339
Produktbild Druckfeder D-339
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-339

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dd 15,2 mm Dorndurchmesser
Dh 25,1 mm Hülsendurchmesser
L0 150 mm Ungespannte Länge der Feder
Lk 115,94 mm Knicklänge
Fn 1018,97 N Höchstkraft der Feder
Ln 92,18 mm Kleinste Länge der Feder
sn 57,83 mm Größter Federweg bei statischer Belastung
Fndyn 837,027 N Dynamische Höchstkraft
Lndyn 102,5 mm Kleinste Länge dynamische Belastung
shdyn 18,04 mm Größter Federweg dynamische Belastung
S 7,892 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 17,622 N/mm Federrate
Gewicht 127,9452 g Gewicht des Artikels
Fntol 62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 60,65 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,65 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Kraft-Weg-Berechnung Druckfeder D-339

Anfrageformular Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Anfrageformular Druckfeder D-339

Ähnliche Druckfedern im Umfeld der Druckfeder D-339 Federstahl Ø 4 x 20 x 150 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339 EN 10270-1 4 24 150 1018,97 92,18 57,83 18,5 17,622 100,0 | 100,0 | 100,0 | 100,0
VD-339 1.4310 4 24 150 875,189 92,18 57,83 18,5 15,135 92,9 | 100,0 | 92,9 | 85,9
VD-339A 1.4310 4 24 150 493,111 110,38 39,63 22,5 12,444 76,4 | 100,0 | 58,5 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263M 24 159 1,486 EN 10270-1 166,547 46,93 112,07 41,8 | 83,1 | 34,0 | 8,4
D-243 22 135 1,63 EN 10270-1 156,48 39 96 41,4 | 77,2 | 37,8 | 9,3
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 42,8 | 80,2 | 36,6 | 11,6
D-278A 22,5 175 2,211 EN 10270-1 227,107 72,28 102,73 44,2 | 80,7 | 39,3 | 12,5
D-278 22,5 175 2,689 EN 10270-1 292,546 66,2 108,8 45,6 | 80,7 | 40,9 | 15,3
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 49,1 | 84,0 | 45,1 | 18,3
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 53,3 | 85,1 | 50,7 | 24,0
D-308A 23,2 155 5,935 EN 10270-1 386,828 89,82 65,18 62,7 | 91,1 | 63,3 | 33,7
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 64,4 | 86,1 | 69,0 | 38,1
D-308 23,2 155 7,218 EN 10270-1 577,506 74,99 80,01 65,5 | 91,1 | 64,5 | 41,0
D-288X-13 19,4 153 7,73 EN 10270-1 540,34 83,1 69,9 65,2 | 83,8 | 67,9 | 43,9
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 75,4 | 89,3 | 72,9 | 63,9
D-313A-13 19,5 152 12,491 EN 10270-1 750,754 91,9 60,1 81,1 | 87,5 | 85,0 | 70,9
D-339A 24 150 14,489 EN 10270-1 574,122 110,38 39,63 81,6 | 100,0 | 62,4 | 82,2
D-339 24 150 17,622 EN 10270-1 1018,97 92,18 57,83 100,0 | 100,0 | 100,0 | 100,0
D-364R 28 136 52,801 EN 10270-1 1535,703 106,92 29,08 58,2 | 83,0 | 58,3 | 33,4
D-389AA 30 150 96,638 EN 10270-1 3041,893 118,52 31,48 47,6 | 80,5 | 44,0 | 18,2
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-339

Ursprungsland: DE, German; Druckfeder D-339
