Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Staffelpreise - Druckfeder VD-180M-23

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

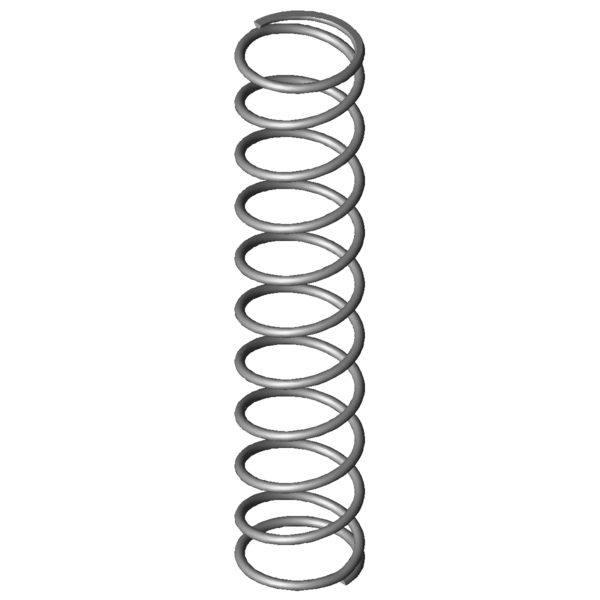

Produktbild Druckfeder VD-180M-23
Produktbild Druckfeder VD-180M-23
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-180M-23

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 13,8 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 12 mm Dorndurchmesser
Dh 15,88 mm Hülsendurchmesser
L0 72 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 39,788 N Höchstkraft der Feder
Ln 17,25 mm Kleinste Länge der Feder
sn 54,75 mm Größter Federweg bei statischer Belastung
Fndyn 38,553 N Dynamische Höchstkraft
Lndyn 18,95 mm Kleinste Länge dynamische Belastung
shdyn 17,7 mm Größter Federweg dynamische Belastung
S 7,453 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,727 N/mm Federrate
Gewicht 4,4572 g Gewicht des Artikels
Fntol 2,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Kraft-Weg-Berechnung Druckfeder VD-180M-23

Anfrageformular Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Anfrageformular Druckfeder VD-180M-23

Ähnliche Druckfedern im Umfeld der Druckfeder VD-180M-23 Edelstahl Ø 1,2 x 13,8 x 72 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180M-23 1.4310 1,2 15 72 39,788 17,25 54,75 9,5 0,727 100,0 | 100,0 | 100,0 | 100,0
D-180M-23 EN 10270-1 1,2 15 72 46,367 17,2 54,8 9,5 0,846 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180M-12 17 72,8 0,541 1.4310 30,592 16,27 56,53 85,7 | 95,7 | 86,9 | 74,5
VD-185G 15 80 0,657 1.4310 37,801 22,5 57,5 93,6 | 95,3 | 95,1 | 90,5
VD-180M-23 15 72 0,727 1.4310 39,788 17,25 54,75 100,0 | 100,0 | 100,0 | 100,0
VD-207J-05 16,5 75,7 1,05 1.4310 51,726 26,44 49,26 80,4 | 88,7 | 83,4 | 69,2
VD-206G-01 15 79 1,069 1.4310 58,234 24,53 54,47 81,4 | 92,3 | 83,9 | 68,0
VD-207J-27 15 70 1,286 1.4310 53,175 28,65 41,35 74,7 | 92,4 | 75,2 | 56,5
VD-206G 15 65,3 1,407 1.4310 64,687 19,31 45,99 72,2 | 92,1 | 72,8 | 51,7
VD-207J-22 15,5 80 1,537 1.4310 86,174 23,95 56,05 69,4 | 88,9 | 71,9 | 47,3
VD-221A 14,1 78 1,587 1.4310 62,736 38,47 39,53 66,9 | 87,1 | 67,8 | 45,8
VD-207J-10 14,5 73,5 1,613 1.4310 77,041 25,74 47,76 68,7 | 91,5 | 69,4 | 45,1
VD-217D 17 72,4 1,653 1.4310 83,244 22,03 50,37 67,1 | 87,6 | 69,9 | 44,0
VD-221 14,1 78 2,349 1.4310 113,33 29,75 48,25 59,9 | 87,1 | 61,6 | 30,9
VD-256A 14,5 71 3,875 1.4310 93,502 46,87 24,13 49,1 | 85,1 | 43,3 | 18,8
VD-252A-08 14,8 76 4,046 1.4310 136,235 42,33 33,67 49,3 | 84,5 | 45,4 | 18,0
VD-252A-35 15 75 5,082 1.4310 207,329 34,2 40,8 48,8 | 85,3 | 46,9 | 14,3
VD-252AC 15 66,2 5,098 1.4310 168,819 33,08 33,12 46,8 | 84,0 | 42,0 | 14,3
VD-252A-07 14,8 64 5,135 1.4310 153,041 34,2 29,8 45,6 | 82,5 | 40,2 | 14,2
VD-257E 14 73,1 5,227 1.4310 174,195 39,77 33,33 46,6 | 83,9 | 41,9 | 13,9
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder VD-180M-23

Ursprungsland: DE, German; Druckfeder VD-180M-23
