Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Staffelpreise - Druckfeder VD-252A-35

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

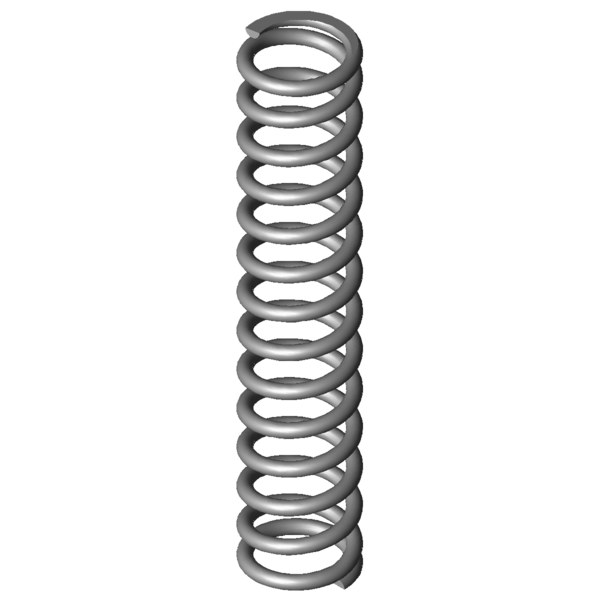

Produktbild Druckfeder VD-252A-35
Produktbild Druckfeder VD-252A-35
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-252A-35

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 13 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 10,4 mm Dorndurchmesser
Dh 15,7 mm Hülsendurchmesser
L0 75 mm Ungespannte Länge der Feder
Lk 38,85 mm Knicklänge
Fn 207,329 N Höchstkraft der Feder
Ln 34,2 mm Kleinste Länge der Feder
sn 40,8 mm Größter Federweg bei statischer Belastung
Fndyn 168,709 N Dynamische Höchstkraft
Lndyn 41,8 mm Kleinste Länge dynamische Belastung
shdyn 8,54 mm Größter Federweg dynamische Belastung
S 5,821 mm Steigung der Feder
n 12,54 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,082 N/mm Federrate
Gewicht 14,7465 g Gewicht des Artikels
Fntol 11,99 N (+/-) Toleranz für statische Höchstkraft
Fndtol 11,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,72 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Kraft-Weg-Berechnung Druckfeder VD-252A-35

Anfrageformular Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Anfrageformular Druckfeder VD-252A-35

Ähnliche Druckfedern im Umfeld der Druckfeder VD-252A-35 Edelstahl Ø 2 x 13 x 75 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-252A-35 1.4310 2 15 75 207,329 34,2 40,8 12,54 5,082 100,0 | 100,0 | 100,0 | 100,0
D-252A-35 EN 10270-1 2 15 75 240,799 34,3 40,7 12,54 5,916 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-185G 15 80 0,657 1.4310 37,801 22,5 57,5 47,6 | 85,4 | 44,6 | 12,9
VD-180M-23 15 72 0,727 1.4310 39,788 17,25 54,75 48,8 | 85,3 | 46,9 | 14,3
VD-207J-05 16,5 75,7 1,05 1.4310 51,726 26,44 49,26 54,3 | 88,3 | 53,9 | 20,7
VD-206G-01 15 79 1,069 1.4310 58,234 24,53 54,47 53,6 | 88,3 | 51,5 | 21,0
VD-207J-27 15 70 1,286 1.4310 53,175 28,65 41,35 59,0 | 89,4 | 62,2 | 25,3
VD-206G 15 65,3 1,407 1.4310 64,687 19,31 45,99 57,8 | 85,7 | 60,0 | 27,7
VD-207J-22 15,5 80 1,537 1.4310 86,174 23,95 56,05 58,6 | 88,5 | 57,2 | 30,3
VD-221A 14,1 78 1,587 1.4310 62,736 38,47 39,53 61,6 | 90,1 | 63,6 | 31,2
VD-207J-10 14,5 73,5 1,613 1.4310 77,041 25,74 47,76 61,0 | 89,9 | 61,3 | 31,7
VD-232S 16 80 2,212 1.4310 100,119 34,75 45,25 68,4 | 92,5 | 69,2 | 43,5
VD-221 14,1 78 2,349 1.4310 113,33 29,75 48,25 68,6 | 90,1 | 69,6 | 46,2
VD-252AD 15 87,4 3,862 1.4310 173,824 42,39 45,01 86,2 | 95,3 | 87,2 | 76,0
VD-256A 14,5 71 3,875 1.4310 93,502 46,87 24,13 75,2 | 97,1 | 52,1 | 76,3
VD-252A-08 14,8 76 4,046 1.4310 136,235 42,33 33,67 84,3 | 99,1 | 74,1 | 79,6
VD-252A-35 15 75 5,082 1.4310 207,329 34,2 40,8 100,0 | 100,0 | 100,0 | 100,0
VD-252AC 15 66,2 5,098 1.4310 168,819 33,08 33,12 92,4 | 96,1 | 81,3 | 99,7
VD-252A-07 14,8 64 5,135 1.4310 153,041 34,2 29,8 89,0 | 94,7 | 73,4 | 98,9
VD-257E 14 73,1 5,227 1.4310 174,195 39,77 33,33 92,3 | 96,9 | 82,9 | 97,2
VD-263Q-01 15 77 5,283 1.4310 136,113 51,24 25,76 85,6 | 96,1 | 64,4 | 96,2
VD-256 14,5 71 5,734 1.4310 215,327 33,45 37,55 93,3 | 97,1 | 94,2 | 88,6
VD-263Q 15 77 6,306 1.4310 210,351 43,64 33,36 89,0 | 96,1 | 90,2 | 80,6
VD-263P-02 15 68 7,24 1.4310 213,013 38,58 29,42 82,9 | 93,9 | 84,7 | 70,2
VD-263V-16 15,2 76 7,91 1.4310 183,579 52,79 23,21 76,8 | 93,6 | 72,7 | 64,2
VD-263V-15 15,2 64 9,229 1.4310 166,704 45,94 18,06 68,8 | 89,1 | 62,3 | 55,1
VD-287A 15 67,5 9,459 1.4310 93,56 57,61 9,89 59,5 | 90,0 | 34,7 | 53,7
VD-287 15 67,5 14 1.4310 377,344 40,55 26,95 62,3 | 90,0 | 60,5 | 36,3
VD-288T-08 15 76 19,746 1.4310 454,226 53 23 55,6 | 90,0 | 51,0 | 25,7
VD-288T-07 15 64 23,695 1.4310 447,908 45,1 18,9 51,1 | 85,6 | 46,3 | 21,4
VD-288X 14 71,4 24,698 1.4310 420,313 54,38 17,02 50,9 | 86,7 | 45,5 | 20,6
VD-288Z-08 15,5 76 29,23 1.4310 563,434 56,72 19,28 48,7 | 86,7 | 42,0 | 17,4
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-252A-35

Ursprungsland: DE, German; Druckfeder VD-252A-35
