Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Staffelpreise - Druckfeder VD-252A-03

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Druckfeder Kaufen

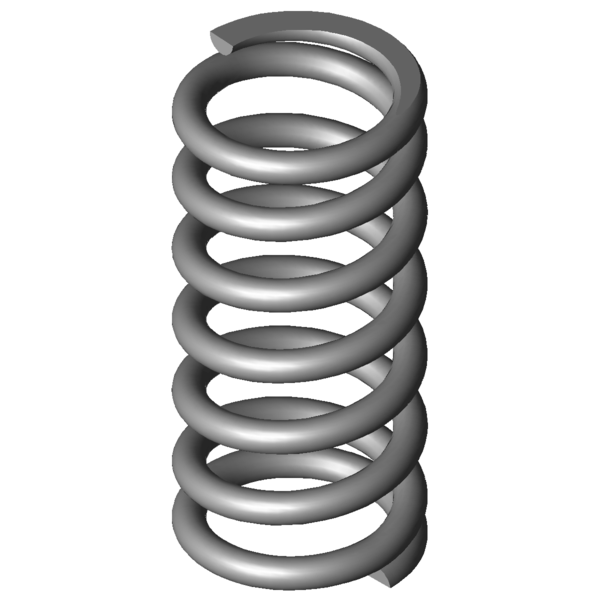

Produktbild Druckfeder VD-252A-03
Produktbild Druckfeder VD-252A-03
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-252A-03

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,8 mm Mittlerer Windungsdurchmesser
De 14,8 mm Äußerer Windungsdurchmesser
Dd 10,3 mm Dorndurchmesser
Dh 15,5 mm Hülsendurchmesser
L0 32 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 184,786 N Höchstkraft der Feder
Ln 16,78 mm Kleinste Länge der Feder
sn 15,22 mm Größter Federweg bei statischer Belastung
Fndyn 170,534 N Dynamische Höchstkraft
Lndyn 17,95 mm Kleinste Länge dynamische Belastung
shdyn 3,92 mm Größter Federweg dynamische Belastung
S 5,455 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 12,138 N/mm Federrate
Gewicht 7,4895 g Gewicht des Artikels
Fntol 13,32 N (+/-) Toleranz für statische Höchstkraft
Fndtol 13,15 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,87 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe K - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Kraft-Weg-Berechnung Druckfeder VD-252A-03

Anfrageformular Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Anfrageformular Druckfeder VD-252A-03

Ähnliche Druckfedern im Umfeld der Druckfeder VD-252A-03 Edelstahl Ø 2 x 12,8 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-252A-03 1.4310 2 14,8 32 184,786 16,78 15,22 5,5 12,138 100,0 | 100,0 | 100,0 | 100,0
D-252A-03 EN 10270-1 2 14,8 32 215,144 16,78 15,22 5,5 14,132 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-150C 12,5 32 1,046 1.4310 23,912 9,14 22,86 42,2 | 78,2 | 39,8 | 8,6
VD-145H-10 14 30 1,138 1.4310 26,471 6,74 23,26 42,9 | 79,4 | 39,9 | 9,4
VD-180M-10 17 31,5 1,314 1.4310 30,739 8,11 23,39 44,5 | 81,8 | 40,9 | 10,8
VD-185D 15 36 1,494 1.4310 36,904 11,3 24,7 45,5 | 83,4 | 40,8 | 12,3
VD-207J-20 16 35 1,816 1.4310 31,091 17,88 17,12 51,4 | 86,3 | 52,9 | 15,0
VD-207J-08 14,5 32,3 3,666 1.4310 70,735 13 19,3 59,8 | 90,7 | 58,6 | 30,2
VD-207J-31 14 28 3,78 1.4310 53,534 13,84 14,16 59,3 | 85,7 | 61,0 | 31,1
VD-207J-32 14 30,4 4,124 1.4310 72,022 12,93 17,47 61,7 | 88,2 | 63,0 | 34,0
VD-207J-34 14 35 4,536 1.4310 96,39 13,75 21,25 62,1 | 87,0 | 61,9 | 37,4
VD-207J-21 15,5 29 4,612 1.4310 86,02 10,35 18,65 63,0 | 87,0 | 64,1 | 38,0
VD-207J-33 14 31 5,04 1.4310 95,76 12 19 65,4 | 88,8 | 66,0 | 41,5
VD-219 14,1 36 5,338 1.4310 113,704 14,7 21,3 66,2 | 88,1 | 66,5 | 44,0
VD-252A-04 14,8 38 8,901 1.4310 147,564 21,42 16,58 84,6 | 94,7 | 85,8 | 73,3
VD-252A-03 14,8 32 12,138 1.4310 184,786 16,78 15,22 100,0 | 100,0 | 100,0 | 100,0
VD-254 14,5 33 13,033 1.4310 211,853 16,74 16,26 94,0 | 98,3 | 90,4 | 93,2
VD-257C 14 28,5 14,731 1.4310 173,91 16,69 11,81 87,6 | 94,6 | 85,9 | 82,4
VD-263V 14,6 35 15,874 1.4310 177,288 23,83 11,17 84,7 | 93,0 | 84,7 | 76,5
VD-257E-03 12,3 32 17,083 1.4310 186,256 21,1 10,9 83,6 | 94,4 | 85,4 | 71,1
VD-263O 15 30,2 17,771 1.4310 211,039 18,32 11,88 81,9 | 94,7 | 82,8 | 68,3
VD-263V-11 15,2 32 21,297 1.4310 199,643 22,63 9,37 75,9 | 93,6 | 77,1 | 57,0
VD-263Q-03 12,3 32 28,421 1.4310 289,129 21,83 10,17 66,5 | 91,3 | 65,4 | 42,7
VD-285 15 32 31,818 1.4310 361,435 20,64 11,36 64,6 | 92,9 | 62,9 | 38,2
VD-284A 15 27 31,818 1.4310 202,344 20,64 6,36 64,1 | 87,7 | 66,6 | 38,2
VD-288T 17 33 34,152 1.4310 336,937 23,13 9,87 60,2 | 85,2 | 59,8 | 35,6
VD-283A-15 15,5 28 34,572 1.4310 351,553 17,83 10,17 60,8 | 87,7 | 59,7 | 35,1
VD-263V-03 12,3 32 38,7 1.4310 338,943 23,24 8,76 58,9 | 89,4 | 56,0 | 31,4
VD-288T-03 15 32 49,364 1.4310 367,346 24,56 7,44 54,7 | 90,0 | 49,6 | 24,6
VD-313AB 17 32 63,476 1.4310 364,924 26,25 5,75 48,8 | 83,2 | 44,2 | 19,1
VD-288V 14 29 69,602 1.4310 423,906 22,91 6,09 48,3 | 85,5 | 41,8 | 17,4
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder VD-252A-03

Ursprungsland: DE, German; Druckfeder VD-252A-03
