Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Staffelpreise - Druckfeder VD-313AB

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

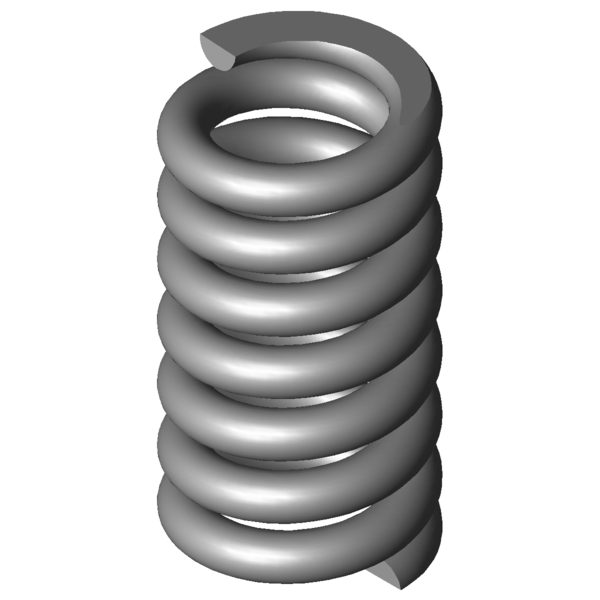

Produktbild Druckfeder VD-313AB
Produktbild Druckfeder VD-313AB
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313AB

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 13,8 mm Mittlerer Windungsdurchmesser
De 17 mm Äußerer Windungsdurchmesser
Dd 9,9 mm Dorndurchmesser
Dh 17,8 mm Hülsendurchmesser
L0 32 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 364,924 N Höchstkraft der Feder
Ln 26,25 mm Kleinste Länge der Feder
sn 5,75 mm Größter Federweg bei statischer Belastung
Fndyn 293,258 N Dynamische Höchstkraft
Lndyn 27,38 mm Kleinste Länge dynamische Belastung
shdyn 3,99 mm Größter Federweg dynamische Belastung
S 5,236 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 63,476 N/mm Federrate
Gewicht 20,671 g Gewicht des Artikels
Fntol 60,08 N (+/-) Toleranz für statische Höchstkraft
Fndtol 58,83 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,73 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Kraft-Weg-Berechnung Druckfeder VD-313AB

Anfrageformular Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Anfrageformular Druckfeder VD-313AB

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313AB Edelstahl Ø 3,2 x 13,8 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313AB 1.4310 3,2 17 32 364,924 26,25 5,75 5,5 63,476 100,0 | 100,0 | 100,0 | 100,0
D-313AB EN 10270-1 3,2 17 32 424,875 26,25 5,75 5,5 73,904 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-248 18 30 9,766 1.4310 168,457 12,75 17,25 46,2 | 83,6 | 39,7 | 15,4
VD-252A-03 14,8 32 12,138 1.4310 184,786 16,78 15,22 48,8 | 83,2 | 44,2 | 19,1
VD-252A-33 15 28,5 12,138 1.4310 148,688 16,25 12,25 47,6 | 79,9 | 43,8 | 19,1
VD-254 14,5 33 13,033 1.4310 211,853 16,74 16,26 49,6 | 81,6 | 46,7 | 20,5
VD-263O 15 30,2 17,771 1.4310 211,039 18,32 11,88 55,0 | 83,8 | 53,1 | 28,0
VD-279A 18,5 32 18,544 1.4310 258,384 18,07 13,93 58,4 | 90,0 | 56,0 | 29,2
VD-263V-11 15,2 32 21,297 1.4310 199,643 22,63 9,37 59,9 | 88,1 | 58,0 | 33,6
VD-285 15 32 31,818 1.4310 361,435 20,64 11,36 71,2 | 88,8 | 74,8 | 50,1
VD-288T 17 33 34,152 1.4310 336,937 23,13 9,87 74,6 | 94,8 | 75,3 | 53,8
VD-283A-15 15,5 28 34,572 1.4310 351,553 17,83 10,17 72,2 | 85,6 | 76,4 | 54,5
VD-288X-03 19,4 32 36,738 1.4310 468,411 19,25 12,75 70,7 | 92,8 | 61,5 | 57,9
VD-288Z-61 17 34,3 46,962 1.4310 451,351 24,69 9,61 80,0 | 95,7 | 70,3 | 74,0
VD-288T-03 15 32 49,364 1.4310 367,346 24,56 7,44 86,0 | 91,9 | 88,3 | 77,8
VD-313A-03 19,5 32 57,429 1.4310 543,593 22,53 9,47 83,0 | 94,7 | 63,9 | 90,4
VD-313AB 17 32 63,476 1.4310 364,924 26,25 5,75 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-03 15,5 32 80,729 1.4310 606,026 24,49 7,51 81,0 | 96,0 | 68,4 | 78,6
VD-313P 18 36,8 89,489 1.4310 657,276 29,46 7,34 76,0 | 90,1 | 66,9 | 70,9
VD-339E-01 19 35 147,49 1.4310 1005,926 28,18 6,82 63,4 | 87,0 | 60,3 | 43,0
VD-339V-04 19 31 336,268 1.4310 1489,669 26,57 4,43 51,8 | 85,8 | 50,8 | 18,9
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-313AB

Ursprungsland: DE, German; Druckfeder VD-313AB
