Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Staffelpreise - Druckfeder VD-313P

Bestellmenge	Einzelpreis [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-313P

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313P

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	14,4	mm	Mittlerer Windungsdurchmesser
De	18	mm	Äußerer Windungsdurchmesser
Dd	10	mm	Dorndurchmesser
Dh	18,9	mm	Hülsendurchmesser
L0	36,8	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	657,276	N	Höchstkraft der Feder
Ln	29,46	mm	Kleinste Länge der Feder
sn	7,34	mm	Größter Federweg bei statischer Belastung
Fndyn	546,776	N	Dynamische Höchstkraft
Lndyn	30,69	mm	Kleinste Länge dynamische Belastung
shdyn	2,54	mm	Größter Federweg dynamische Belastung
S	6,036	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	89,489	N/mm	Federrate
Gewicht	27,2991	g	Gewicht des Artikels
Fntol	88,76	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	86,85	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,74	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AD	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Kraft-Weg-Berechnung Druckfeder VD-313P

Anfrageformular Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Anfrageformular Druckfeder VD-313P

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313P Edelstahl Ø 3,6 x 14,4 x 36,8 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	48,0 \| 85,5 \| 41,4 \| 16,9
VD-263V-12	15,2	38	17,303	1.4310	194,851	26,74	11,26	49,8 \| 82,7 \| 47,4 \| 19,3
VD-279A	18,5	32	18,544	1.4310	258,384	18,07	13,93	50,4 \| 84,6 \| 46,0 \| 20,7
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	51,6 \| 87,0 \| 46,3 \| 21,5
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	55,9 \| 88,8 \| 52,1 \| 26,9
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	57,6 \| 89,2 \| 54,2 \| 29,4
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	61,3 \| 90,1 \| 59,6 \| 34,2
VD-288T	17	33	34,152	1.4310	336,937	23,13	9,87	62,7 \| 87,3 \| 62,8 \| 38,1
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	68,7 \| 91,5 \| 69,1 \| 45,5
VD-288T-04	15	38	42,312	1.4310	435,045	27,72	10,28	67,3 \| 86,0 \| 68,8 \| 47,3
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	71,2 \| 93,6 \| 70,4 \| 49,6
VD-288Z-61	17	34,3	46,962	1.4310	451,351	24,69	9,61	71,8 \| 90,3 \| 72,5 \| 52,4
VD-288Z-04	15,5	38	62,789	1.4310	519,915	29,72	8,28	81,2 \| 89,7 \| 83,9 \| 70,1
VD-313AB	17	32	63,476	1.4310	364,924	26,25	5,75	76,0 \| 90,1 \| 66,9 \| 70,9
VD-313P	18	36,8	89,489	1.4310	657,276	29,46	7,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339E-01	19	35	147,49	1.4310	1005,926	28,18	6,82	77,7 \| 93,3 \| 79,1 \| 60,7

Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder VD-313P

Ursprungsland: DE, German; Druckfeder VD-313P

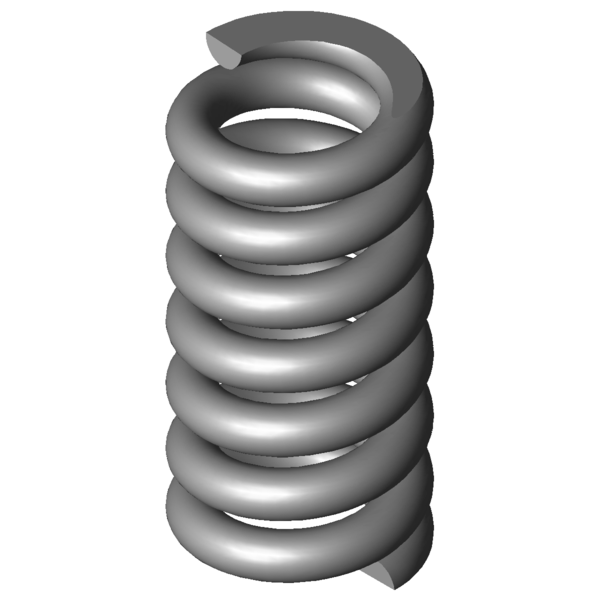

Produktbild - Druckfedern VD-313P
