Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Staffelpreise - Druckfeder VD-313A-03

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

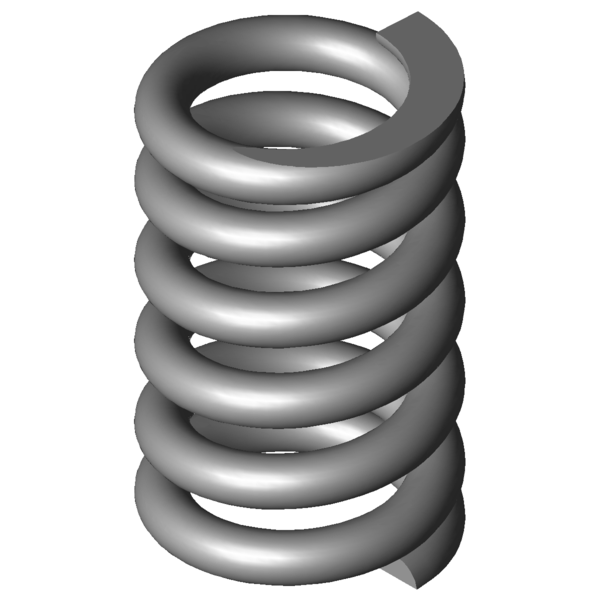

Produktbild Druckfeder VD-313A-03
Produktbild Druckfeder VD-313A-03
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A-03

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,2 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 32 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 543,593 N Höchstkraft der Feder
Ln 22,53 mm Kleinste Länge der Feder
sn 9,47 mm Größter Federweg bei statischer Belastung
Fndyn 488,719 N Dynamische Höchstkraft
Lndyn 23,49 mm Kleinste Länge dynamische Belastung
shdyn 2,46 mm Größter Federweg dynamische Belastung
S 6,753 mm Steigung der Feder
n 4,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 57,429 N/mm Federrate
Gewicht 21,5052 g Gewicht des Artikels
Fntol 54,46 N (+/-) Toleranz für statische Höchstkraft
Fndtol 53,49 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,68 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Kraft-Weg-Berechnung Druckfeder VD-313A-03

Anfrageformular Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Anfrageformular Druckfeder VD-313A-03

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A-03 Edelstahl Ø 3,3 x 16,2 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A-03 1.4310 3,3 19,5 32 543,593 22,53 9,47 4,25 57,429 100,0 | 100,0 | 100,0 | 100,0
D-313A-03 EN 10270-1 3,3 19,5 32 632,898 22,53 9,47 4,25 66,864 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-248 18 30 9,766 1.4310 168,457 12,75 17,25 47,4 | 82,2 | 42,9 | 17,0
VD-263VA 20 27,8 12,616 1.4310 171,958 14,17 13,63 52,4 | 84,7 | 50,6 | 22,0
VD-278C 19,5 35 12,649 1.4310 176,092 21,08 13,92 53,8 | 89,1 | 50,2 | 22,0
VD-279A 18,5 32 18,544 1.4310 258,384 18,07 13,93 60,1 | 90,2 | 57,8 | 32,3
VD-279 18,5 27,5 23,842 1.4310 294,147 15,16 12,34 64,2 | 85,5 | 65,4 | 41,5
VD-288P 20 27,2 30,199 1.4310 309,998 16,93 10,27 72,1 | 89,1 | 74,6 | 52,6
VD-288X-04 19,4 38 30,615 1.4310 468,411 22,7 15,3 87,4 | 91,2 | 86,2 | 84,7
VD-288Z-30 21,5 30 31,982 1.4310 379,024 18,15 11,85 74,1 | 91,8 | 74,8 | 55,7
VD-288T 17 33 34,152 1.4310 336,937 23,13 9,87 76,0 | 89,7 | 79,0 | 59,5
VD-288Z-50 21 28,5 34,722 1.4310 360,521 18,12 10,38 76,7 | 90,9 | 78,8 | 60,5
VD-288X-03 19,4 32 36,738 1.4310 468,411 19,25 12,75 80,0 | 95,8 | 80,2 | 64,0
VD-288S-04 18,9 27,5 36,821 1.4310 391,406 16,87 10,63 78,0 | 89,2 | 80,5 | 64,1
VD-313A-04 19,5 38 44,377 1.4310 478,333 27,22 10,78 86,7 | 94,7 | 87,9 | 77,3
VD-288Z-61 17 34,3 46,962 1.4310 451,351 24,69 9,61 87,7 | 90,5 | 90,8 | 81,8
VD-313A-03 19,5 32 57,429 1.4310 543,593 22,53 9,47 100,0 | 100,0 | 100,0 | 100,0
VD-313AB 17 32 63,476 1.4310 364,924 26,25 5,75 83,0 | 94,7 | 63,9 | 90,4
VD-309 19,2 27,5 64 1.4310 535,04 19,14 8,36 92,3 | 93,8 | 93,4 | 89,7
VD-339E-01 19 35 147,49 1.4310 1005,926 28,18 6,82 64,1 | 90,5 | 63,0 | 38,9
VD-339B 20 28,8 156,25 1.4310 791,25 23,74 5,06 62,6 | 90,0 | 61,1 | 36,7
VD-339R-12 22,5 33,5 175,781 1.4310 1195,313 26,7 6,8 58,8 | 85,2 | 58,6 | 32,7
VD-339S 22 31,8 191,283 1.4310 978,93 26,68 5,12 57,3 | 87,1 | 54,8 | 30,0
VD-339V-04 19 31 336,268 1.4310 1489,669 26,57 4,43 49,3 | 89,2 | 41,6 | 17,1
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder VD-313A-03

Ursprungsland: DE, German; Druckfeder VD-313A-03
