Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Staffelpreise - Druckfeder VD-278C

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-278C
Produktbild Druckfeder VD-278C
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-278C

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 17 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 35 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 176,092 N Höchstkraft der Feder
Ln 21,08 mm Kleinste Länge der Feder
sn 13,92 mm Größter Federweg bei statischer Belastung
Fndyn 161,276 N Dynamische Höchstkraft
Lndyn 22,25 mm Kleinste Länge dynamische Belastung
shdyn 8,75 mm Größter Federweg dynamische Belastung
S 5,909 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 12,649 N/mm Federrate
Gewicht 15,5421 g Gewicht des Artikels
Fntol 16,84 N (+/-) Toleranz für statische Höchstkraft
Fndtol 16,58 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,93 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe J - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Kraft-Weg-Berechnung Druckfeder VD-278C

Anfrageformular Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Anfrageformular Druckfeder VD-278C

Ähnliche Druckfedern im Umfeld der Druckfeder VD-278C Edelstahl Ø 2,5 x 17 x 35 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-278C 1.4310 2,5 19,5 35 176,092 21,08 13,92 5,5 12,649 100,0 | 100,0 | 100,0 | 100,0
D-278C EN 10270-1 2,5 19,5 35 205,021 21,08 13,92 5,5 14,727 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180Y-01 19 32 1,091 1.4310 25,5 8,64 23,36 41,8 | 79,6 | 37,0 | 8,6
VD-206D-12 20,4 40 1,4 1.4310 42,566 9,6 30,4 41,9 | 79,7 | 35,0 | 11,1
VD-207JQ 22 33,3 1,469 1.4310 33,868 10,25 23,05 44,2 | 81,3 | 39,8 | 11,6
VD-207JW 18,5 38,6 1,639 1.4310 40,877 13,66 24,94 44,8 | 81,8 | 39,5 | 13,0
VD-207J-20 16 35 1,816 1.4310 31,091 17,88 17,12 48,2 | 80,7 | 49,5 | 14,4
VD-207J-70 20 38 1,999 1.4310 55,969 10 28 46,6 | 83,2 | 40,7 | 15,8
VD-206D-01 17,4 34,3 2,345 1.4310 58,97 9,15 25,15 48,0 | 81,1 | 44,4 | 18,5
VD-207J-02 16,5 35 2,386 1.4310 51,754 13,31 21,69 49,1 | 81,5 | 46,8 | 18,9
VD-233E-10 20 40 2,7 1.4310 68,714 14,55 25,45 51,1 | 85,0 | 46,9 | 21,3
VD-212B 19,8 29 2,718 1.4310 50,422 10,45 18,55 51,7 | 81,8 | 51,8 | 21,5
VD-213 17,6 34 4 1.4310 88,6 11,85 22,15 57,3 | 83,8 | 56,6 | 31,6
VD-232K 20 34,1 4,353 1.4310 98,401 11,5 22,6 60,7 | 89,0 | 58,7 | 34,4
VD-239B 22 36,7 5 1.4310 119,75 12,75 23,95 63,5 | 88,0 | 63,1 | 39,5
VD-274 22,5 36 12,207 1.4310 250,671 15,47 20,54 86,7 | 94,6 | 69,0 | 96,5
VD-278C 19,5 35 12,649 1.4310 176,092 21,08 13,92 100,0 | 100,0 | 100,0 | 100,0
VD-279A 18,5 32 18,544 1.4310 258,384 18,07 13,93 82,6 | 95,4 | 84,0 | 68,2
VD-288Q 20 39,5 19,217 1.4310 309,174 23,41 16,09 76,5 | 91,8 | 71,7 | 65,8
VD-288Z-56 20 39,5 24,043 1.4310 308,548 26,67 12,83 72,3 | 89,8 | 74,6 | 52,6
VD-288ZB 19,5 40 26,296 1.4310 351,926 26,62 13,38 70,5 | 90,3 | 73,1 | 48,1
VD-288X-04 19,4 38 30,615 1.4310 468,411 22,7 15,3 66,1 | 92,6 | 64,3 | 41,3
VD-288T 17 33 34,152 1.4310 336,937 23,13 9,87 63,0 | 90,3 | 61,6 | 37,1
VD-288X-03 19,4 32 36,738 1.4310 468,411 19,25 12,75 63,8 | 92,4 | 64,6 | 34,4
VD-310 19,2 40 40,727 1.4310 553,076 26,42 13,58 61,3 | 88,0 | 64,7 | 31,1
VD-313A-04 19,5 38 44,377 1.4310 478,333 27,22 10,78 58,3 | 89,3 | 57,1 | 28,5
VD-288Z-61 17 34,3 46,962 1.4310 451,351 24,69 9,61 56,8 | 89,5 | 54,0 | 26,9
VD-313A-03 19,5 32 57,429 1.4310 543,593 22,53 9,47 53,8 | 89,1 | 50,2 | 22,0
VD-313P 18 36,8 89,489 1.4310 657,276 29,46 7,34 46,5 | 85,6 | 39,8 | 14,1
VD-339C 20 40,6 99,432 1.4310 782,727 32,73 7,87 44,8 | 82,1 | 39,5 | 12,7
VD-339E-01 19 35 147,49 1.4310 1005,926 28,18 6,82 42,8 | 86,6 | 33,2 | 8,6
VD-339V-04 19 31 336,268 1.4310 1489,669 26,57 4,43 35,4 | 80,5 | 21,8 | 3,8
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-278C

Ursprungsland: DE, German; Druckfeder VD-278C

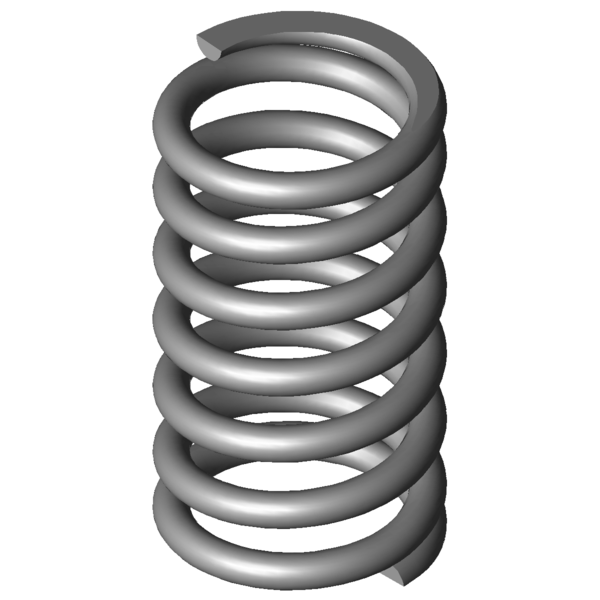

Produktbild - Druckfedern VD-278C
