Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Staffelpreise - Druckfeder VD-303B

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

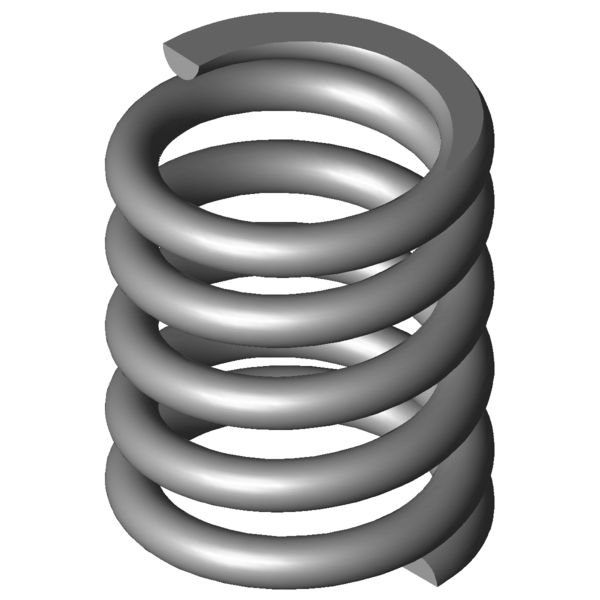

Produktbild Druckfeder VD-303B
Produktbild Druckfeder VD-303B
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-303B

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 23,2 mm Äußerer Windungsdurchmesser
Dd 16,1 mm Dorndurchmesser
Dh 24,2 mm Hülsendurchmesser
L0 28 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 282,583 N Höchstkraft der Feder
Ln 19,38 mm Kleinste Länge der Feder
sn 8,62 mm Größter Federweg bei statischer Belastung
Fndyn 253,297 N Dynamische Höchstkraft
Lndyn 20,27 mm Kleinste Länge dynamische Belastung
shdyn 5,39 mm Größter Federweg dynamische Belastung
S 7,086 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 32,768 N/mm Federrate
Gewicht 21,9691 g Gewicht des Artikels
Fntol 32,88 N (+/-) Toleranz für statische Höchstkraft
Fndtol 32,37 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,73 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Kraft-Weg-Berechnung Druckfeder VD-303B

Anfrageformular Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Anfrageformular Druckfeder VD-303B

Ähnliche Druckfedern im Umfeld der Druckfeder VD-303B Edelstahl Ø 3,2 x 20 x 28 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-303B 1.4310 3,2 23,2 28 282,583 19,38 8,62 3,5 32,768 100,0 | 100,0 | 100,0 | 100,0
D-303B EN 10270-1 3,2 23,2 28 329,007 19,38 8,62 3,5 38,151 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-08 25 25 5,114 1.4310 77,477 9,85 15,15 46,4 | 81,5 | 42,2 | 15,6
VD-232N-04 18 28 5,761 1.4310 93,045 11,85 16,15 46,2 | 77,9 | 43,2 | 17,6
VD-239A-12 23,5 25 6,261 1.4310 95,477 9,75 15,25 49,3 | 83,5 | 45,2 | 19,1
VD-247A 20,5 27 6,317 1.4310 90,982 12,6 14,4 49,2 | 82,4 | 46,0 | 19,3
VD-239A-30 22 22,5 7,778 1.4310 99,944 9,65 12,85 51,4 | 79,2 | 51,2 | 23,7
VD-263H-10 24 26,5 8,793 1.4310 139,812 10,6 15,9 55,1 | 86,7 | 51,8 | 26,8
VD-268G 27,5 28,5 9,722 1.4310 159,931 12,05 16,45 57,0 | 86,9 | 54,5 | 29,7
VD-288F 22,7 34 10,568 1.4310 116,705 22,96 11,04 60,0 | 88,2 | 59,7 | 32,2
VD-273B 22,5 27 12,207 1.4310 140,808 15,47 11,54 63,3 | 90,5 | 62,3 | 37,2
VD-263VA 20 27,8 12,616 1.4310 171,958 14,17 13,63 62,1 | 85,8 | 62,0 | 38,5
VD-288E-10 22,7 25 14,532 1.4310 118,868 16,82 8,18 67,8 | 90,5 | 68,5 | 44,3
VD-279 18,5 27,5 23,842 1.4310 294,147 15,16 12,34 80,3 | 85,4 | 83,0 | 72,7
VD-288P 20 27,2 30,199 1.4310 309,998 16,93 10,27 90,0 | 90,3 | 87,5 | 92,1
VD-288Z-30 21,5 30 31,982 1.4310 379,024 18,15 11,85 88,2 | 93,3 | 73,6 | 97,6
VD-303B 23,2 28 32,768 1.4310 282,583 19,38 8,62 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-50 21 28,5 34,722 1.4310 360,521 18,12 10,38 89,8 | 94,2 | 80,7 | 94,4
VD-288S-04 18,9 27,5 36,821 1.4310 391,406 16,87 10,63 84,9 | 89,1 | 76,6 | 89,0
VD-309 19,2 27,5 64 1.4310 535,04 19,14 8,36 73,3 | 93,7 | 74,9 | 51,2
VD-335 24 33,5 80 1.4310 766 23,93 9,58 63,7 | 86,7 | 63,4 | 41,0
VD-334B 25 24 120,937 1.4310 830,748 17,13 6,87 56,7 | 86,2 | 56,9 | 27,1
VD-339B 20 28,8 156,25 1.4310 791,25 23,74 5,06 52,0 | 87,8 | 47,2 | 21,0
VD-339R-12 22,5 33,5 175,781 1.4310 1195,313 26,7 6,8 51,3 | 83,9 | 51,3 | 18,6
VD-339S 22 31,8 191,283 1.4310 978,93 26,68 5,12 48,6 | 84,7 | 44,1 | 17,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-303B

Ursprungsland: DE, German; Druckfeder VD-303B

Produktbild - Druckfedern VD-303B

Produktbild - Druckfedern VD-303B
