Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Staffelpreise - Druckfeder VD-334B

Bestellmenge	Einzelpreis [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Druckfeder Kaufen

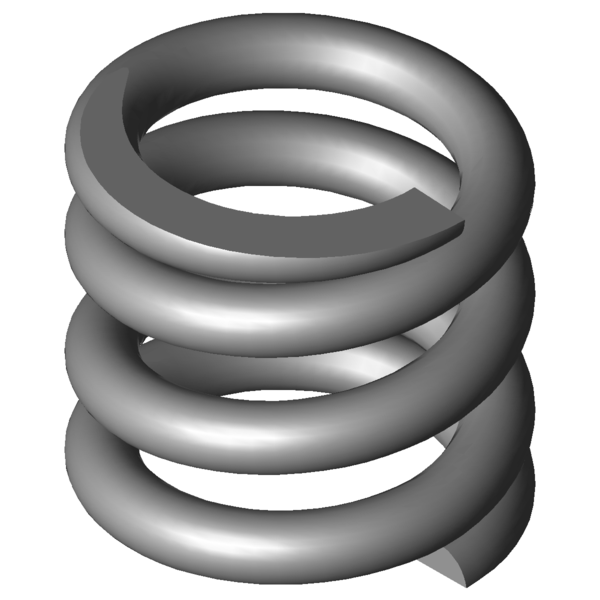

Produktbild Druckfeder VD-334B

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-334B

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1	-	N	Kraft der Feder vorgespannt
L1	-	mm	Länge der Feder vorgespannt
s1	-	mm	Strecke der Feder vorgespannt
F2	-	N	Kraft der Feder gespannt
L2	-	mm	Länge der Feder gespannt
s2	-	mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di	-	mm	Innerer Windungsdurchmesser
D	21	mm	Mittlerer Windungsdurchmesser
De	25	mm	Äußerer Windungsdurchmesser
Dd	16,2	mm	Dorndurchmesser
Dh	26,1	mm	Hülsendurchmesser
L0	24	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	830,748	N	Höchstkraft der Feder
Ln	17,13	mm	Kleinste Länge der Feder
sn	6,87	mm	Größter Federweg bei statischer Belastung
Fndyn	701,436	N	Dynamische Höchstkraft
Lndyn	18,2	mm	Kleinste Länge dynamische Belastung
shdyn	1,06	mm	Größter Federweg dynamische Belastung
S	10	mm	Steigung der Feder
n	2	Stück	Anzahl der federnden Windungen
nt	-	Stück	Anzahl der Gesamtwindungen
R	120,937	N/mm	Federrate
Gewicht	26,2132	g	Gewicht des Artikels
Fntol	90,7	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	80,64	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,51	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AE	-	Preisgruppe für diesen Artikel
F1tol	-	N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol	-	N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Kraft-Weg-Berechnung Druckfeder VD-334B

Anfrageformular Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Anfrageformular Druckfeder VD-334B

Ähnliche Druckfedern im Umfeld der Druckfeder VD-334B Edelstahl Ø 4 x 21 x 24 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-268G	27,5	28,5	9,722	1.4310	159,931	12,05	16,45	39,3 \| 79,2 \| 30,5 \| 8,0
VD-288K-10	33	25	9,763	1.4310	119,724	12,74	12,26	41,3 \| 80,6 \| 35,2 \| 8,1
VD-273B	22,5	27	12,207	1.4310	140,808	15,47	11,54	42,9 \| 80,5 \| 38,2 \| 10,1
VD-263VA	20	27,8	12,616	1.4310	171,958	14,17	13,63	40,2 \| 74,6 \| 35,6 \| 10,4
VD-247D-30	18	21,5	13,672	1.4310	157,227	10	11,5	40,4 \| 70,5 \| 39,3 \| 11,3
VD-288E-10	22,7	25	14,532	1.4310	118,868	16,82	8,18	48,6 \| 84,8 \| 49,1 \| 12,0
VD-288P	20	27,2	30,199	1.4310	309,998	16,93	10,27	52,2 \| 79,4 \| 52,1 \| 25,0
VD-303B	23,2	28	32,768	1.4310	282,583	19,38	8,62	56,7 \| 86,2 \| 56,9 \| 27,1
VD-288Z-50	21	28,5	34,722	1.4310	360,521	18,12	10,38	54,9 \| 81,1 \| 54,8 \| 28,7
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	60,8 \| 87,4 \| 59,5 \| 35,4
VD-288X-02	19,4	25	50,097	1.4310	468,411	15,65	9,35	62,8 \| 82,0 \| 64,9 \| 41,4
VD-309	19,2	27,5	64	1.4310	535,04	19,14	8,36	69,2 \| 81,4 \| 73,3 \| 52,9
VD-313A-02	19,5	25	69,735	1.4310	368,025	19,72	5,28	67,9 \| 85,5 \| 60,6 \| 57,6
VD-288Z-60	17	24	73,797	1.4310	450,681	17,89	6,11	71,2 \| 81,0 \| 71,6 \| 61,0
VD-334B	25	24	120,937	1.4310	830,748	17,13	6,87	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313O	18	26	140,625	1.4310	652,163	21,36	4,64	81,3 \| 84,8 \| 73,0 \| 86,0

Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder VD-334B

Ursprungsland: DE, German; Druckfeder VD-334B
