Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Staffelpreise - Druckfeder VD-313AA

Bestellmenge	Einzelpreis [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Druckfeder Kaufen

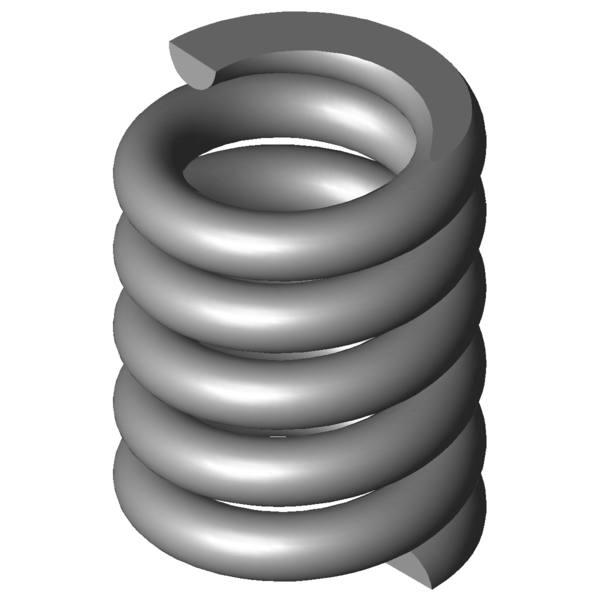

Produktbild Druckfeder VD-313AA

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313AA

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	13,8	mm	Mittlerer Windungsdurchmesser
De	17	mm	Äußerer Windungsdurchmesser
Dd	9,9	mm	Dorndurchmesser
Dh	17,8	mm	Hülsendurchmesser
L0	22	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	296,007	N	Höchstkraft der Feder
Ln	19,03	mm	Kleinste Länge der Feder
sn	2,97	mm	Größter Federweg bei statischer Belastung
Fndyn	225,43	N	Dynamische Höchstkraft
Lndyn	19,74	mm	Kleinste Länge dynamische Belastung
shdyn	2,26	mm	Größter Federweg dynamische Belastung
S	5,371	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	99,748	N/mm	Federrate
Gewicht	15,1587	g	Gewicht des Artikels
Fntol	66,32	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	65,09	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,53	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	O	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Kraft-Weg-Berechnung Druckfeder VD-313AA

Anfrageformular Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Anfrageformular Druckfeder VD-313AA

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313AA Edelstahl Ø 3,2 x 13,8 x 22 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-218	14,1	24	8,389	1.4310	113,666	10,45	13,55	37,8 \| 74,9 \| 30,2 \| 8,4
VD-232N-02	18	19	8,642	1.4310	85,556	9,1	9,9	39,0 \| 79,0 \| 29,5 \| 8,7
VD-247D-30	18	21,5	13,672	1.4310	157,227	10	11,5	46,0 \| 84,9 \| 39,5 \| 13,7
VD-252A-02	14,8	25	14,835	1.4310	156,465	14,45	10,55	44,9 \| 79,2 \| 40,5 \| 14,9
VD-253	14,5	22,5	20,48	1.4310	212,784	12,11	10,39	50,9 \| 81,9 \| 50,2 \| 20,5
VD-257B	14	19,6	23,148	1.4310	174,12	12,08	7,52	50,1 \| 78,0 \| 49,2 \| 23,2
VD-263V-10	15,2	25	25,169	1.4310	128,783	19,88	5,12	53,4 \| 84,1 \| 50,8 \| 25,2
VD-263N	15	20,8	27,925	1.4310	210,531	13,26	7,54	55,7 \| 83,8 \| 55,3 \| 28,0
VD-284	15	22	50	1.4310	352,344	14,95	7,05	67,3 \| 88,8 \| 63,1 \| 50,1
VD-283B	15	19	50	1.4310	202,344	14,95	4,05	68,4 \| 84,2 \| 70,8 \| 50,1
VD-288X-02	19,4	25	50,097	1.4310	468,411	15,65	9,35	62,2 \| 88,8 \| 47,5 \| 50,3
VD-288T-02	15	25	65,819	1.4310	341,018	19,82	5,18	75,3 \| 87,9 \| 72,1 \| 66,1
VD-313A-02	19,5	25	69,735	1.4310	368,025	19,72	5,28	76,3 \| 90,7 \| 68,3 \| 69,9
VD-288Z-60	17	24	73,797	1.4310	450,681	17,89	6,11	75,4 \| 95,1 \| 57,1 \| 74,0
VD-313AA	17	22	99,748	1.4310	296,007	19,03	2,97	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288U	14	20,5	109,375	1.4310	424,9	16,62	3,88	83,9 \| 87,7 \| 73,1 \| 91,0
VD-288Z-02	15,5	25	121,094	1.4310	738,672	18,9	6,1	72,9 \| 92,0 \| 44,4 \| 82,3
VD-313O	18	26	140,625	1.4310	652,163	21,36	4,64	71,6 \| 89,3 \| 54,7 \| 70,9

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder VD-313AA

Ursprungsland: DE, German; Druckfeder VD-313AA
