Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Staffelpreise - Druckfeder VD-313AD

Bestellmenge	Einzelpreis [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Druckfeder Kaufen

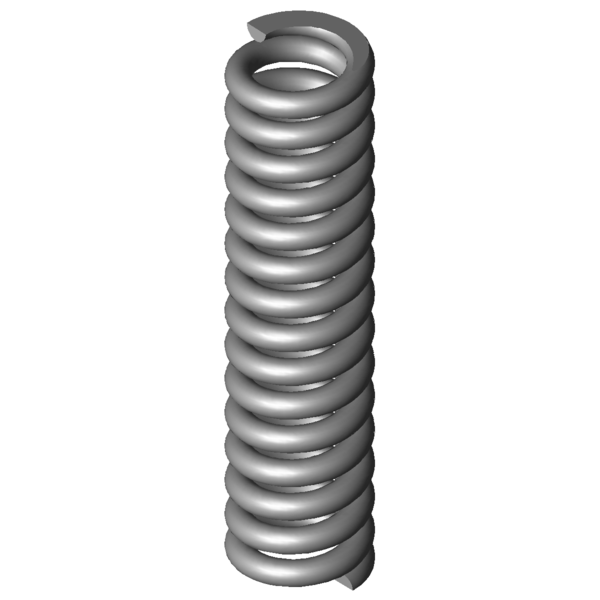

Produktbild Druckfeder VD-313AD

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313AD

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	13,8	mm	Mittlerer Windungsdurchmesser
De	17	mm	Äußerer Windungsdurchmesser
Dd	9,9	mm	Dorndurchmesser
Dh	17,8	mm	Hülsendurchmesser
L0	70	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	384,672	N	Höchstkraft der Feder
Ln	55,13	mm	Kleinste Länge der Feder
sn	14,87	mm	Größter Federweg bei statischer Belastung
Fndyn	312,912	N	Dynamische Höchstkraft
Lndyn	57,9	mm	Kleinste Länge dynamische Belastung
shdyn	9,4	mm	Größter Federweg dynamische Belastung
S	4,948	mm	Steigung der Feder
n	13,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	25,861	N/mm	Federrate
Gewicht	42,72	g	Gewicht des Artikels
Fntol	52,32	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	51,08	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,51	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	P	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Kraft-Weg-Berechnung Druckfeder VD-313AD

Anfrageformular Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Anfrageformular Druckfeder VD-313AD

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313AD Edelstahl Ø 3,2 x 13,8 x 70 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-256A	14,5	71	3,875	1.4310	93,502	46,87	24,13	46,7 \| 82,1 \| 43,0 \| 15,0
VD-250	18	68	4,021	1.4310	167,48	26,35	41,65	46,6 \| 84,7 \| 39,6 \| 15,5
VD-263M-02	19	68	4,117	1.4310	148,91	31,83	36,17	47,0 \| 85,1 \| 39,9 \| 15,9
VD-252A-35	15	75	5,082	1.4310	207,329	34,2	40,8	48,7 \| 81,4 \| 45,2 \| 19,6
VD-252AC	15	66,2	5,098	1.4310	168,819	33,08	33,12	48,6 \| 81,8 \| 44,4 \| 19,7
VD-256	14,5	71	5,734	1.4310	215,327	33,45	37,55	50,7 \| 82,1 \| 47,8 \| 22,2
VD-263P-02	15	68	7,24	1.4310	213,013	38,58	29,42	55,2 \| 84,7 \| 53,0 \| 28,0
VD-263V-16	15,2	76	7,91	1.4310	183,579	52,79	23,21	57,3 \| 85,5 \| 55,9 \| 30,6
VD-263V-15	15,2	64	9,229	1.4310	166,704	45,94	18,06	61,3 \| 85,3 \| 62,8 \| 35,7
VD-287A	15	67,5	9,459	1.4310	93,56	57,61	9,89	56,5 \| 87,6 \| 45,4 \| 36,6
VD-287	15	67,5	14	1.4310	377,344	40,55	26,95	72,8 \| 87,6 \| 76,6 \| 54,1
VD-288S-10	18,9	65	19,827	1.4310	432,221	43,2	21,8	81,8 \| 90,1 \| 78,6 \| 76,6
VD-288Z-63	17	70,4	20,663	1.4310	453,042	48,48	21,93	84,6 \| 97,7 \| 76,4 \| 79,9
VD-313A-30	18,6	65	23,925	1.4310	489,815	44,53	20,47	87,6 \| 94,8 \| 75,6 \| 92,5
VD-313AD	17	70	25,861	1.4310	384,672	55,13	14,87	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-08	15,5	76	29,23	1.4310	563,434	56,72	19,28	84,9 \| 93,4 \| 72,7 \| 88,5
VD-288Z-07	15,5	64	35,319	1.4310	564,652	48,01	15,99	82,3 \| 93,2 \| 80,6 \| 73,3

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder VD-313AD

Ursprungsland: DE, German; Druckfeder VD-313AD
