Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Staffelpreise - Druckfeder VD-313C

Bestellmenge	Einzelpreis [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1212 EUR
175	2,1185 EUR
250	2,0658 EUR
350	2,0208 EUR

Druckfeder Kaufen

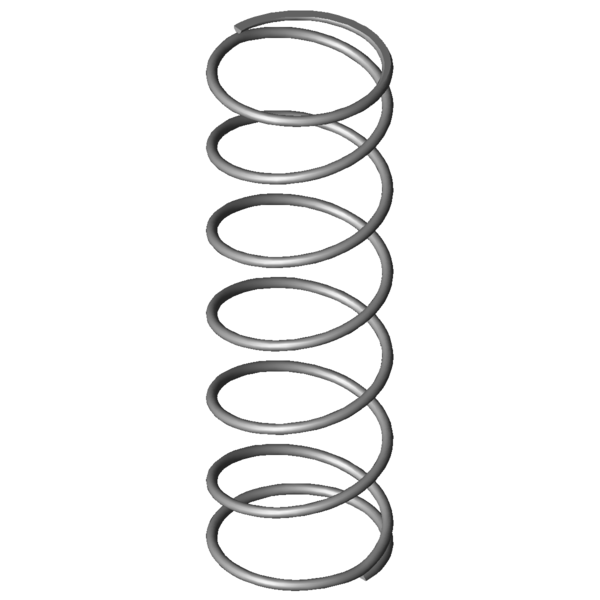

Produktbild Druckfeder VD-313C

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313C

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	56,4	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	51,3	mm	Dorndurchmesser
Dh	63,3	mm	Hülsendurchmesser
L0	188	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	225,991	N	Höchstkraft der Feder
Ln	36,27	mm	Kleinste Länge der Feder
sn	151,73	mm	Größter Federweg bei statischer Belastung
Fndyn	219,079	N	Dynamische Höchstkraft
Lndyn	40,91	mm	Kleinste Länge dynamische Belastung
shdyn	35,87	mm	Größter Federweg dynamische Belastung
S	33,527	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,489	N/mm	Federrate
Gewicht	106,9216	g	Gewicht des Artikels
Fntol	16,87	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	16,75	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,45	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Kraft-Weg-Berechnung Druckfeder VD-313C

Anfrageformular Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Anfrageformular Druckfeder VD-313C

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313C Edelstahl Ø 3,6 x 56,4 x 188 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	86,8 \| 92,1 \| 87,7 \| 80,6
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	82,2 \| 87,5 \| 78,4 \| 80,6
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	93,6 \| 89,4 \| 96,2 \| 95,1
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	91,4 \| 91,3 \| 94,2 \| 88,7
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	85,4 \| 88,7 \| 88,8 \| 78,6
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	79,7 \| 86,8 \| 83,1 \| 69,1
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	70,6 \| 81,7 \| 74,9 \| 55,1
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	73,3 \| 91,7 \| 74,0 \| 54,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	65,6 \| 90,3 \| 65,6 \| 40,8
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	62,7 \| 85,3 \| 65,2 \| 37,5
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	62,8 \| 87,6 \| 63,7 \| 37,1
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	61,2 \| 82,8 \| 64,4 \| 36,3
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	58,6 \| 86,7 \| 60,1 \| 28,9
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	58,0 \| 84,6 \| 61,0 \| 28,6
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	51,3 \| 84,0 \| 49,6 \| 20,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	50,5 \| 84,7 \| 48,1 \| 18,6
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	48,3 \| 79,2 \| 47,3 \| 18,2
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	48,1 \| 81,3 \| 45,1 \| 17,8

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-313C

Ursprungsland: DE, German; Druckfeder VD-313C
