Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Staffelpreise - Druckfeder VD-364H

Bestellmenge	Einzelpreis [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Druckfeder Kaufen

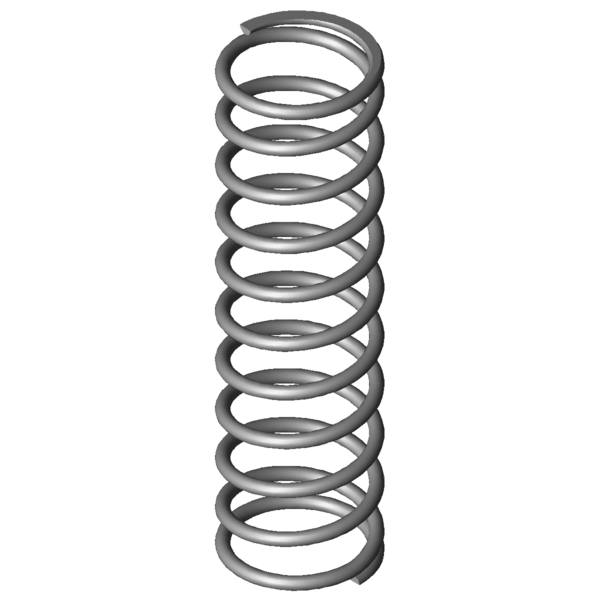

Produktbild Druckfeder VD-364H

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364H

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	54,5	mm	Mittlerer Windungsdurchmesser
De	60	mm	Äußerer Windungsdurchmesser
Dd	47,5	mm	Dorndurchmesser
Dh	62,2	mm	Hülsendurchmesser
L0	213	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	712,402	N	Höchstkraft der Feder
Ln	76,17	mm	Kleinste Länge der Feder
sn	136,83	mm	Größter Federweg bei statischer Belastung
Fndyn	678,771	N	Dynamische Höchstkraft
Lndyn	82,63	mm	Kleinste Länge dynamische Belastung
shdyn	32,91	mm	Größter Federweg dynamische Belastung
S	21,842	mm	Steigung der Feder
n	9,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	5,206	N/mm	Federrate
Gewicht	369,777	g	Gewicht des Artikels
Fntol	40,87	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	40,28	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,69	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AN	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Kraft-Weg-Berechnung Druckfeder VD-364H

Anfrageformular Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Anfrageformular Druckfeder VD-364H

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364H Edelstahl Ø 5,5 x 54,5 x 213 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	42,9 \| 73,3 \| 46,1 \| 9,4
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	49,1 \| 76,6 \| 53,0 \| 17,6
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	53,3 \| 78,1 \| 58,8 \| 23,1
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	56,7 \| 84,6 \| 58,4 \| 27,2
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	58,0 \| 84,6 \| 61,0 \| 28,6
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	64,1 \| 92,4 \| 63,4 \| 36,4
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	63,5 \| 85,1 \| 64,9 \| 40,5
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	66,5 \| 93,0 \| 54,6 \| 51,9
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	70,6 \| 88,4 \| 70,3 \| 52,9
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	78,0 \| 91,1 \| 80,6 \| 62,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	81,4 \| 94,2 \| 82,7 \| 67,4
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	79,9 \| 93,4 \| 76,1 \| 70,1
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	71,4 \| 94,0 \| 41,3 \| 78,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	95,4 \| 91,4 \| 95,8 \| 98,9
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	100,0 \| 100,0 \| 100,0 \| 100,0
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	84,4 \| 88,8 \| 77,0 \| 87,3
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	82,6 \| 88,2 \| 79,3 \| 80,3
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	82,6 \| 91,8 \| 84,6 \| 71,2
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	79,0 \| 91,5 \| 80,7 \| 64,9
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	78,9 \| 93,1 \| 80,0 \| 63,7
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	74,6 \| 88,8 \| 75,9 \| 59,0
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	63,9 \| 87,8 \| 63,9 \| 40,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	57,7 \| 83,2 \| 59,0 \| 30,9
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	57,2 \| 85,1 \| 56,0 \| 30,5
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	53,5 \| 86,0 \| 51,7 \| 22,7
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	45,3 \| 82,9 \| 39,0 \| 14,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	43,8 \| 80,1 \| 37,7 \| 13,6
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	41,8 \| 80,8 \| 33,6 \| 11,0
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	42,0 \| 82,5 \| 34,2 \| 9,3
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	36,8 \| 77,5 \| 26,6 \| 6,3

Anzahl der ähnlichen Metallfedern: 29
