Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Staffelpreise - Druckfeder VD-364E-14

Bestellmenge	Einzelpreis [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Druckfeder Kaufen

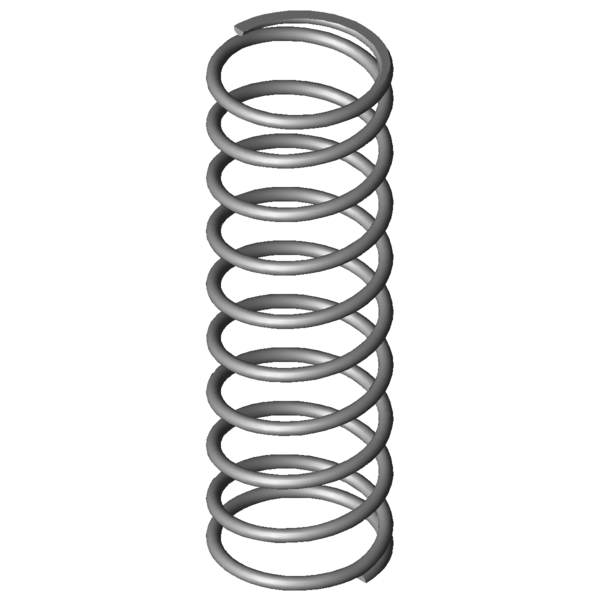

Produktbild Druckfeder VD-364E-14

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364E-14

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	64,5	mm	Mittlerer Windungsdurchmesser
De	70	mm	Äußerer Windungsdurchmesser
Dd	57,6	mm	Dorndurchmesser
Dh	71,5	mm	Hülsendurchmesser
L0	220	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	519,193	N	Höchstkraft der Feder
Ln	72,1	mm	Kleinste Länge der Feder
sn	147,9	mm	Größter Federweg bei statischer Belastung
Fndyn	493,918	N	Dynamische Höchstkraft
Lndyn	79,3	mm	Kleinste Länge dynamische Belastung
shdyn	57,1	mm	Größter Federweg dynamische Belastung
S	25,235	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	3,51	N/mm	Federrate
Gewicht	399,5716	g	Gewicht des Artikels
Fntol	34,02	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	33,7	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AO	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Kraft-Weg-Berechnung Druckfeder VD-364E-14

Anfrageformular Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Anfrageformular Druckfeder VD-364E-14

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364E-14 Edelstahl Ø 5,5 x 64,5 x 220 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	64,7 \| 89,0 \| 64,7 \| 40,4
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	65,5 \| 88,3 \| 67,8 \| 40,4
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	63,9 \| 78,9 \| 70,5 \| 42,4
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	72,5 \| 91,1 \| 73,4 \| 53,0
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	69,0 \| 86,7 \| 66,2 \| 54,0
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	73,2 \| 81,8 \| 77,7 \| 60,1
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	71,5 \| 85,9 \| 67,2 \| 61,4
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	82,2 \| 89,4 \| 84,0 \| 73,3
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	77,2 \| 95,9 \| 58,8 \| 77,0
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	83,7 \| 88,4 \| 80,0 \| 82,6
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	90,6 \| 88,0 \| 93,6 \| 90,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	90,5 \| 87,7 \| 91,4 \| 92,3
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	89,4 \| 87,7 \| 84,4 \| 96,1
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	94,0 \| 92,7 \| 95,0 \| 94,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	90,8 \| 90,0 \| 94,0 \| 88,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	87,2 \| 90,7 \| 90,0 \| 80,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	80,0 \| 89,5 \| 78,9 \| 71,7
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	81,4 \| 94,2 \| 82,7 \| 67,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	73,6 \| 93,3 \| 73,3 \| 54,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	68,8 \| 86,2 \| 70,4 \| 49,9
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	65,8 \| 88,8 \| 65,7 \| 43,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	59,4 \| 85,1 \| 60,7 \| 32,4
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	52,8 \| 86,8 \| 50,7 \| 20,8
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	47,5 \| 82,4 \| 44,7 \| 15,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	40,7 \| 79,4 \| 33,3 \| 9,5
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	39,5 \| 77,5 \| 31,9 \| 9,1
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	40,6 \| 76,4 \| 36,6 \| 8,9

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-364E-14

Ursprungsland: DE, German; Druckfeder VD-364E-14
