Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Staffelpreise - Druckfeder VD-316

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Druckfeder Kaufen

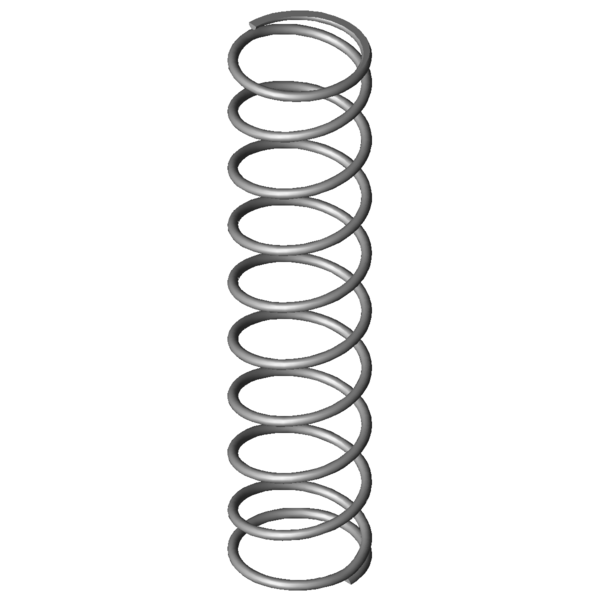

Produktbild Druckfeder VD-316
Produktbild Druckfeder VD-316
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-316

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 54 mm Äußerer Windungsdurchmesser
Dd 44,8 mm Dorndurchmesser
Dh 56,2 mm Hülsendurchmesser
L0 230 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 372,38 N Höchstkraft der Feder
Ln 53,37 mm Kleinste Länge der Feder
sn 176,63 mm Größter Federweg bei statischer Belastung
Fndyn 341,007 N Dynamische Höchstkraft
Lndyn 68,25 mm Kleinste Länge dynamische Belastung
shdyn 29,33 mm Größter Federweg dynamische Belastung
S 26,588 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,108 N/mm Federrate
Gewicht 163,8323 g Gewicht des Artikels
Fntol 21,42 N (+/-) Toleranz für statische Höchstkraft
Fndtol 21,21 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Kraft-Weg-Berechnung Druckfeder VD-316

Anfrageformular Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Anfrageformular Druckfeder VD-316

Ähnliche Druckfedern im Umfeld der Druckfeder VD-316 Edelstahl Ø 4 x 50 x 230 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-316 1.4310 4 54 230 372,38 53,37 176,63 8,5 2,108 100,0 | 100,0 | 100,0 | 100,0
D-316 EN 10270-1 4 54 230 433,557 53,37 176,63 8,5 2,455 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263V-21 46 208 0,489 1.4310 83,036 38,03 169,97 53,9 | 79,4 | 59,3 | 23,2
VD-288X-22 48 203 0,915 1.4310 146,72 42,66 160,34 64,2 | 84,0 | 65,1 | 43,4
VD-289A 55 180 1,2 1.4310 176,817 32,68 147,32 69,3 | 85,5 | 65,4 | 56,9
VD-313E-13 48 200 1,679 1.4310 243,442 55,01 144,99 80,7 | 88,6 | 73,7 | 79,6
VD-318E 49 243 1,821 1.4310 301,076 77,65 165,35 89,6 | 95,1 | 87,2 | 86,4
VD-322A 44 235 1,892 1.4310 254,459 100,5 134,5 85,0 | 93,1 | 72,2 | 89,7
VD-339J-04 58 210 1,896 1.4310 241,226 82,75 127,25 83,1 | 91,1 | 68,4 | 89,9
VD-316 54 230 2,108 1.4310 372,38 53,37 176,63 100,0 | 100,0 | 100,0 | 100,0
VD-348A 55 280 2,365 1.4310 365,076 125,63 154,38 89,5 | 86,8 | 92,7 | 89,2
VD-322 44 235 2,8 1.4310 460,6 70,5 164,5 85,1 | 93,1 | 87,0 | 75,3
VD-347A 55 235 3,241 1.4310 455,729 94,38 140,63 79,2 | 92,0 | 80,7 | 65,1
VD-348 55 280 3,5 1.4310 671,563 88,13 191,88 73,6 | 86,8 | 73,8 | 60,2
VD-339M 50 187 4,01 1.4310 498,87 62,58 124,42 70,9 | 87,6 | 72,5 | 52,6
VD-364R-44 54 200 4,103 1.4310 259,411 136,77 63,23 63,4 | 86,1 | 52,7 | 51,4
VD-347 55 195 5,147 1.4310 678,768 63,13 131,88 64,5 | 87,7 | 64,8 | 41,0
VD-364H 60 213 5,206 1.4310 712,402 76,17 136,83 63,5 | 85,1 | 64,9 | 40,5
VD-378A 56,3 250 5,961 1.4310 585,228 151,82 98,18 59,6 | 83,8 | 59,6 | 35,4
VD-377A 56,3 217 8,168 1.4310 839,767 114,19 102,81 53,9 | 84,6 | 51,3 | 25,8
VD-378 56,3 250 8,822 1.4310 1264,448 106,67 143,33 54,3 | 83,8 | 55,3 | 23,9
VD-364R-84 46 220 9,578 1.4310 751,85 141,5 78,5 50,5 | 82,5 | 47,0 | 22,0
VD-389NA 50 265 15,099 1.4310 1650,599 155,68 109,32 45,0 | 78,8 | 42,2 | 14,0
VD-389N 50 228 17,048 1.4310 1508,86 139,49 88,51 44,2 | 83,0 | 37,4 | 12,4
VD-389N-05 46 236 22,135 1.4310 2071,54 142,41 93,59 41,6 | 79,9 | 35,5 | 9,5
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-316

Ursprungsland: DE, German; Druckfeder VD-316
