Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Staffelpreise - Druckfeder VD-313H

Bestellmenge	Einzelpreis [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-313H

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313H

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	36,4	mm	Mittlerer Windungsdurchmesser
De	40	mm	Äußerer Windungsdurchmesser
Dd	31,8	mm	Dorndurchmesser
Dh	41,6	mm	Hülsendurchmesser
L0	155	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	336,599	N	Höchstkraft der Feder
Ln	50,06	mm	Kleinste Länge der Feder
sn	104,94	mm	Größter Federweg bei statischer Belastung
Fndyn	322,724	N	Dynamische Höchstkraft
Lndyn	54,39	mm	Kleinste Länge dynamische Belastung
shdyn	24,94	mm	Größter Federweg dynamische Belastung
S	15,937	mm	Steigung der Feder
n	9,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	3,208	N/mm	Federrate
Gewicht	105,8094	g	Gewicht des Artikels
Fntol	19,49	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	19,25	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,65	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Kraft-Weg-Berechnung Druckfeder VD-313H

Anfrageformular Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Anfrageformular Druckfeder VD-313H

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313H Edelstahl Ø 3,6 x 36,4 x 155 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-206A-22	34	153	0,052	1.4310	5,278	52,36	100,64	41,5 \| 74,2 \| 48,7 \| 1,6
VD-263F	38	134	0,812	1.4310	90,552	22,52	111,48	55,6 \| 80,9 \| 60,5 \| 25,3
VD-263X	42	141	1,008	1.4310	116,693	25,27	115,73	59,8 \| 85,2 \| 62,7 \| 31,4
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	78,6 \| 88,2 \| 82,1 \| 65,5
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	100,0 \| 100,0 \| 100,0 \| 100,0
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	84,2 \| 90,4 \| 75,4 \| 86,8
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	85,2 \| 92,6 \| 85,2 \| 77,9
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	78,3 \| 90,3 \| 81,2 \| 63,3
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	76,0 \| 90,4 \| 78,8 \| 58,7
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	73,1 \| 90,5 \| 74,4 \| 54,3
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	69,7 \| 89,9 \| 70,3 \| 48,9
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	62,3 \| 87,1 \| 64,1 \| 35,6
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	56,5 \| 86,5 \| 54,2 \| 28,8
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	54,2 \| 85,8 \| 51,0 \| 25,9
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	54,8 \| 87,1 \| 53,2 \| 24,0
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	50,5 \| 81,2 \| 47,6 \| 22,6
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	50,9 \| 82,7 \| 48,8 \| 21,3
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	48,6 \| 80,5 \| 45,3 \| 20,1
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	49,8 \| 83,9 \| 45,5 \| 20,0
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	47,7 \| 82,6 \| 43,9 \| 16,5

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-313H

Ursprungsland: DE, German; Druckfeder VD-313H

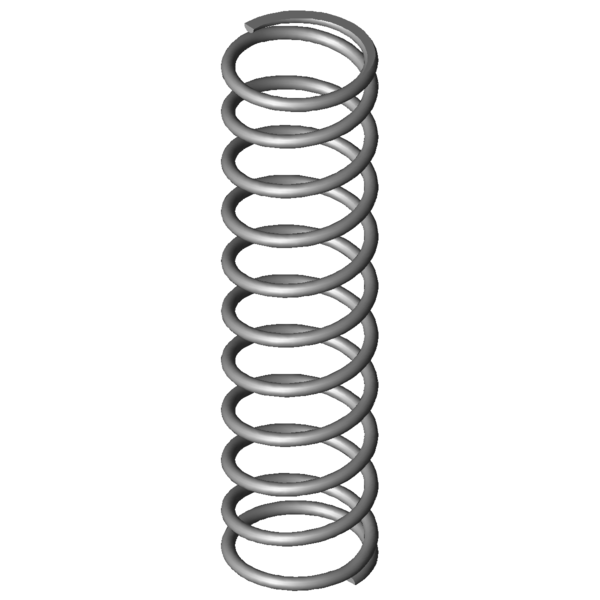

Produktbild - Druckfedern VD-313H
