Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Staffelpreise - Druckfeder VD-321

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0700 EUR
175 2,0700 EUR
250 2,0700 EUR
350 2,0700 EUR

Druckfeder Kaufen

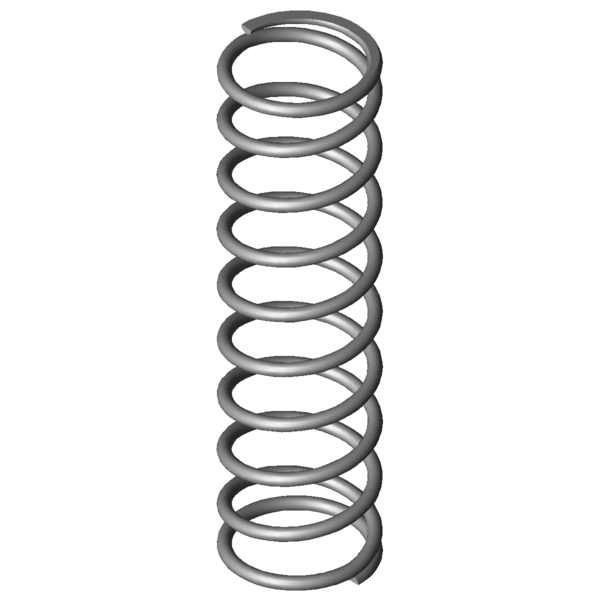

Produktbild Druckfeder VD-321
Produktbild Druckfeder VD-321
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-321

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dd 34,9 mm Dorndurchmesser
Dh 45,8 mm Hülsendurchmesser
L0 160 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 450,882 N Höchstkraft der Feder
Ln 50,5 mm Kleinste Länge der Feder
sn 109,5 mm Größter Federweg bei statischer Belastung
Fndyn 415,388 N Dynamische Höchstkraft
Lndyn 59,12 mm Kleinste Länge dynamische Belastung
shdyn 18,3 mm Größter Federweg dynamische Belastung
S 18,353 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,118 N/mm Federrate
Gewicht 131,0658 g Gewicht des Artikels
Fntol 24,62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 24,31 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,49 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Kraft-Weg-Berechnung Druckfeder VD-321

Anfrageformular Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Anfrageformular Druckfeder VD-321

Ähnliche Druckfedern im Umfeld der Druckfeder VD-321 Edelstahl Ø 4 x 40 x 160 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-321 1.4310 4 44 160 450,882 50,5 109,5 8,5 4,118 100,0 | 100,0 | 100,0 | 100,0
D-321 EN 10270-1 4 44 160 524,956 50,5 109,5 8,5 4,794 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263V-20 46 136 0,755 1.4310 82,769 26,37 109,63 52,8 | 81,1 | 59,1 | 18,3
VD-263X 42 141 1,008 1.4310 116,693 25,27 115,73 55,6 | 82,0 | 60,2 | 24,5
VD-288H 48 161 1,059 1.4310 140,243 28,56 132,44 56,5 | 87,0 | 56,9 | 25,7
VD-289C-03 48 176 1,2 1.4310 158,083 44,32 131,68 58,6 | 87,5 | 59,1 | 29,2
VD-291 43,2 190 1,687 1.4310 248,443 42,7 147,31 64,4 | 87,5 | 64,7 | 41,0
VD-313E-12 48 160 2,099 1.4310 240,42 45,45 114,55 73,1 | 93,9 | 74,5 | 51,0
VD-290 43,2 125 2,607 1.4310 247,922 29,89 95,12 73,2 | 85,4 | 70,9 | 63,3
VD-318D 49 156 2,892 1.4310 301,184 51,85 104,15 82,3 | 95,8 | 81,0 | 70,2
VD-313H 40 155 3,208 1.4310 336,599 50,06 104,94 85,2 | 92,6 | 85,2 | 77,9
VD-321 44 160 4,118 1.4310 450,882 50,5 109,5 100,0 | 100,0 | 100,0 | 100,0
VD-339L-10 50 160 4,481 1.4310 461,841 56,94 103,06 93,4 | 92,3 | 95,9 | 91,9
VD-339N-06 41 165 5,903 1.4310 522,707 76,45 88,55 82,1 | 93,0 | 83,6 | 69,8
VD-358A 37 160 9,021 1.4310 384,005 117,43 42,57 65,2 | 88,0 | 62,0 | 45,6
VD-351B 45 130 9,494 1.4310 628,337 63,82 66,18 65,3 | 86,3 | 66,1 | 43,4
VD-352 45 140 10,053 1.4310 795,884 60,83 79,17 64,6 | 88,4 | 64,5 | 41,0
VD-358 37 160 13,351 1.4310 1033,535 82,59 77,41 58,7 | 88,0 | 57,2 | 30,8
VD-364R-83 46 150 14,175 1.4310 715,838 99,5 50,5 56,3 | 85,4 | 54,6 | 29,0
VD-382A 46,3 152 15,954 1.4310 649,342 111,3 40,7 54,5 | 84,5 | 53,3 | 25,8
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 50,9 | 84,2 | 47,3 | 21,2
VD-364R-10 39 178 21,647 1.4310 1627,847 102,8 75,2 49,9 | 82,5 | 48,2 | 19,0
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 47,7 | 83,4 | 42,0 | 17,6
VD-382 46,3 135 25,338 1.4310 1526,786 74,74 60,26 46,5 | 81,0 | 42,3 | 16,3
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 47,6 | 84,2 | 42,7 | 16,0
VD-389M 50 145 27,814 1.4310 1504,374 90,91 54,09 44,4 | 78,6 | 39,7 | 14,8
VD-388 38,3 155 33,652 1.4310 1774,379 102,27 52,73 43,8 | 82,5 | 36,8 | 12,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-321

Ursprungsland: DE, German; Druckfeder VD-321
