Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Staffelpreise - Druckfeder VD-359A-03

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Druckfeder Kaufen

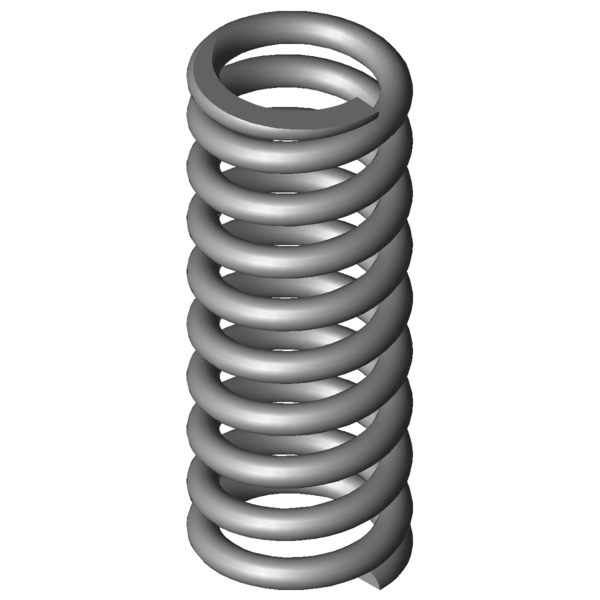

Produktbild Druckfeder VD-359A-03
Produktbild Druckfeder VD-359A-03
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-359A-03

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 29 mm Mittlerer Windungsdurchmesser
De 34 mm Äußerer Windungsdurchmesser
Dd 23,1 mm Dorndurchmesser
Dh 35,2 mm Hülsendurchmesser
L0 88 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 896,405 N Höchstkraft der Feder
Ln 56,02 mm Kleinste Länge der Feder
sn 31,98 mm Größter Federweg bei statischer Belastung
Fndyn 811,994 N Dynamische Höchstkraft
Lndyn 59,03 mm Kleinste Länge dynamische Belastung
shdyn 9,65 mm Größter Federweg dynamische Belastung
S 10,375 mm Steigung der Feder
n 8 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 28,029 N/mm Federrate
Gewicht 141,4029 g Gewicht des Artikels
Fntol 72,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 71,4 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,72 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Kraft-Weg-Berechnung Druckfeder VD-359A-03

Anfrageformular Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Anfrageformular Druckfeder VD-359A-03

Ähnliche Druckfedern im Umfeld der Druckfeder VD-359A-03 Edelstahl Ø 5 x 29 x 88 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-359A-03 1.4310 5 34 88 896,405 56,02 31,98 8 28,029 88,0 | 94,1 | 89,9 | 80,0
D-359A-03 EN 10270-1 5 34 88 1043,672 56,02 31,98 8 32,634 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288K-12 33 100 2,441 1.4310 160,729 34,15 65,85 44,0 | 82,2 | 39,1 | 10,9
VD-264 34,5 71,5 2,98 1.4310 159,442 18 53,5 42,0 | 76,6 | 38,8 | 10,6
VD-288Z-12 37 87,1 3,279 1.4310 195,968 27,33 59,77 44,3 | 83,6 | 37,7 | 11,7
VD-298D 33 96 4,079 1.4310 228,995 39,86 56,14 50,0 | 83,6 | 48,1 | 18,2
VD-288Z-21 33 72,5 4,773 1.4310 218,949 26,63 45,88 48,0 | 79,8 | 47,1 | 17,0
VD-295 35,2 88,5 5,091 1.4310 305,964 28,4 60,1 51,3 | 81,1 | 50,1 | 22,7
VD-313J-05 31,6 92 7,876 1.4310 380,927 43,64 48,36 60,4 | 83,6 | 62,3 | 35,1
VD-326A 36 92 8,042 1.4310 348,52 48,66 43,34 62,6 | 86,8 | 65,2 | 35,9
VD-313J-09 28,6 91,3 9,901 1.4310 435,699 47,29 44,01 60,0 | 84,2 | 60,6 | 35,3
VD-329B 35 76 10,741 1.4310 372,487 41,32 34,68 64,3 | 87,8 | 66,9 | 38,3
VD-326 36 79,5 12,429 1.4310 561,641 34,31 45,19 66,4 | 88,3 | 66,7 | 44,3
VD-332 29 89,5 16,866 1.4310 710,185 47,39 42,11 75,2 | 87,9 | 77,6 | 60,2
VD-339Q 32 97,7 18,161 1.4310 713,362 58,42 39,28 87,6 | 91,8 | 90,0 | 81,0
VD-356A 37 94 19,634 1.4310 680,115 59,36 34,64 87,7 | 93,2 | 82,3 | 87,6
VD-359A-03 34 88 28,029 1.4310 896,405 56,02 31,98 88,0 | 94,1 | 89,9 | 80,0
VD-362 30 87,5 41,176 1.4310 1200,551 58,34 29,16 82,3 | 95,9 | 82,9 | 68,1
VD-364R-05 39 89 45,098 1.4310 1628,027 52,9 36,1 74,9 | 90,8 | 71,8 | 62,2
VD-386A 38,3 85 56,087 1.4310 1043,01 66,4 18,6 70,1 | 88,2 | 72,1 | 50,0
VD-389A-20 37,8 85 67,846 1.4310 1751,745 59,18 25,82 65,3 | 88,6 | 66,0 | 41,3
VD-389A-05 39 89 69,765 1.4310 1295,762 70,43 18,57 63,6 | 86,9 | 63,6 | 40,2
VD-364Q 28 87,8 73,992 1.4310 1332,853 69,79 18,01 63,6 | 91,0 | 61,8 | 37,9
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder VD-359A-03

Ursprungsland: DE, German; Druckfeder VD-359A-03
