Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Staffelpreise - Druckfeder VD-313J-05

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

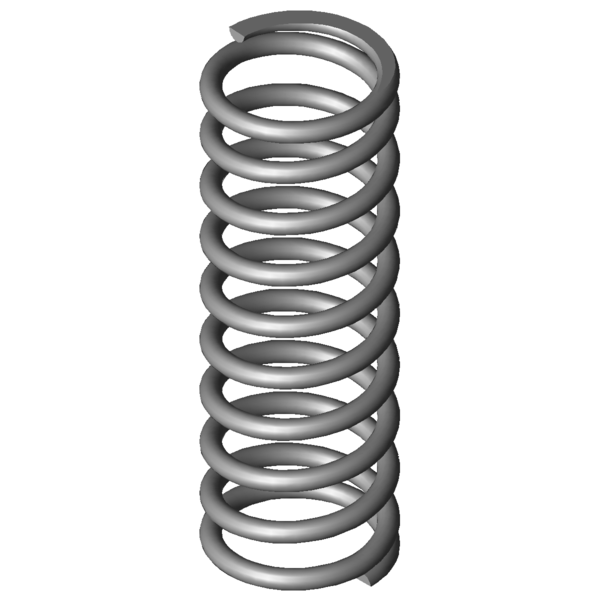

Produktbild Druckfeder VD-313J-05
Produktbild Druckfeder VD-313J-05
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313J-05

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 28 mm Mittlerer Windungsdurchmesser
De 31,6 mm Äußerer Windungsdurchmesser
Dd 23,6 mm Dorndurchmesser
Dh 32,6 mm Hülsendurchmesser
L0 92 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 380,927 N Höchstkraft der Feder
Ln 43,64 mm Kleinste Länge der Feder
sn 48,36 mm Größter Federweg bei statischer Belastung
Fndyn 357,901 N Dynamische Höchstkraft
Lndyn 46,56 mm Kleinste Länge dynamische Belastung
shdyn 15,69 mm Größter Federweg dynamische Belastung
S 10,4 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,876 N/mm Federrate
Gewicht 74,3143 g Gewicht des Artikels
Fntol 25,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 24,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Kraft-Weg-Berechnung Druckfeder VD-313J-05

Anfrageformular Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Anfrageformular Druckfeder VD-313J-05

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313J-05 Edelstahl Ø 3,6 x 28 x 92 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313J-05 1.4310 3,6 31,6 92 380,927 43,64 48,36 8,5 7,876 100,0 | 100,0 | 100,0 | 100,0
D-313J-05 EN 10270-1 3,6 31,6 92 443,507 43,64 48,36 8,5 9,17 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-232G 30 107 0,745 1.4310 66,179 18,13 88,87 40,8 | 77,0 | 35,9 | 9,5
VD-234M 30 76 1,16 1.4310 65,707 19,33 56,67 47,9 | 77,7 | 51,3 | 14,7
VD-234G 34 78,1 1,221 1.4310 77,773 14,39 63,71 47,2 | 77,8 | 48,2 | 15,5
VD-268A-05 32 100 1,331 1.4310 82,916 37,72 62,28 51,1 | 86,7 | 49,7 | 16,9
VD-236 27 88,5 1,629 1.4310 107,927 22,25 66,25 50,1 | 79,1 | 50,7 | 20,7
VD-268D 31 103 1,737 1.4310 122,432 32,52 70,48 52,7 | 85,6 | 50,4 | 22,1
VD-288K-12 33 100 2,441 1.4310 160,729 34,15 65,85 59,1 | 88,5 | 57,8 | 31,0
VD-288Z-22 33 108 3,088 1.4310 216,563 37,88 70,13 63,4 | 88,1 | 62,9 | 39,2
VD-288Z-12 37 87,1 3,279 1.4310 195,968 27,33 59,77 65,2 | 87,8 | 66,2 | 41,6
VD-298D 33 96 4,079 1.4310 228,995 39,86 56,14 72,8 | 93,5 | 73,1 | 51,8
VD-295 35,2 88,5 5,091 1.4310 305,964 28,4 60,1 78,9 | 91,6 | 80,4 | 64,6
VD-288Z-33 28 97 5,336 1.4310 321,756 36,71 60,29 79,7 | 88,9 | 82,3 | 67,8
VD-300A 28,2 79,4 6,181 1.4310 227,32 42,62 36,78 78,2 | 88,1 | 67,9 | 78,5
VD-301 28,2 94,5 6,908 1.4310 384,72 38,81 55,69 90,8 | 91,8 | 92,9 | 87,7
VD-313J-05 31,6 92 7,876 1.4310 380,927 43,64 48,36 100,0 | 100,0 | 100,0 | 100,0
VD-326A 36 92 8,042 1.4310 348,52 48,66 43,34 93,7 | 92,6 | 90,6 | 98,0
VD-313J-04 31,6 72,2 8,927 1.4310 293,237 39,35 32,85 84,5 | 92,8 | 72,5 | 88,2
VD-313J-09 28,6 91,3 9,901 1.4310 435,699 47,29 44,01 88,5 | 96,6 | 89,2 | 79,6
VD-313M-01 25 95 13,04 1.4310 522,457 54,93 40,07 76,8 | 92,0 | 77,9 | 60,4
VD-332 29 89,5 16,866 1.4310 710,185 47,39 42,11 70,0 | 93,0 | 70,4 | 46,7
VD-339Q 32 97,7 18,161 1.4310 713,362 58,42 39,28 67,2 | 91,0 | 67,3 | 43,4
VD-356A 37 94 19,634 1.4310 680,115 59,36 34,64 63,0 | 85,1 | 63,8 | 40,1
VD-359A-04 34 107 22,423 1.4310 885,194 67,52 39,48 60,4 | 83,6 | 62,3 | 35,1
VD-362A 30 110 25,926 1.4310 601,968 86,78 23,22 56,5 | 83,5 | 55,6 | 30,4
VD-359A-03 34 88 28,029 1.4310 896,405 56,02 31,98 56,4 | 86,9 | 54,3 | 28,1
VD-362 30 87,5 41,176 1.4310 1200,551 58,34 29,16 50,8 | 87,3 | 46,0 | 19,1
VD-364Q 28 87,8 73,992 1.4310 1332,853 69,79 18,01 42,2 | 83,2 | 32,9 | 10,6
VD-389Q 34 107 112,353 1.4310 2063,474 88,63 18,37 37,3 | 76,8 | 28,2 | 7,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-313J-05

Ursprungsland: DE, German; Druckfeder VD-313J-05
