Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Staffelpreise - Druckfeder VD-300A

Bestellmenge	Einzelpreis [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Druckfeder Kaufen

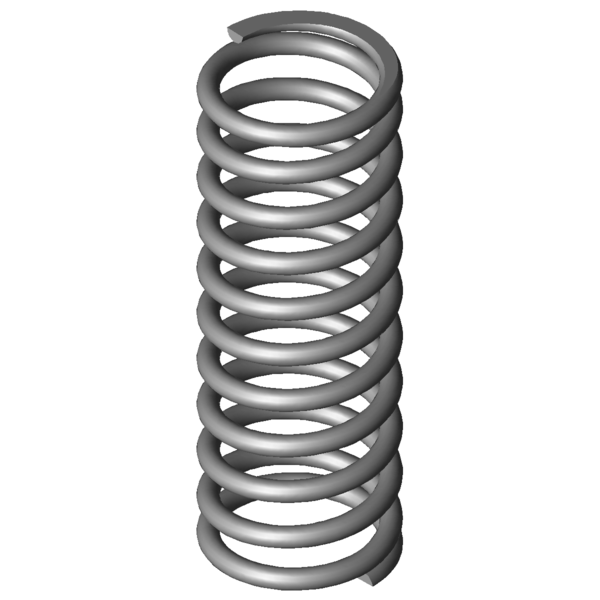

Produktbild Druckfeder VD-300A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-300A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	28,2	mm	Äußerer Windungsdurchmesser
Dd	21	mm	Dorndurchmesser
Dh	29,3	mm	Hülsendurchmesser
L0	79,4	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	227,32	N	Höchstkraft der Feder
Ln	42,62	mm	Kleinste Länge der Feder
sn	36,78	mm	Größter Federweg bei statischer Belastung
Fndyn	209,353	N	Dynamische Höchstkraft
Lndyn	45,53	mm	Kleinste Länge dynamische Belastung
shdyn	23,99	mm	Größter Federweg dynamische Belastung
S	8,021	mm	Steigung der Feder
n	9,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,181	N/mm	Federrate
Gewicht	57,4193	g	Gewicht des Artikels
Fntol	18,84	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	18,53	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,07	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	P	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Kraft-Weg-Berechnung Druckfeder VD-300A

Anfrageformular Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Anfrageformular Druckfeder VD-300A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-300A Edelstahl Ø 3,2 x 25 x 79,4 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-207JM	26,5	68,9	0,515	1.4310	27,519	15,51	53,39	41,6 \| 75,9 \| 40,5 \| 8,3
VD-207L-01	28	85	0,567	1.4310	38,83	16,47	68,53	41,8 \| 80,9 \| 35,4 \| 9,2
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	42,4 \| 80,7 \| 38,3 \| 8,3
VD-234M	30	76	1,16	1.4310	65,707	19,33	56,67	49,9 \| 84,1 \| 46,9 \| 18,8
VD-232F	30	69,1	1,17	1.4310	65,828	12,85	56,25	44,1 \| 80,7 \| 40,6 \| 11,0
VD-234G	34	78,1	1,221	1.4310	77,773	14,39	63,71	49,0 \| 81,3 \| 46,0 \| 19,8
VD-236	27	88,5	1,629	1.4310	107,927	22,25	66,25	53,5 \| 82,7 \| 51,5 \| 26,4
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	57,3 \| 80,0 \| 58,6 \| 33,3
VD-270	27,5	74,5	3,977	1.4310	203,636	23,3	51,2	62,0 \| 87,0 \| 61,7 \| 37,3
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	81,0 \| 85,5 \| 83,4 \| 74,2
VD-288M	30	70,7	4,859	1.4310	223,43	24,72	45,98	68,1 \| 90,4 \| 68,3 \| 45,5
VD-288Z-43	27	81,8	6,032	1.4310	273,249	36,5	45,3	91,8 \| 95,5 \| 82,2 \| 97,6
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	100,0 \| 100,0 \| 100,0 \| 100,0
VD-301	28,2	94,5	6,908	1.4310	384,72	38,81	55,69	82,2 \| 94,7 \| 62,6 \| 89,5
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	87,7 \| 97,4 \| 88,3 \| 77,3
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	80,8 \| 89,7 \| 83,4 \| 69,2
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	73,9 \| 91,5 \| 67,9 \| 62,4
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	89,5 \| 90,9 \| 92,5 \| 85,1
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	68,5 \| 90,0 \| 70,2 \| 45,3
VD-313M	25	78	15,785	1.4310	495,142	46,63	31,37	65,6 \| 91,9 \| 65,6 \| 39,2
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	62,9 \| 89,4 \| 62,2 \| 37,1
VD-332	29	89,5	16,866	1.4310	710,185	47,39	42,11	61,7 \| 88,7 \| 59,7 \| 36,6
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	72,5 \| 88,2 \| 74,9 \| 54,4
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	59,6 \| 91,3 \| 59,0 \| 28,5
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	53,7 \| 82,1 \| 53,2 \| 25,9
VD-362	30	87,5	41,176	1.4310	1200,551	58,34	29,16	49,0 \| 82,9 \| 49,1 \| 15,0
VD-339R-10	27	70	42	1.4310	949,594	47,39	22,61	54,3 \| 85,9 \| 51,6 \| 25,4

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-300A

Ursprungsland: DE, German; Druckfeder VD-300A
