Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Staffelpreise - Druckfeder VD-313L-03

Bestellmenge	Einzelpreis [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Druckfeder Kaufen

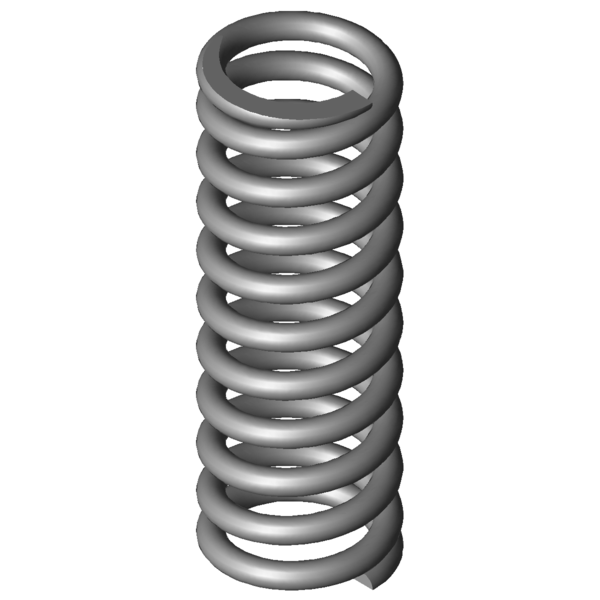

Produktbild Druckfeder VD-313L-03

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313L-03

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	21,4	mm	Mittlerer Windungsdurchmesser
De	25	mm	Äußerer Windungsdurchmesser
Dd	17	mm	Dorndurchmesser
Dh	26	mm	Hülsendurchmesser
L0	72	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	457,257	N	Höchstkraft der Feder
Ln	44,56	mm	Kleinste Länge der Feder
sn	27,44	mm	Größter Federweg bei statischer Belastung
Fndyn	415,89	N	Dynamische Höchstkraft
Lndyn	47,04	mm	Kleinste Länge dynamische Belastung
shdyn	10,09	mm	Größter Federweg dynamische Belastung
S	7,6	mm	Steigung der Feder
n	9	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	16,662	N/mm	Federrate
Gewicht	59,502	g	Gewicht des Artikels
Fntol	38,38	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	37,66	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,54	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AD	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Kraft-Weg-Berechnung Druckfeder VD-313L-03

Anfrageformular Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Anfrageformular Druckfeder VD-313L-03

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313L-03 Edelstahl Ø 3,6 x 21,4 x 72 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	37,1 \| 76,3 \| 29,7 \| 5,3
VD-209	21,6	73,5	1,303	1.4310	71,094	18,95	54,55	39,0 \| 76,3 \| 32,9 \| 7,8
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	42,7 \| 78,2 \| 37,6 \| 12,4
VD-239A-02	25	62,5	2,092	1.4310	92,508	18,28	44,22	44,8 \| 80,8 \| 41,1 \| 12,6
VD-239A-03	25	63	2,557	1.4310	116,983	17,25	45,75	46,4 \| 81,0 \| 42,8 \| 15,3
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	45,3 \| 84,5 \| 38,9 \| 12,4
VD-270	27,5	74,5	3,977	1.4310	203,636	23,3	51,2	52,9 \| 85,7 \| 49,1 \| 23,9
VD-288M	30	70,7	4,859	1.4310	223,43	24,72	45,98	56,6 \| 86,4 \| 54,3 \| 29,2
VD-288Z-43	27	81,8	6,032	1.4310	273,249	36,5	45,3	61,4 \| 88,0 \| 60,2 \| 36,2
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	85,8 \| 94,6 \| 87,4 \| 75,3
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	86,3 \| 93,0 \| 85,0 \| 81,0
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	89,1 \| 94,6 \| 90,8 \| 81,8
VD-308A-02	22	70	14,535	1.4310	415,495	41,41	28,59	70,6 \| 90,8 \| 71,0 \| 50,1
VD-313M	25	78	15,785	1.4310	495,142	46,63	31,37	94,0 \| 97,4 \| 89,9 \| 94,7
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313L-01	25	63,5	17,642	1.4310	370,809	42,48	21,02	77,5 \| 94,8 \| 76,9 \| 60,8
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	83,6 \| 95,0 \| 82,0 \| 73,8
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	82,4 \| 91,6 \| 78,6 \| 76,9
VD-337	24	72	32,941	1.4310	834,235	46,68	25,33	73,2 \| 95,3 \| 73,6 \| 50,6
VD-336A	24	65	32,941	1.4310	603,647	46,68	18,33	89,7 \| 92,0 \| 89,0 \| 88,2
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	63,7 \| 85,1 \| 65,5 \| 40,5
VD-339R-10	27	70	42	1.4310	949,594	47,39	22,61	65,0 \| 89,9 \| 65,3 \| 39,7
VD-339U	22	70,9	70,473	1.4310	979,936	56,99	13,91	53,7 \| 88,8 \| 48,7 \| 23,7
VD-339R-01	22,5	70	82,031	1.4310	1451,953	52,3	17,7	62,1 \| 88,6 \| 62,2 \| 35,4
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	47,1 \| 81,7 \| 43,3 \| 16,3
VD-389R-01	27,8	70	389,098	1.4310	3596,724	60,76	9,24	35,7 \| 79,5 \| 23,2 \| 4,3

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-313L-03

Ursprungsland: DE, German; Druckfeder VD-313L-03
