Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Staffelpreise - Druckfeder VD-339R-01

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Druckfeder Kaufen

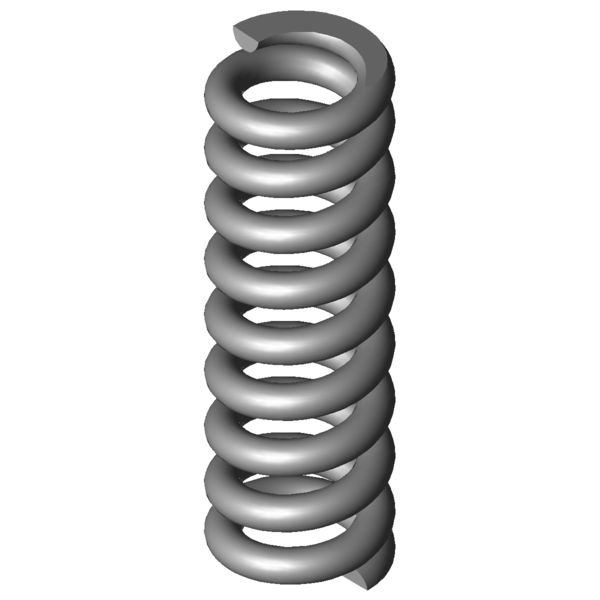

Produktbild Druckfeder VD-339R-01
Produktbild Druckfeder VD-339R-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-339R-01

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 18 mm Mittlerer Windungsdurchmesser
De 22,5 mm Äußerer Windungsdurchmesser
Dd 12,6 mm Dorndurchmesser
Dh 23,6 mm Hülsendurchmesser
L0 70 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1451,953 N Höchstkraft der Feder
Ln 52,3 mm Kleinste Länge der Feder
sn 17,7 mm Größter Federweg bei statischer Belastung
Fndyn 1037,695 N Dynamische Höchstkraft
Lndyn 57,35 mm Kleinste Länge dynamische Belastung
shdyn 2,24 mm Größter Federweg dynamische Belastung
S 8,733 mm Steigung der Feder
n 7,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 82,031 N/mm Federrate
Gewicht 67,5369 g Gewicht des Artikels
Fntol 133 N (+/-) Toleranz für statische Höchstkraft
Fndtol 120 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Kraft-Weg-Berechnung Druckfeder VD-339R-01

Anfrageformular Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Anfrageformular Druckfeder VD-339R-01

Ähnliche Druckfedern im Umfeld der Druckfeder VD-339R-01 Edelstahl Ø 4,5 x 18 x 70 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339R-01 1.4310 4,5 22,5 70 1451,953 52,3 17,7 7,5 82,031 100,0 | 100,0 | 100,0 | 100,0
D-339R-01 EN 10270-1 4,5 22,5 70 1671,387 52,5 17,5 7,5 95,508 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288R 20 64,2 11,126 1.4310 309,68 36,37 27,83 45,7 | 80,9 | 42,5 | 13,6
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 46,6 | 84,8 | 40,4 | 14,6
VD-306 23,2 74 13,493 1.4310 486,901 37,91 36,09 48,4 | 87,6 | 41,3 | 16,4
VD-305A 23,2 61 13,493 1.4310 311,496 37,91 23,09 50,2 | 85,1 | 49,1 | 16,4
VD-288Z-52 21 60,5 14,297 1.4310 358,478 35,43 25,07 49,1 | 82,1 | 47,6 | 17,4
VD-308A-02 22 70 14,535 1.4310 415,495 41,41 28,59 50,9 | 89,6 | 45,3 | 17,7
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 52,5 | 89,1 | 48,0 | 20,3
VD-313N-10 22,5 60 29,025 1.4310 638,076 38,02 21,98 62,1 | 88,6 | 62,2 | 35,4
VD-337 24 72 32,941 1.4310 834,235 46,68 25,33 65,7 | 93,3 | 63,7 | 40,1
VD-336A 24 65 32,941 1.4310 603,647 46,68 18,33 67,0 | 91,8 | 69,1 | 40,1
VD-339R-10 27 70 42 1.4310 949,594 47,39 22,61 72,5 | 94,4 | 71,8 | 51,2
VD-339A-04 21 65 53,639 1.4310 1000,371 46,35 18,65 79,7 | 91,7 | 81,9 | 65,4
VD-339D 20 64,4 57,566 1.4310 787,961 50,71 13,69 75,3 | 89,9 | 65,8 | 70,2
VD-339U 22 70,9 70,473 1.4310 979,936 56,99 13,91 85,9 | 98,8 | 73,0 | 85,9
VD-339R-01 22,5 70 82,031 1.4310 1451,953 52,3 17,7 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder VD-339R-01

Ursprungsland: DE, German; Druckfeder VD-339R-01
