Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Staffelpreise - Druckfeder VD-305A

Bestellmenge	Einzelpreis [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Druckfeder Kaufen

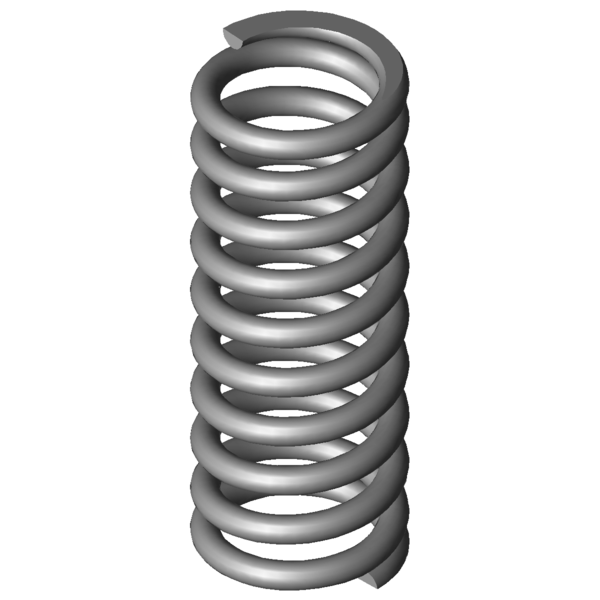

Produktbild Druckfeder VD-305A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-305A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	20	mm	Mittlerer Windungsdurchmesser
De	23,2	mm	Äußerer Windungsdurchmesser
Dd	16,1	mm	Dorndurchmesser
Dh	24,2	mm	Hülsendurchmesser
L0	61	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	311,496	N	Höchstkraft der Feder
Ln	37,91	mm	Kleinste Länge der Feder
sn	23,09	mm	Größter Federweg bei statischer Belastung
Fndyn	282,402	N	Dynamische Höchstkraft
Lndyn	40,07	mm	Kleinste Länge dynamische Belastung
shdyn	11,98	mm	Größter Federweg dynamische Belastung
S	6,8	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	13,493	N/mm	Federrate
Gewicht	41,9411	g	Gewicht des Artikels
Fntol	27,8	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	27,3	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,42	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	P	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Kraft-Weg-Berechnung Druckfeder VD-305A

Anfrageformular Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Anfrageformular Druckfeder VD-305A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-305A Edelstahl Ø 3,2 x 20 x 61 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-239A-02	25	62,5	2,092	1.4310	92,508	18,28	44,22	46,9 \| 84,3 \| 41,0 \| 15,5
VD-239A-03	25	63	2,557	1.4310	116,983	17,25	45,75	49,0 \| 84,0 \| 44,0 \| 19,0
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	49,9 \| 85,4 \| 45,3 \| 19,0
VD-247C	20,5	62	2,601	1.4310	96,556	24,88	37,12	49,7 \| 83,1 \| 46,6 \| 19,3
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	52,6 \| 85,2 \| 48,9 \| 23,6
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	52,1 \| 82,7 \| 49,9 \| 23,6
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	55,4 \| 87,4 \| 52,0 \| 26,7
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	63,8 \| 91,2 \| 62,9 \| 37,3
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	62,3 \| 86,0 \| 62,5 \| 38,5
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	67,2 \| 86,7 \| 68,5 \| 46,4
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	72,3 \| 86,1 \| 75,2 \| 55,6
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	73,8 \| 87,9 \| 76,1 \| 57,6
VD-281	18,5	61	9,817	1.4310	307,47	29,68	31,32	81,6 \| 86,0 \| 86,2 \| 72,8
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	87,8 \| 89,6 \| 91,2 \| 82,5
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	92,8 \| 94,5 \| 89,5 \| 94,3
VD-308A-02	22	70	14,535	1.4310	415,495	41,41	28,59	88,2 \| 94,0 \| 77,9 \| 92,8
VD-313L-01	25	63,5	17,642	1.4310	370,809	42,48	21,02	85,5 \| 92,6 \| 87,5 \| 76,5
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	85,0 \| 95,5 \| 86,1 \| 73,3
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	80,2 \| 93,7 \| 82,1 \| 64,7
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	78,2 \| 91,7 \| 80,0 \| 63,0
VD-313N-10	22,5	60	29,025	1.4310	638,076	38,02	21,98	71,1 \| 94,7 \| 72,0 \| 46,5
VD-336A	24	65	32,941	1.4310	603,647	46,68	18,33	65,5 \| 90,2 \| 65,5 \| 41,0
VD-339A-04	21	65	53,639	1.4310	1000,371	46,35	18,65	56,4 \| 88,1 \| 56,0 \| 25,2
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	53,3 \| 87,0 \| 49,4 \| 23,4
VD-339R-01	22,5	70	82,031	1.4310	1451,953	52,3	17,7	50,2 \| 85,1 \| 49,1 \| 16,4

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-305A

Ursprungsland: DE, German; Druckfeder VD-305A
