Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Staffelpreise - Druckfeder VD-288R

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

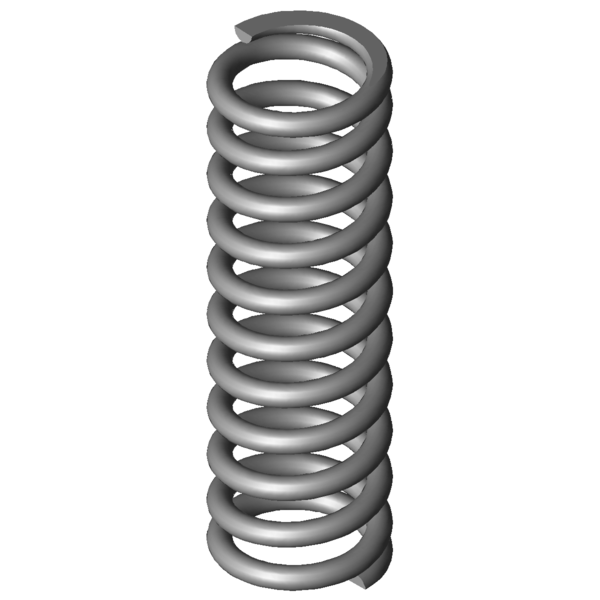

Produktbild Druckfeder VD-288R
Produktbild Druckfeder VD-288R
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 17,2 mm Mittlerer Windungsdurchmesser
De 20 mm Äußerer Windungsdurchmesser
Dd 13,7 mm Dorndurchmesser
Dh 20,9 mm Hülsendurchmesser
L0 64,2 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 309,68 N Höchstkraft der Feder
Ln 36,37 mm Kleinste Länge der Feder
sn 27,83 mm Größter Federweg bei statischer Belastung
Fndyn 286,378 N Dynamische Höchstkraft
Lndyn 38,46 mm Kleinste Länge dynamische Belastung
shdyn 9,65 mm Größter Federweg dynamische Belastung
S 6,463 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,126 N/mm Federrate
Gewicht 30,2456 g Gewicht des Artikels
Fntol 23,49 N (+/-) Toleranz für statische Höchstkraft
Fndtol 23,09 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,4 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Kraft-Weg-Berechnung Druckfeder VD-288R

Anfrageformular Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Anfrageformular Druckfeder VD-288R

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288R Edelstahl Ø 2,8 x 17,2 x 64,2 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288R 1.4310 2,8 20 64,2 309,68 36,37 27,83 9,5 11,126 76,1 | 85,6 | 79,5 | 63,1
D-288R EN 10270-1 2,8 20 64,2 360,556 36,37 27,83 9,5 12,954 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207J-71 20 55 1,272 1.4310 52,153 14 41 44,5 | 79,7 | 42,4 | 11,4
VD-247D-07 20 65 1,334 1.4310 22,707 47,97 17,03 45,4 | 90,1 | 34,3 | 12,0
VD-232L-02 20 69 1,793 1.4310 82,857 22,78 46,22 48,5 | 85,8 | 43,5 | 16,1
VD-232L-01 20 56 2,344 1.4310 88,455 18,26 37,74 52,0 | 83,8 | 51,2 | 21,1
VD-247C 20,5 62 2,601 1.4310 96,556 24,88 37,12 44,8 | 78,4 | 41,3 | 14,7
VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 47,1 | 80,4 | 43,0 | 18,0
VD-247D-20 18,5 66 3,667 1.4310 152,398 24,44 41,56 59,4 | 87,1 | 58,1 | 33,0
VD-250 18 68 4,021 1.4310 167,48 26,35 41,65 60,6 | 85,3 | 60,5 | 36,1
VD-263M-02 19 68 4,117 1.4310 148,91 31,83 36,17 62,9 | 89,3 | 62,5 | 37,0
VD-275A 22,5 60 5,026 1.4310 148,707 30,42 29,59 56,2 | 84,6 | 55,6 | 28,5
VD-263M-01 19 57 5,086 1.4310 154,577 26,61 30,39 68,0 | 87,5 | 70,7 | 45,7
VD-263VC 20 60,9 5,195 1.4310 171,736 27,84 33,06 69,6 | 92,3 | 69,8 | 46,7
VD-278B-10 20 65 7,503 1.4310 263,079 29,94 35,06 81,9 | 96,0 | 82,2 | 67,4
VD-281 18,5 61 9,817 1.4310 307,47 29,68 31,32 91,5 | 92,3 | 94,1 | 88,2
VD-288R 20 64,2 11,126 1.4310 309,68 36,37 27,83 76,1 | 85,6 | 79,5 | 63,1
VD-288Z-52 21 60,5 14,297 1.4310 358,478 35,43 25,07 86,3 | 87,5 | 90,3 | 81,1
VD-308A-02 22 70 14,535 1.4310 415,495 41,41 28,59 84,2 | 90,0 | 85,9 | 76,6
VD-288X-07 19,4 64 16,699 1.4310 468,411 35,95 28,05 82,3 | 97,7 | 82,7 | 66,6
VD-288S-10 18,9 65 19,827 1.4310 432,221 43,2 21,8 76,3 | 97,8 | 75,0 | 56,1
VD-313A-30 18,6 65 23,925 1.4310 489,815 44,53 20,47 69,3 | 93,1 | 68,4 | 46,5
VD-313A-07 19,5 64 25,033 1.4310 521,8 43,16 20,84 68,5 | 94,0 | 67,1 | 44,4
VD-311 19,2 59 26,353 1.4310 570,805 37,34 21,66 66,7 | 91,8 | 66,0 | 42,2
VD-339A-04 21 65 53,639 1.4310 1000,371 46,35 18,65 62,1 | 90,6 | 62,9 | 32,9
VD-339D 20 64,4 57,566 1.4310 787,961 50,71 13,69 58,8 | 89,5 | 56,1 | 30,6
VD-339V-06 19 63 138,463 1.4310 1568,791 51,67 11,33 41,1 | 85,1 | 30,2 | 8,0
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-288R

Ursprungsland: DE, German; Druckfeder VD-288R
