Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Staffelpreise - Druckfeder VD-313A-07

Bestellmenge Einzelpreis [EUR]
1 6,0600 EUR
2 4,2700 EUR
3 4,0700 EUR
7 3,2700 EUR
17 1,9600 EUR
37 1,5300 EUR
75 1,4100 EUR
125 1,1143 EUR
175 1,0455 EUR
250 0,9455 EUR
350 0,8716 EUR
450 0,8148 EUR

Druckfeder Kaufen

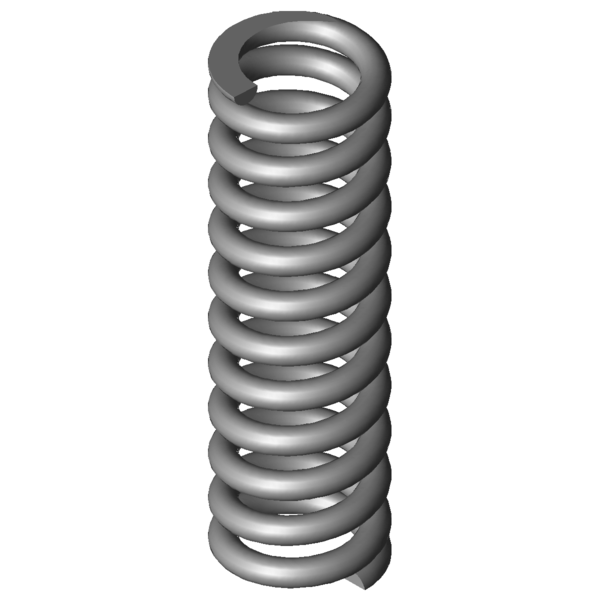

Produktbild Druckfeder VD-313A-07
Produktbild Druckfeder VD-313A-07
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A-07

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,2 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 64 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 521,8 N Höchstkraft der Feder
Ln 43,16 mm Kleinste Länge der Feder
sn 20,84 mm Größter Federweg bei statischer Belastung
Fndyn 466,867 N Dynamische Höchstkraft
Lndyn 45,35 mm Kleinste Länge dynamische Belastung
shdyn 5,7 mm Größter Federweg dynamische Belastung
S 6,226 mm Steigung der Feder
n 9,75 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 25,033 N/mm Federrate
Gewicht 40,4297 g Gewicht des Artikels
Fntol 47,48 N (+/-) Toleranz für statische Höchstkraft
Fndtol 46,52 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe Q - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Kraft-Weg-Berechnung Druckfeder VD-313A-07

Anfrageformular Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Anfrageformular Druckfeder VD-313A-07

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A-07 Edelstahl Ø 3,3 x 16,2 x 64 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A-07 1.4310 3,3 19,5 64 521,8 43,16 20,84 9,75 25,033 100,0 | 100,0 | 100,0 | 100,0
D-313A-07 EN 10270-1 3,3 19,5 64 607,524 43,16 20,84 9,75 29,146 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 44,1 | 82,0 | 37,5 | 12,7
VD-247D-20 18,5 66 3,667 1.4310 152,398 24,44 41,56 46,2 | 84,1 | 39,7 | 14,6
VD-250 18 68 4,021 1.4310 167,48 26,35 41,65 46,5 | 82,3 | 41,1 | 16,1
VD-263M-02 19 68 4,117 1.4310 148,91 31,83 36,17 48,5 | 86,1 | 43,1 | 16,4
VD-263M-01 19 57 5,086 1.4310 154,577 26,61 30,39 51,3 | 84,4 | 49,1 | 20,3
VD-263VC 20 60,9 5,195 1.4310 171,736 27,84 33,06 52,1 | 87,5 | 48,0 | 20,7
VD-278B-10 20 65 7,503 1.4310 263,079 29,94 35,06 58,5 | 90,6 | 54,9 | 30,0
VD-281 18,5 61 9,817 1.4310 307,47 29,68 31,32 63,5 | 88,6 | 62,7 | 39,2
VD-288R 20 64,2 11,126 1.4310 309,68 36,37 27,83 68,5 | 94,0 | 67,1 | 44,4
VD-288Z-52 21 60,5 14,297 1.4310 358,478 35,43 25,07 75,3 | 92,8 | 75,9 | 57,1
VD-288X-07 19,4 64 16,699 1.4310 468,411 35,95 28,05 81,5 | 95,8 | 82,0 | 66,7
VD-288S-10 18,9 65 19,827 1.4310 432,221 43,2 21,8 87,3 | 93,4 | 89,2 | 79,2
VD-310A 19,2 54 23,579 1.4310 306,998 40,98 13,02 82,7 | 93,3 | 60,7 | 94,2
VD-313A-30 18,6 65 23,925 1.4310 489,815 44,53 20,47 96,2 | 96,9 | 96,0 | 95,6
VD-313A-07 19,5 64 25,033 1.4310 521,8 43,16 20,84 100,0 | 100,0 | 100,0 | 100,0
VD-311 19,2 59 26,353 1.4310 570,805 37,34 21,66 94,9 | 95,9 | 93,8 | 95,0
VD-313Q 18 58,3 51,809 1.4310 655,863 45,64 12,66 70,1 | 91,7 | 70,2 | 48,3
VD-339A-04 21 65 53,639 1.4310 1000,371 46,35 18,65 69,6 | 91,3 | 70,8 | 46,7
VD-339D 20 64,4 57,566 1.4310 787,961 50,71 13,69 67,5 | 93,1 | 66,0 | 43,5
VD-339V-06 19 63 138,463 1.4310 1568,791 51,67 11,33 50,5 | 89,7 | 43,8 | 18,1
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-313A-07

Ursprungsland: DE, German; Druckfeder VD-313A-07
