Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Staffelpreise - Druckfeder VD-310A

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

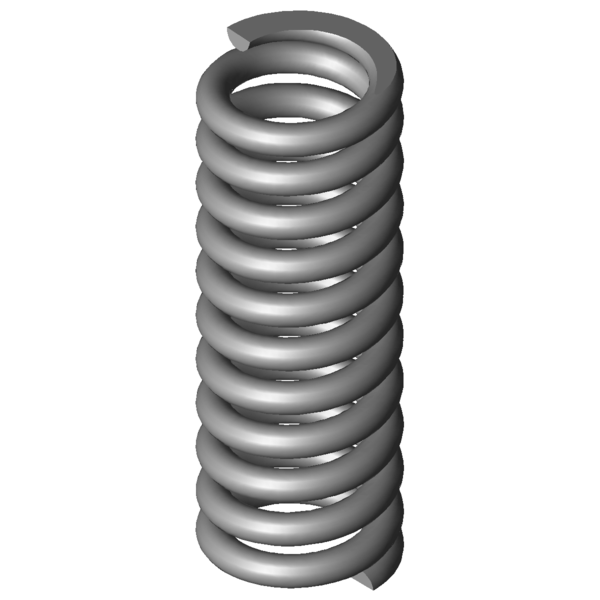

Produktbild Druckfeder VD-310A
Produktbild Druckfeder VD-310A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-310A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,1 mm Hülsendurchmesser
L0 54 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 306,998 N Höchstkraft der Feder
Ln 40,98 mm Kleinste Länge der Feder
sn 13,02 mm Größter Federweg bei statischer Belastung
Fndyn 257,718 N Dynamische Höchstkraft
Lndyn 43,07 mm Kleinste Länge dynamische Belastung
shdyn 9,81 mm Größter Federweg dynamische Belastung
S 5,347 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 23,579 N/mm Federrate
Gewicht 36,7484 g Gewicht des Artikels
Fntol 40,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 39,32 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,27 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Kraft-Weg-Berechnung Druckfeder VD-310A

Anfrageformular Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Anfrageformular Druckfeder VD-310A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-310A Edelstahl Ø 3,2 x 16 x 54 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-310A 1.4310 3,2 19,2 54 306,998 40,98 13,02 9,5 23,579 100,0 | 100,0 | 100,0 | 100,0
D-310A EN 10270-1 3,2 19,2 54 357,433 40,98 13,02 9,5 27,453 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207J-04 16,5 52,5 1,544 1.4310 51,824 18,94 33,56 37,0 | 76,7 | 27,8 | 6,5
VD-247D-06 20 50 2,182 1.4310 41,741 30,87 19,13 44,6 | 83,7 | 40,8 | 9,3
VD-232L-01 20 56 2,344 1.4310 88,455 18,26 37,74 41,5 | 82,9 | 31,7 | 9,9
VD-214 17,6 51,1 2,545 1.4310 88,709 16,25 34,85 40,9 | 78,8 | 33,1 | 10,8
VD-232L 20 51,5 2,77 1.4310 98,322 16,01 35,49 42,9 | 82,5 | 34,4 | 11,7
VD-240A 22 55,4 3,182 1.4310 119,795 17,75 37,65 44,2 | 82,4 | 36,8 | 13,5
VD-249A 18 56 4,021 1.4310 127,341 24,33 31,67 47,5 | 84,2 | 41,3 | 17,1
VD-263M-01 19 57 5,086 1.4310 154,577 26,61 30,39 51,9 | 87,5 | 46,6 | 21,6
VD-263VC 20 60,9 5,195 1.4310 171,736 27,84 33,06 51,7 | 85,5 | 47,7 | 22,0
VD-275 22,5 54 7,768 1.4310 252,891 21,45 32,56 60,6 | 87,8 | 61,2 | 32,9
VD-281 18,5 61 9,817 1.4310 307,47 29,68 31,32 66,7 | 87,7 | 70,7 | 41,6
VD-283A-10 16,5 52 16,608 1.4310 365,381 30 22 76,3 | 86,8 | 71,6 | 70,4
VD-308A-01 22 56 18,411 1.4310 404,254 34,04 21,96 80,1 | 94,6 | 67,6 | 78,1
VD-288X-06 19,4 51 21,195 1.4310 467,351 28,95 22,05 82,3 | 94,7 | 62,4 | 89,9
VD-310A 19,2 54 23,579 1.4310 306,998 40,98 13,02 100,0 | 100,0 | 100,0 | 100,0
VD-288ZD 17,5 50 25,831 1.4310 344,948 36,65 13,35 92,3 | 92,5 | 93,3 | 91,3
VD-311 19,2 59 26,353 1.4310 570,805 37,34 21,66 81,2 | 97,2 | 56,9 | 89,5
VD-288Z-62 17 49,8 30,387 1.4310 453,285 34,88 14,92 82,2 | 91,5 | 77,5 | 77,6
VD-313A-06 19,5 51 30,509 1.4310 439,503 36,59 14,41 84,7 | 96,6 | 80,1 | 77,3
VD-313Q 18 58,3 51,809 1.4310 655,863 45,64 12,66 69,8 | 91,8 | 72,0 | 45,5
VD-339A-01 21,5 50 64,301 1.4310 813,639 37,35 12,65 63,8 | 87,3 | 67,4 | 36,7
VD-339E-03 18 53 96,038 1.4310 669,892 46,02 6,98 55,0 | 90,6 | 49,7 | 24,6
VD-339V-06 19 63 138,463 1.4310 1568,791 51,67 11,33 51,9 | 85,3 | 53,3 | 17,0
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-310A

Ursprungsland: DE, German; Druckfeder VD-310A
