Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Staffelpreise - Druckfeder VD-308A-01

Bestellmenge Einzelpreis [EUR]
1 6,0600 EUR
2 4,2700 EUR
3 4,0700 EUR
7 3,2700 EUR
17 1,9600 EUR
37 1,5300 EUR
75 1,4100 EUR
125 1,1143 EUR
175 1,0455 EUR
250 0,9455 EUR
350 0,8716 EUR
450 0,8148 EUR

Druckfeder Kaufen

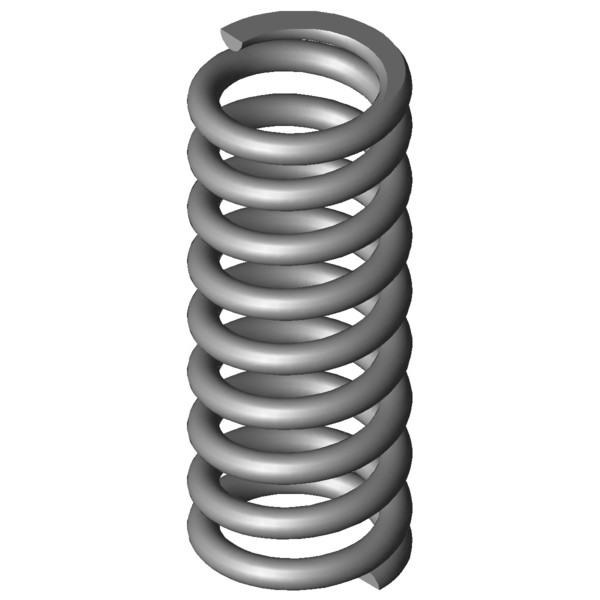

Produktbild Druckfeder VD-308A-01
Produktbild Druckfeder VD-308A-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-308A-01

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 18,8 mm Mittlerer Windungsdurchmesser
De 22 mm Äußerer Windungsdurchmesser
Dd 14,8 mm Dorndurchmesser
Dh 22,9 mm Hülsendurchmesser
L0 56 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 404,254 N Höchstkraft der Feder
Ln 34,04 mm Kleinste Länge der Feder
sn 21,96 mm Größter Federweg bei statischer Belastung
Fndyn 370,794 N Dynamische Höchstkraft
Lndyn 35,86 mm Kleinste Länge dynamische Belastung
shdyn 7,15 mm Größter Federweg dynamische Belastung
S 7,04 mm Steigung der Feder
n 7,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 18,411 N/mm Federrate
Gewicht 35,6699 g Gewicht des Artikels
Fntol 32,97 N (+/-) Toleranz für statische Höchstkraft
Fndtol 32,38 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,21 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe Q - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Kraft-Weg-Berechnung Druckfeder VD-308A-01

Anfrageformular Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Anfrageformular Druckfeder VD-308A-01

Ähnliche Druckfedern im Umfeld der Druckfeder VD-308A-01 Edelstahl Ø 3,2 x 18,8 x 56 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-308A-01 1.4310 3,2 22 56 404,254 34,04 21,96 7,5 18,411 100,0 | 100,0 | 100,0 | 100,0
D-308A-01 EN 10270-1 3,2 22 56 470,668 34,04 21,96 7,5 21,435 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-14 23,5 58 2,561 1.4310 102,321 18,05 39,95 46,1 | 84,2 | 40,1 | 13,9
VD-247C 20,5 62 2,601 1.4310 96,556 24,88 37,12 45,9 | 82,0 | 41,5 | 14,1
VD-232L 20 51,5 2,77 1.4310 98,322 16,01 35,49 46,0 | 79,7 | 43,1 | 15,0
VD-240A 22 55,4 3,182 1.4310 119,795 17,75 37,65 49,5 | 87,1 | 44,0 | 17,3
VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 48,1 | 84,3 | 42,6 | 17,3
VD-263K 24 59,1 3,597 1.4310 142,478 19,49 39,61 50,0 | 85,1 | 45,3 | 19,5
VD-249A 18 56 4,021 1.4310 127,341 24,33 31,67 51,2 | 81,4 | 50,4 | 21,8
VD-275A 22,5 60 5,026 1.4310 148,707 30,42 29,59 57,5 | 89,7 | 55,5 | 27,3
VD-263M-01 19 57 5,086 1.4310 154,577 26,61 30,39 55,8 | 84,5 | 55,2 | 27,6
VD-263VC 20 60,9 5,195 1.4310 171,736 27,84 33,06 55,9 | 84,9 | 54,5 | 28,2
VD-273A-04 24 52 6,253 1.4310 189,779 21,65 30,35 60,4 | 87,5 | 59,7 | 34,0
VD-275 22,5 54 7,768 1.4310 252,891 21,45 32,56 66,0 | 90,8 | 65,0 | 42,2
VD-305A 23,2 61 13,493 1.4310 311,496 37,91 23,09 85,0 | 95,5 | 86,1 | 73,3
VD-288Z-52 21 60,5 14,297 1.4310 358,478 35,43 25,07 86,6 | 93,9 | 88,1 | 77,7
VD-308A-01 22 56 18,411 1.4310 404,254 34,04 21,96 100,0 | 100,0 | 100,0 | 100,0
VD-305 23,2 49,5 20,852 1.4310 473,531 26,79 22,71 91,2 | 94,4 | 91,0 | 88,3
VD-313L-02 25 57 21,423 1.4310 444,403 36,26 20,74 90,1 | 91,7 | 92,7 | 85,9
VD-310A 19,2 54 23,579 1.4310 306,998 40,98 13,02 80,1 | 94,6 | 67,6 | 78,1
VD-311 19,2 59 26,353 1.4310 570,805 37,34 21,66 82,9 | 94,1 | 84,7 | 69,9
VD-313N-10 22,5 60 29,025 1.4310 638,076 38,02 21,98 79,5 | 93,3 | 81,6 | 63,4
VD-339A-01 21,5 50 64,301 1.4310 813,639 37,35 12,65 57,1 | 89,0 | 53,6 | 28,6
VD-339T-10 22 50 121,725 1.4310 1491,136 37,75 12,25 47,8 | 86,8 | 41,4 | 15,1
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder VD-308A-01

Ursprungsland: DE, German; Druckfeder VD-308A-01
