Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Staffelpreise - Druckfeder VD-339A-01

Bestellmenge	Einzelpreis [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Druckfeder Kaufen

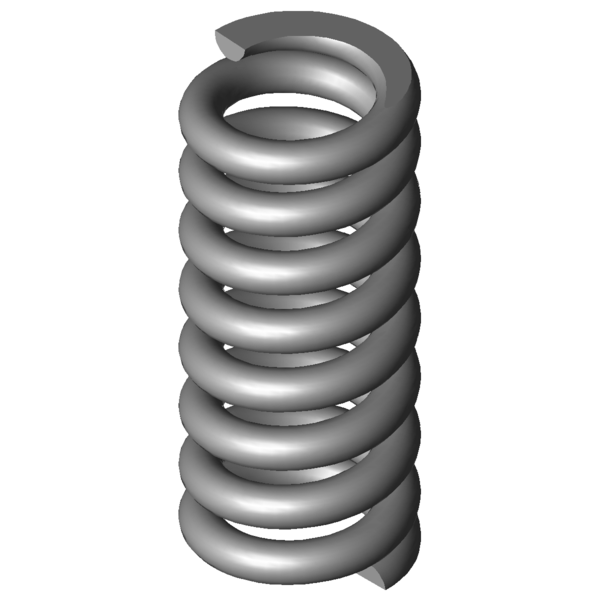

Produktbild Druckfeder VD-339A-01

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-339A-01

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	17,5	mm	Mittlerer Windungsdurchmesser
De	21,5	mm	Äußerer Windungsdurchmesser
Dd	12,6	mm	Dorndurchmesser
Dh	22,5	mm	Hülsendurchmesser
L0	50	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	813,639	N	Höchstkraft der Feder
Ln	37,35	mm	Kleinste Länge der Feder
sn	12,65	mm	Größter Federweg bei statischer Belastung
Fndyn	705,386	N	Dynamische Höchstkraft
Lndyn	39,03	mm	Kleinste Länge dynamische Belastung
shdyn	3,02	mm	Größter Federweg dynamische Belastung
S	7,077	mm	Steigung der Feder
n	6,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	64,301	N/mm	Federrate
Gewicht	46,4191	g	Gewicht des Artikels
Fntol	87,33	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	85,46	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,98	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AD	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Kraft-Weg-Berechnung Druckfeder VD-339A-01

Anfrageformular Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Anfrageformular Druckfeder VD-339A-01

Ähnliche Druckfedern im Umfeld der Druckfeder VD-339A-01 Edelstahl Ø 4 x 17,5 x 50 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-247D-05	20	43,5	4,001	1.4310	99,391	18,66	24,84	38,2 \| 76,7 \| 31,6 \| 6,2
VD-240	22	41	5	1.4310	134	14,2	26,8	38,7 \| 76,6 \| 31,8 \| 7,8
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	41,7 \| 82,7 \| 32,5 \| 9,7
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	43,5 \| 83,5 \| 35,0 \| 12,1
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	57,1 \| 89,0 \| 53,6 \| 28,6
VD-288ZA	21,5	45	20,352	1.4310	405,192	25,09	19,91	58,9 \| 88,3 \| 56,7 \| 31,6
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	60,0 \| 90,6 \| 57,0 \| 32,4
VD-288X-06	19,4	51	21,195	1.4310	467,351	28,95	22,05	59,1 \| 86,9 \| 57,4 \| 33,0
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	60,1 \| 85,2 \| 60,9 \| 34,4
VD-310A	19,2	54	23,579	1.4310	306,998	40,98	13,02	63,8 \| 87,3 \| 67,4 \| 36,7
VD-288ZD	17,5	50	25,831	1.4310	344,948	36,65	13,35	64,7 \| 85,5 \| 68,6 \| 40,2
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	66,1 \| 90,8 \| 65,3 \| 42,4
VD-313A-06	19,5	51	30,509	1.4310	439,503	36,59	14,41	69,6 \| 90,4 \| 70,9 \| 47,4
VD-336	24	49	50,909	1.4310	813,273	33,03	15,98	88,2 \| 95,9 \| 89,6 \| 79,1
VD-339A-01	21,5	50	64,301	1.4310	813,639	37,35	12,65	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339T-10	22	50	121,725	1.4310	1491,136	37,75	12,25	74,7 \| 95,5 \| 75,7 \| 52,8
VD-339T	22	44,9	121,725	1.4310	987,624	36,79	8,11	72,7 \| 92,1 \| 73,2 \| 52,8

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder VD-339A-01

Ursprungsland: DE, German; Druckfeder VD-339A-01
