Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Staffelpreise - Druckfeder VD-336

Bestellmenge	Einzelpreis [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Druckfeder Kaufen

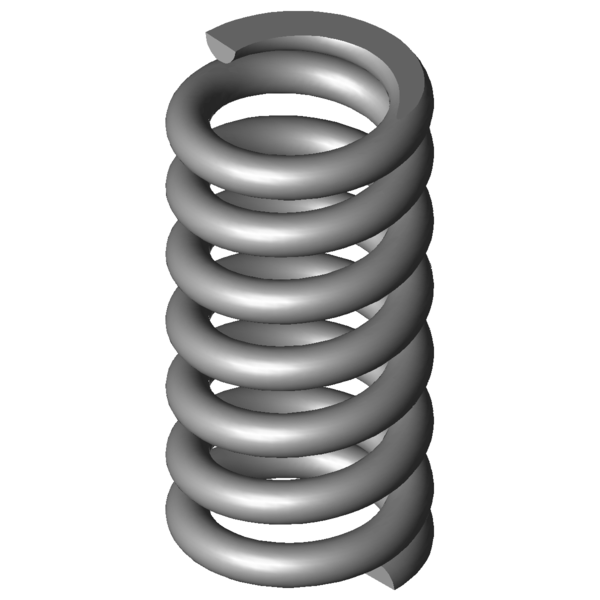

Produktbild Druckfeder VD-336

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-336

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1	-	N	Kraft der Feder vorgespannt
L1	-	mm	Länge der Feder vorgespannt
s1	-	mm	Strecke der Feder vorgespannt
F2	-	N	Kraft der Feder gespannt
L2	-	mm	Länge der Feder gespannt
s2	-	mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di	-	mm	Innerer Windungsdurchmesser
D	20	mm	Mittlerer Windungsdurchmesser
De	24	mm	Äußerer Windungsdurchmesser
Dd	15,2	mm	Dorndurchmesser
Dh	25,1	mm	Hülsendurchmesser
L0	49	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	813,273	N	Höchstkraft der Feder
Ln	33,03	mm	Kleinste Länge der Feder
sn	15,98	mm	Größter Federweg bei statischer Belastung
Fndyn	725,455	N	Dynamische Höchstkraft
Lndyn	34,75	mm	Kleinste Länge dynamische Belastung
shdyn	2,63	mm	Größter Federweg dynamische Belastung
S	8,182	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt	-	Stück	Anzahl der Gesamtwindungen
R	50,909	N/mm	Federrate
Gewicht	46,8092	g	Gewicht des Artikels
Fntol	71,13	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	69,78	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,96	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AG	-	Preisgruppe für diesen Artikel
F1tol	-	N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol	-	N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Kraft-Weg-Berechnung Druckfeder VD-336

Anfrageformular Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Anfrageformular Druckfeder VD-336

Ähnliche Druckfedern im Umfeld der Druckfeder VD-336 Edelstahl Ø 4 x 20 x 49 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-245	21	45	3,711	1.4310	101,725	17,59	27,41	50,4 \| 81,3 \| 52,2 \| 17,8
VD-239A-10	23,5	43	4,025	1.4310	121,093	12,91	30,09	50,8 \| 82,7 \| 50,5 \| 19,3
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	43,3 \| 78,3 \| 40,5 \| 11,1
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	57,8 \| 87,2 \| 56,3 \| 30,0
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	59,1 \| 90,0 \| 57,5 \| 30,0
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	62,6 \| 88,9 \| 61,6 \| 37,2
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	52,5 \| 87,2 \| 49,5 \| 21,0
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	91,2 \| 94,4 \| 91,0 \| 88,3
VD-288ZA	21,5	45	20,352	1.4310	405,192	25,09	19,91	92,2 \| 92,4 \| 86,6 \| 97,6
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	65,2 \| 87,5 \| 67,1 \| 41,0
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	66,2 \| 90,7 \| 65,8 \| 42,1
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	85,8 \| 93,0 \| 87,8 \| 76,5
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	79,9 \| 89,5 \| 80,8 \| 69,5
VD-336	24	49	50,909	1.4310	813,273	33,03	15,98	65,7 \| 91,9 \| 64,3 \| 41,0
VD-339A-01	21,5	50	64,301	1.4310	813,639	37,35	12,65	60,0 \| 90,6 \| 57,0 \| 32,4
VD-339T-10	22	50	121,725	1.4310	1491,136	37,75	12,25	49,4 \| 88,3 \| 42,8 \| 17,1
VD-339T	22	44,9	121,725	1.4310	987,624	36,79	8,11	48,2 \| 85,5 \| 41,8 \| 17,1

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder VD-336

Ursprungsland: DE, German; Druckfeder VD-336
