Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Staffelpreise - Druckfeder VD-304A

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

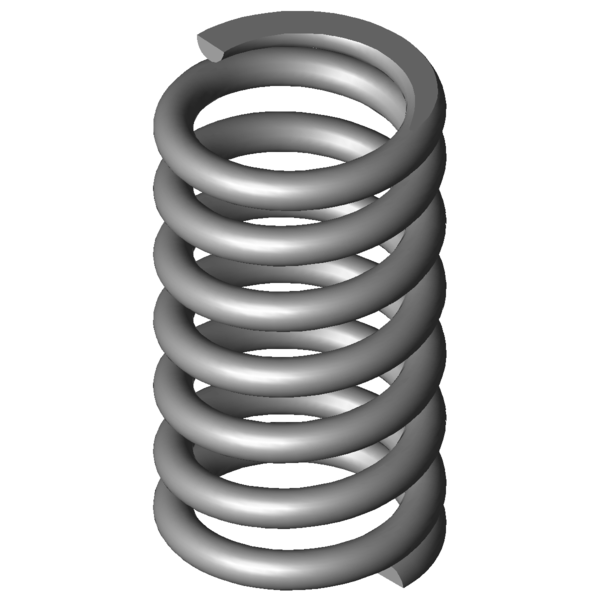

Produktbild Druckfeder VD-304A
Produktbild Druckfeder VD-304A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-304A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 23,2 mm Äußerer Windungsdurchmesser
Dd 16,1 mm Dorndurchmesser
Dh 24,2 mm Hülsendurchmesser
L0 42 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 317,138 N Höchstkraft der Feder
Ln 26,79 mm Kleinste Länge der Feder
sn 15,21 mm Größter Federweg bei statischer Belastung
Fndyn 287,971 N Dynamische Höchstkraft
Lndyn 28,19 mm Kleinste Länge dynamische Belastung
shdyn 7,62 mm Größter Federweg dynamische Belastung
S 7,055 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 20,852 N/mm Federrate
Gewicht 29,9579 g Gewicht des Artikels
Fntol 30,09 N (+/-) Toleranz für statische Höchstkraft
Fndtol 29,58 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,01 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Kraft-Weg-Berechnung Druckfeder VD-304A

Anfrageformular Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Anfrageformular Druckfeder VD-304A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-304A Edelstahl Ø 3,2 x 20 x 42 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-304A 1.4310 3,2 23,2 42 317,138 26,79 15,21 5,5 20,852 100,0 | 100,0 | 100,0 | 100,0
D-304A EN 10270-1 3,2 23,2 42 369,24 26,79 15,21 5,5 24,278 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-01 25 40,5 3,288 1.4310 90,117 13,09 27,41 47,2 | 83,9 | 42,0 | 15,8
VD-245 21 45 3,711 1.4310 101,725 17,59 27,41 47,9 | 82,1 | 43,8 | 17,8
VD-247D-05 20 43,5 4,001 1.4310 99,391 18,66 24,84 49,1 | 81,8 | 46,3 | 19,2
VD-247B 20,5 41 4,02 1.4310 94,428 17,51 23,49 49,8 | 82,8 | 47,3 | 19,3
VD-239A-10 23,5 43 4,025 1.4310 121,093 12,91 30,09 50,0 | 86,3 | 44,4 | 19,3
VD-240 22 41 5 1.4310 134 14,2 26,8 52,8 | 85,0 | 49,5 | 24,0
VD-239B 22 36,7 5 1.4310 119,75 12,75 23,95 52,1 | 81,6 | 50,6 | 24,0
VD-263J 24 39,2 5,653 1.4310 142,427 14 25,2 55,3 | 86,3 | 52,6 | 27,1
VD-274A 22,5 40 7,768 1.4310 144,137 21,45 18,56 63,7 | 90,1 | 63,7 | 37,2
VD-263VB 20 41,1 8,029 1.4310 172,303 19,64 21,46 62,1 | 85,3 | 62,6 | 38,5
VD-273A-02 24 37,5 9,826 1.4310 215,193 15,6 21,9 67,9 | 88,0 | 68,7 | 47,1
VD-274 22,5 36 12,207 1.4310 250,671 15,47 20,54 74,0 | 86,9 | 76,5 | 58,5
VD-288Q 20 39,5 19,217 1.4310 309,174 23,41 16,09 92,5 | 89,3 | 96,0 | 92,2
VD-288ZA 21,5 45 20,352 1.4310 405,192 25,09 19,91 89,4 | 93,3 | 77,3 | 97,6
VD-304A 23,2 42 20,852 1.4310 317,138 26,79 15,21 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-51 21 41,4 22,096 1.4310 361,468 25,04 16,36 93,0 | 94,3 | 90,4 | 94,4
VD-288Z-56 20 39,5 24,043 1.4310 308,548 26,67 12,83 89,6 | 91,3 | 90,8 | 86,7
VD-288ZB 19,5 40 26,296 1.4310 351,926 26,62 13,38 86,4 | 91,0 | 89,0 | 79,3
VD-313K-01 25 43 29,992 1.4310 451,258 27,95 15,05 82,4 | 93,1 | 84,6 | 69,5
VD-304 23,2 33,5 32,768 1.4310 462,807 19,38 14,12 79,2 | 93,3 | 80,7 | 63,6
VD-313A-05 19,5 44 36,159 1.4310 437,244 31,91 12,09 75,3 | 92,2 | 76,0 | 57,7
VD-336 24 49 50,909 1.4310 813,273 33,03 15,98 65,2 | 87,5 | 67,1 | 41,0
VD-339A-02 21 40 82,897 1.4310 597,184 32,8 7,2 54,6 | 88,6 | 50,2 | 25,1
VD-339C 20 40,6 99,432 1.4310 782,727 32,73 7,87 51,6 | 87,6 | 46,1 | 21,0
VD-339T 22 44,9 121,725 1.4310 987,624 36,79 8,11 48,8 | 86,5 | 42,7 | 17,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-304A

Ursprungsland: DE, German; Druckfeder VD-304A
