Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Staffelpreise - Druckfeder VD-304

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

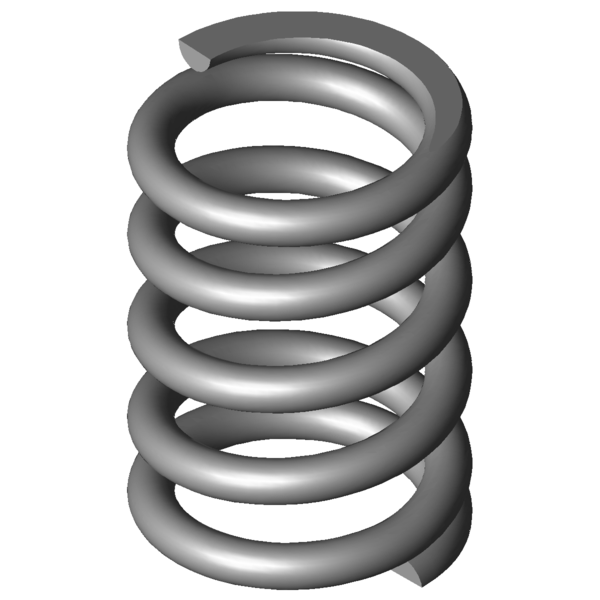

Produktbild Druckfeder VD-304
Produktbild Druckfeder VD-304
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-304

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 23,2 mm Äußerer Windungsdurchmesser
Dd 16,1 mm Dorndurchmesser
Dh 24,2 mm Hülsendurchmesser
L0 33,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 462,807 N Höchstkraft der Feder
Ln 19,38 mm Kleinste Länge der Feder
sn 14,12 mm Größter Federweg bei statischer Belastung
Fndyn 400,753 N Dynamische Höchstkraft
Lndyn 21,27 mm Kleinste Länge dynamische Belastung
shdyn 2,92 mm Größter Federweg dynamische Belastung
S 8,657 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 32,768 N/mm Federrate
Gewicht 21,9691 g Gewicht des Artikels
Fntol 36,03 N (+/-) Toleranz für statische Höchstkraft
Fndtol 35,52 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,73 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Kraft-Weg-Berechnung Druckfeder VD-304

Anfrageformular Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Anfrageformular Druckfeder VD-304

Ähnliche Druckfedern im Umfeld der Druckfeder VD-304 Edelstahl Ø 3,2 x 20 x 33,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-304 1.4310 3,2 23,2 33,5 462,807 19,38 14,12 3,5 32,768 100,0 | 100,0 | 100,0 | 100,0
D-304 EN 10270-1 3,2 23,2 33,5 538,84 19,38 14,12 3,5 38,151 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-232K 20 34,1 4,353 1.4310 98,401 11,5 22,6 45,1 | 80,2 | 41,9 | 13,3
VD-239B 22 36,7 5 1.4310 119,75 12,75 23,95 46,8 | 82,9 | 42,4 | 15,3
VD-263J 24 39,2 5,653 1.4310 142,427 14 25,2 48,1 | 83,6 | 43,4 | 17,2
VD-274A 22,5 40 7,768 1.4310 144,137 21,45 18,56 54,5 | 86,3 | 53,6 | 23,7
VD-263H-10 24 26,5 8,793 1.4310 139,812 10,6 15,9 55,9 | 81,5 | 59,5 | 26,8
VD-273A-02 24 37,5 9,826 1.4310 215,193 15,6 21,9 57,8 | 88,0 | 55,5 | 30,0
VD-288F 22,7 34 10,568 1.4310 116,705 22,96 11,04 59,2 | 93,6 | 51,7 | 32,3
VD-274 22,5 36 12,207 1.4310 250,671 15,47 20,54 62,7 | 89,4 | 61,5 | 37,2
VD-273B 22,5 27 12,207 1.4310 140,808 15,47 11,54 59,5 | 85,2 | 56,1 | 37,2
VD-278C 19,5 35 12,649 1.4310 176,092 21,08 13,92 64,3 | 86,0 | 68,3 | 38,6
VD-279A 18,5 32 18,544 1.4310 258,384 18,07 13,93 72,8 | 84,5 | 77,2 | 56,6
VD-304A 23,2 42 20,852 1.4310 317,138 26,79 15,21 79,2 | 93,3 | 80,7 | 63,6
VD-303A-10 27,2 32 26,548 1.4310 418,133 16,25 15,75 88,2 | 93,6 | 90,0 | 81,0
VD-288Z-30 21,5 30 31,982 1.4310 379,024 18,15 11,85 90,8 | 92,0 | 82,9 | 97,6
VD-304 23,2 33,5 32,768 1.4310 462,807 19,38 14,12 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-50 21 28,5 34,722 1.4310 360,521 18,12 10,38 86,6 | 89,8 | 75,7 | 94,4
VD-288X-03 19,4 32 36,738 1.4310 468,411 19,25 12,75 91,2 | 89,9 | 94,6 | 89,2
VD-313K 25 33,3 42,846 1.4310 495,818 21,73 11,57 85,9 | 93,7 | 87,6 | 76,5
VD-313A-03 19,5 32 57,429 1.4310 543,593 22,53 9,47 75,1 | 92,2 | 76,1 | 57,1
VD-335 24 33,5 80 1.4310 766 23,93 9,58 65,8 | 92,2 | 64,1 | 41,0
VD-339E-01 19 35 147,49 1.4310 1005,926 28,18 6,82 51,7 | 85,9 | 47,2 | 22,2
VD-339R-12 22,5 33,5 175,781 1.4310 1195,313 26,7 6,8 50,5 | 89,4 | 43,4 | 18,6
VD-339S 22 31,8 191,283 1.4310 978,93 26,68 5,12 48,6 | 87,0 | 41,8 | 17,1
VD-339V-04 19 31 336,268 1.4310 1489,669 26,57 4,43 40,9 | 81,8 | 31,2 | 9,7
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder VD-304

Ursprungsland: DE, German; Druckfeder VD-304
