Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Staffelpreise - Druckfeder VD-303A-10

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

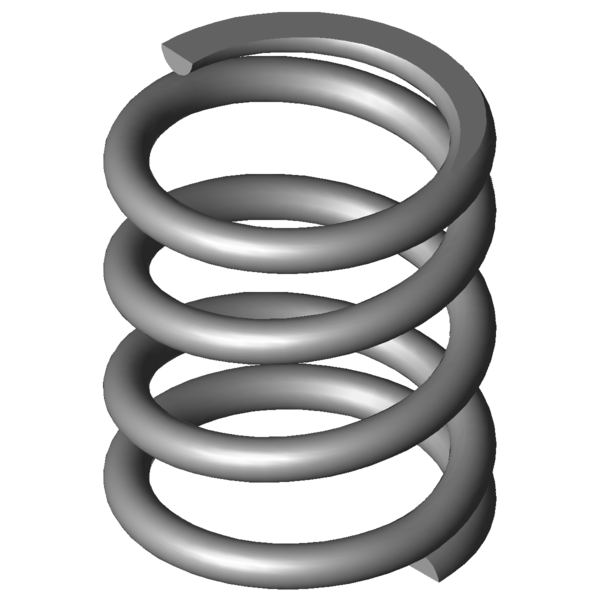

Produktbild Druckfeder VD-303A-10
Produktbild Druckfeder VD-303A-10
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-303A-10

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 24 mm Mittlerer Windungsdurchmesser
De 27,2 mm Äußerer Windungsdurchmesser
Dd 20 mm Dorndurchmesser
Dh 28,4 mm Hülsendurchmesser
L0 32 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 418,133 N Höchstkraft der Feder
Ln 16,25 mm Kleinste Länge der Feder
sn 15,75 mm Größter Federweg bei statischer Belastung
Fndyn 350,436 N Dynamische Höchstkraft
Lndyn 18,8 mm Kleinste Länge dynamische Belastung
shdyn 3,1 mm Größter Federweg dynamische Belastung
S 11,52 mm Steigung der Feder
n 2,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 26,548 N/mm Federrate
Gewicht 21,5697 g Gewicht des Artikels
Fntol 30,22 N (+/-) Toleranz für statische Höchstkraft
Fndtol 29,87 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,74 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Kraft-Weg-Berechnung Druckfeder VD-303A-10

Anfrageformular Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Anfrageformular Druckfeder VD-303A-10

Ähnliche Druckfedern im Umfeld der Druckfeder VD-303A-10 Edelstahl Ø 3,2 x 24 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-303A-10 1.4310 3,2 27,2 32 418,133 16,25 15,75 2,5 26,548 100,0 | 100,0 | 100,0 | 100,0
D-303A-10 EN 10270-1 3,2 27,2 32 488,372 16,2 15,8 2,5 30,91 92,8 | 100,0 | 92,7 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207P 23,6 27,5 1,077 1.4310 14,251 14,27 13,23 40,7 | 74,2 | 43,7 | 4,1
VD-180Y-01 19 32 1,091 1.4310 25,5 8,64 23,36 36,8 | 69,6 | 36,8 | 4,1
VD-207JQ 22 33,3 1,469 1.4310 33,868 10,25 23,05 39,5 | 74,6 | 38,2 | 5,5
VD-234K-01 30 34,5 2,834 1.4310 68,594 10,3 24,2 44,5 | 82,0 | 40,7 | 10,7
VD-239A-08 25 25 5,114 1.4310 77,477 9,85 15,15 51,4 | 77,5 | 57,4 | 19,3
VD-288K-20 30 34 7,636 1.4310 123,954 17,77 16,23 61,0 | 90,8 | 63,3 | 28,8
VD-263H-10 24 26,5 8,793 1.4310 139,812 10,6 15,9 59,8 | 79,9 | 66,2 | 33,1
VD-268G 27,5 28,5 9,722 1.4310 159,931 12,05 16,45 64,1 | 88,7 | 67,0 | 36,6
VD-273A-02 24 37,5 9,826 1.4310 215,193 15,6 21,9 60,9 | 83,9 | 61,7 | 37,0
VD-288F 22,7 34 10,568 1.4310 116,705 22,96 11,04 58,7 | 87,3 | 49,0 | 39,8
VD-274 22,5 36 12,207 1.4310 250,671 15,47 20,54 65,8 | 83,2 | 68,3 | 46,0
VD-288Z-31 28 40 12,96 1.4310 276,777 18,64 21,36 69,7 | 90,3 | 70,0 | 48,8
VD-288Z-41 27 37,2 14,648 1.4310 273,076 18,56 18,64 74,4 | 93,0 | 74,9 | 55,2
VD-313J-01 31,6 33,3 19,128 1.4310 212,26 22,2 11,1 74,3 | 90,4 | 60,6 | 72,0
VD-303A-10 27,2 32 26,548 1.4310 418,133 16,25 15,75 100,0 | 100,0 | 100,0 | 100,0
VD-313J-06 28,6 38,9 26,874 1.4310 454,935 21,97 16,93 93,3 | 88,8 | 92,5 | 98,8
VD-288Z-30 21,5 30 31,982 1.4310 379,024 18,15 11,85 84,9 | 88,8 | 82,9 | 83,0
VD-304 23,2 33,5 32,768 1.4310 462,807 19,38 14,12 88,2 | 93,6 | 90,0 | 81,0
VD-303B 23,2 28 32,768 1.4310 282,583 19,38 8,62 77,7 | 90,9 | 61,2 | 81,0
VD-288X-03 19,4 32 36,738 1.4310 468,411 19,25 12,75 81,6 | 87,3 | 85,1 | 72,3
VD-313K 25 33,3 42,846 1.4310 495,818 21,73 11,57 77,7 | 92,3 | 78,9 | 62,0
VD-334A-02 27 37 52,601 1.4310 678,557 24,1 12,9 70,3 | 88,6 | 71,8 | 50,5
VD-313A-03 19,5 32 57,429 1.4310 543,593 22,53 9,47 68,1 | 89,6 | 68,5 | 46,2
VD-335 24 33,5 80 1.4310 766 23,93 9,58 59,6 | 87,9 | 57,7 | 33,2
VD-339R-05 27 37 90 1.4310 904,5 26,95 10,05 56,7 | 85,6 | 55,0 | 29,5
VD-359B 30 34 100 1.4310 409,375 29,91 4,09 57,1 | 82,9 | 61,9 | 26,5
VD-339R-12 22,5 33,5 175,781 1.4310 1195,313 26,7 6,8 45,8 | 83,1 | 39,1 | 15,1
VD-339S 22 31,8 191,283 1.4310 978,93 26,68 5,12 45,1 | 83,8 | 37,6 | 13,9
VD-364O 28 39,3 200,837 1.4310 1333,91 32,66 6,64 43,0 | 78,9 | 36,8 | 13,2
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder VD-303A-10

Ursprungsland: DE, German; Druckfeder VD-303A-10
