Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Staffelpreise - Druckfeder VD-288Z-31

Bestellmenge	Einzelpreis [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Druckfeder Kaufen

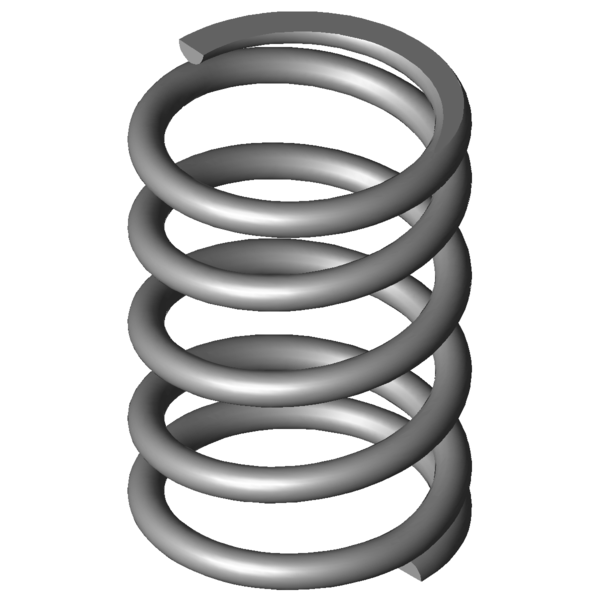

Produktbild Druckfeder VD-288Z-31

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288Z-31

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	28	mm	Äußerer Windungsdurchmesser
Dd	21,2	mm	Dorndurchmesser
Dh	29,1	mm	Hülsendurchmesser
L0	40	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	276,777	N	Höchstkraft der Feder
Ln	18,64	mm	Kleinste Länge der Feder
sn	21,36	mm	Größter Federweg bei statischer Belastung
Fndyn	262,958	N	Dynamische Höchstkraft
Lndyn	19,71	mm	Kleinste Länge dynamische Belastung
shdyn	6,56	mm	Größter Federweg dynamische Belastung
S	10,571	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	12,96	N/mm	Federrate
Gewicht	24,136	g	Gewicht des Artikels
Fntol	20,35	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	20,11	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,45	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,03	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	O	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Kraft-Weg-Berechnung Druckfeder VD-288Z-31

Anfrageformular Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Anfrageformular Druckfeder VD-288Z-31

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288Z-31 Edelstahl Ø 3 x 25 x 40 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-206D-12	20,4	40	1,4	1.4310	42,566	9,6	30,4	42,3 \| 73,2 \| 42,8 \| 10,8
VD-233E-22	30	42	1,82	1.4310	59,072	9,55	32,45	46,8 \| 82,9 \| 43,6 \| 14,0
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	53,5 \| 82,1 \| 56,5 \| 21,9
VD-239A-01	25	40,5	3,288	1.4310	90,117	13,09	27,41	55,2 \| 84,9 \| 55,2 \| 25,4
VD-239A-10	23,5	43	4,025	1.4310	121,093	12,91	30,09	56,5 \| 81,2 \| 57,4 \| 31,1
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	59,7 \| 87,5 \| 59,1 \| 32,6
VD-240	22	41	5	1.4310	134	14,2	26,8	61,2 \| 80,9 \| 64,1 \| 38,6
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	65,8 \| 85,7 \| 68,1 \| 43,6
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	68,5 \| 87,7 \| 69,6 \| 48,2
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	70,0 \| 90,6 \| 60,4 \| 58,9
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	75,5 \| 90,6 \| 76,9 \| 58,9
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	72,4 \| 87,9 \| 69,5 \| 59,9
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	83,7 \| 87,6 \| 87,6 \| 75,8
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	84,9 \| 90,5 \| 87,6 \| 76,5
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	92,6 \| 96,5 \| 93,0 \| 88,4
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	85,4 \| 95,7 \| 83,2 \| 77,2
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	77,3 \| 90,6 \| 79,2 \| 62,1
VD-303A-10	27,2	32	26,548	1.4310	418,133	16,25	15,75	69,7 \| 90,3 \| 70,0 \| 48,8
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	70,4 \| 92,8 \| 70,0 \| 48,2
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	65,9 \| 88,5 \| 65,9 \| 43,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	60,3 \| 89,7 \| 59,4 \| 31,6
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	54,3 \| 83,4 \| 53,3 \| 26,3
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	54,4 \| 88,0 \| 50,6 \| 24,6
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	46,3 \| 83,3 \| 40,0 \| 15,6
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	46,1 \| 85,2 \| 38,8 \| 14,4
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	45,0 \| 83,6 \| 38,4 \| 13,0
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	45,3 \| 79,4 \| 43,4 \| 12,9
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	38,9 \| 84,3 \| 25,9 \| 6,5

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder VD-288Z-31

Ursprungsland: DE, German; Druckfeder VD-288Z-31
