Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Staffelpreise - Druckfeder VD-339O

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Druckfeder Kaufen

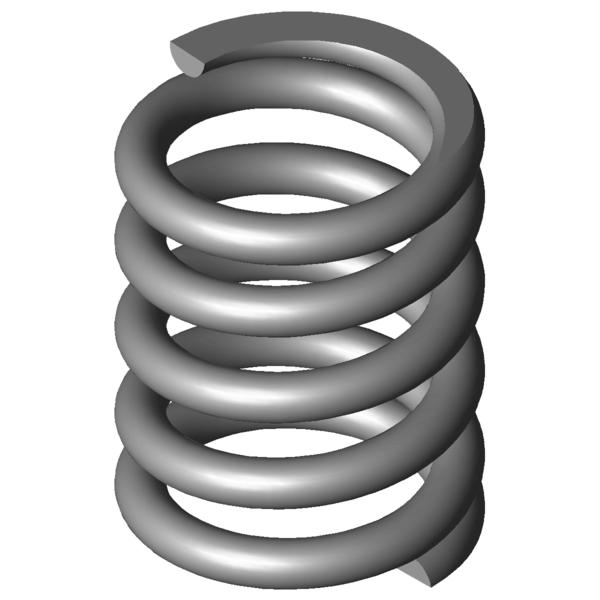

Produktbild Druckfeder VD-339O
Produktbild Druckfeder VD-339O
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-339O

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 27,5 mm Mittlerer Windungsdurchmesser
De 32 mm Äußerer Windungsdurchmesser
Dd 22,1 mm Dorndurchmesser
Dh 33,2 mm Hülsendurchmesser
L0 41,7 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 714,4 N Höchstkraft der Feder
Ln 27,21 mm Kleinste Länge der Feder
sn 14,49 mm Größter Federweg bei statischer Belastung
Fndyn 653,635 N Dynamische Höchstkraft
Lndyn 28,44 mm Kleinste Länge dynamische Belastung
shdyn 4,03 mm Größter Federweg dynamische Belastung
S 10,629 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 49,294 N/mm Federrate
Gewicht 59,7366 g Gewicht des Artikels
Fntol 64,62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 63,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,91 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Kraft-Weg-Berechnung Druckfeder VD-339O

Anfrageformular Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Anfrageformular Druckfeder VD-339O

Ähnliche Druckfedern im Umfeld der Druckfeder VD-339O Edelstahl Ø 4,5 x 27,5 x 41,7 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339O 1.4310 4,5 32 41,7 714,4 27,21 14,49 3,5 49,294 100,0 | 100,0 | 100,0 | 100,0
D-339O EN 10270-1 4,5 32 41,7 831,766 27,21 14,49 3,5 57,392 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288Z-20 33 48,3 7,5 1.4310 218,813 19,13 29,18 46,2 | 83,3 | 40,1 | 15,2
VD-288L 30 47 7,636 1.4310 223,221 17,77 29,23 45,8 | 81,6 | 40,4 | 15,5
VD-288K-20 30 34 7,636 1.4310 123,954 17,77 16,23 49,3 | 79,2 | 53,3 | 15,5
VD-298B 33 43 9,906 1.4310 226,081 20,18 22,82 52,0 | 88,4 | 47,6 | 20,1
VD-288Z-31 28 40 12,96 1.4310 276,777 18,64 21,36 54,3 | 83,4 | 53,3 | 26,3
VD-288Z-41 27 37,2 14,648 1.4310 273,076 18,56 18,64 55,9 | 80,1 | 58,0 | 29,7
VD-299 28,2 42,5 16,777 1.4310 381,759 19,75 22,75 59,5 | 85,8 | 58,6 | 34,0
VD-313J-01 31,6 33,3 19,128 1.4310 212,26 22,2 11,1 59,4 | 86,2 | 53,2 | 38,8
VD-324A 36 41 19,531 1.4310 317,5 24,74 16,26 66,1 | 92,0 | 66,8 | 39,6
VD-304A 23,2 42 20,852 1.4310 317,138 26,79 15,21 64,4 | 81,0 | 69,8 | 42,3
VD-313J-06 28,6 38,9 26,874 1.4310 454,935 21,97 16,93 72,2 | 87,6 | 74,6 | 54,5
VD-313K-01 25 43 29,992 1.4310 451,258 27,95 15,05 75,2 | 85,0 | 79,7 | 60,8
VD-330 29 41 40,96 1.4310 687,296 24,22 16,78 89,0 | 92,6 | 91,3 | 83,1
VD-354B 37 43 47,684 1.4310 604,382 30,33 12,67 91,3 | 91,2 | 86,0 | 96,8
VD-339O 32 41,7 49,294 1.4310 714,4 27,21 14,49 100,0 | 100,0 | 100,0 | 100,0
VD-334A-02 27 37 52,601 1.4310 678,557 24,1 12,9 91,0 | 87,3 | 92,0 | 93,7
VD-359A-01 34 48 56,058 1.4310 840,347 33,01 14,99 89,7 | 90,3 | 90,8 | 87,9
VD-360A 30 50 63,636 1.4310 554,83 41,28 8,72 78,5 | 89,1 | 68,9 | 77,5
VD-339R-05 27 37 90 1.4310 904,5 26,95 10,05 73,3 | 91,0 | 74,2 | 54,8
VD-360 30 41 100 1.4310 1109,375 29,91 11,09 71,3 | 94,0 | 70,5 | 49,3
VD-359B 30 34 100 1.4310 409,375 29,91 4,09 60,2 | 88,4 | 42,8 | 49,3
VD-364O 28 39,3 200,837 1.4310 1333,91 32,66 6,64 54,0 | 87,9 | 49,7 | 24,5
VD-389O 34 48,3 304,959 1.4310 2074,71 41,5 6,8 46,1 | 81,6 | 40,7 | 16,2
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder VD-339O

Ursprungsland: DE, German; Druckfeder VD-339O
