Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Staffelpreise - Druckfeder VD-299

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

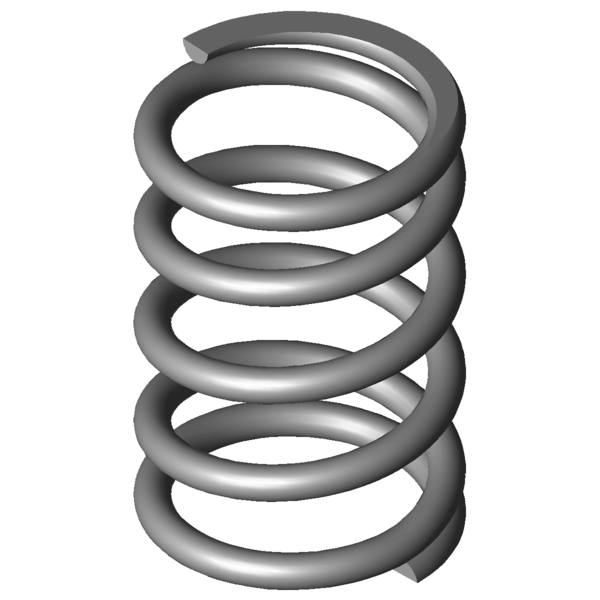

Produktbild Druckfeder VD-299
Produktbild Druckfeder VD-299
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-299

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 28,2 mm Äußerer Windungsdurchmesser
Dd 21 mm Dorndurchmesser
Dh 29,3 mm Hülsendurchmesser
L0 42,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 381,759 N Höchstkraft der Feder
Ln 19,75 mm Kleinste Länge der Feder
sn 22,75 mm Größter Federweg bei statischer Belastung
Fndyn 338,9 N Dynamische Höchstkraft
Lndyn 22,3 mm Kleinste Länge dynamische Belastung
shdyn 4,71 mm Größter Federweg dynamische Belastung
S 11,229 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 16,777 N/mm Federrate
Gewicht 27,4614 g Gewicht des Artikels
Fntol 25,61 N (+/-) Toleranz für statische Höchstkraft
Fndtol 25,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,97 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Kraft-Weg-Berechnung Druckfeder VD-299

Anfrageformular Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Anfrageformular Druckfeder VD-299

Ähnliche Druckfedern im Umfeld der Druckfeder VD-299 Edelstahl Ø 3,2 x 25 x 42,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-299 1.4310 3,2 28,2 42,5 381,759 19,75 22,75 3,5 16,777 100,0 | 100,0 | 100,0 | 100,0
D-299 EN 10270-1 3,2 28,2 42,5 444,477 19,75 22,75 3,5 19,533 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-01 25 40,5 3,288 1.4310 90,117 13,09 27,41 51,7 | 82,1 | 53,3 | 19,6
VD-239A-10 23,5 43 4,025 1.4310 121,093 12,91 30,09 53,1 | 81,6 | 53,7 | 24,0
VD-268B 31 45 4,219 1.4310 120,943 16,33 28,67 56,2 | 87,8 | 55,5 | 25,1
VD-263Z-10 34,5 44 4,636 1.4310 145,568 12,6 31,4 56,1 | 85,5 | 55,3 | 27,6
VD-240 22 41 5 1.4310 134 14,2 26,8 56,3 | 79,0 | 60,0 | 29,8
VD-263J 24 39,2 5,653 1.4310 142,427 14 25,2 59,8 | 82,0 | 63,8 | 33,7
VD-269 27,5 49 6,25 1.4310 204,375 16,3 32,7 62,1 | 87,5 | 61,6 | 37,2
VD-288L 30 47 7,636 1.4310 223,221 17,77 29,23 68,1 | 90,6 | 68,2 | 45,5
VD-288K-20 30 34 7,636 1.4310 123,954 17,77 16,23 61,5 | 87,2 | 51,9 | 45,5
VD-274A 22,5 40 7,768 1.4310 144,137 21,45 18,56 63,3 | 84,0 | 59,7 | 46,3
VD-298B 33 43 9,906 1.4310 226,081 20,18 22,82 77,8 | 94,8 | 79,5 | 59,0
VD-299A 28,2 50,8 10,676 1.4310 250,134 27,37 23,43 79,8 | 94,6 | 81,3 | 63,6
VD-288Z-31 28 40 12,96 1.4310 276,777 18,64 21,36 85,4 | 95,7 | 83,2 | 77,2
VD-288Z-41 27 37,2 14,648 1.4310 273,076 18,56 18,64 85,5 | 92,3 | 76,7 | 87,3
VD-299 28,2 42,5 16,777 1.4310 381,759 19,75 22,75 100,0 | 100,0 | 100,0 | 100,0
VD-304A 23,2 42 20,852 1.4310 317,138 26,79 15,21 83,0 | 93,7 | 75,0 | 80,5
VD-313J-06 28,6 38,9 26,874 1.4310 454,935 21,97 16,93 78,2 | 93,0 | 79,2 | 62,4
VD-313L 25 48,2 27,266 1.4310 495,429 30,03 18,17 76,2 | 88,6 | 78,5 | 61,5
VD-313K-01 25 43 29,992 1.4310 451,258 27,95 15,05 74,5 | 92,1 | 75,4 | 56,0
VD-330 29 41 40,96 1.4310 687,296 24,22 16,78 65,6 | 91,2 | 64,7 | 41,0
VD-339O 32 41,7 49,294 1.4310 714,4 27,21 14,49 59,5 | 85,8 | 58,6 | 34,0
VD-334A-02 27 37 52,601 1.4310 678,557 24,1 12,9 58,7 | 87,6 | 56,5 | 31,9
VD-360A 30 50 63,636 1.4310 554,83 41,28 8,72 53,6 | 81,0 | 53,6 | 26,4
VD-339R-05 27 37 90 1.4310 904,5 26,95 10,05 48,8 | 84,6 | 43,2 | 18,6
VD-360 30 41 100 1.4310 1109,375 29,91 11,09 47,7 | 84,8 | 41,6 | 16,8
VD-364O 28 39,3 200,837 1.4310 1333,91 32,66 6,64 40,2 | 83,3 | 28,9 | 8,4
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-299

Ursprungsland: DE, German; Druckfeder VD-299
