Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Staffelpreise - Druckfeder VD-313J-01

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

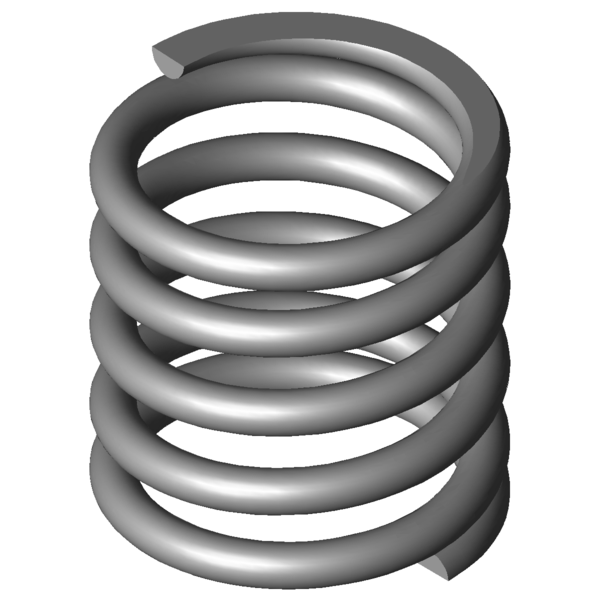

Produktbild Druckfeder VD-313J-01
Produktbild Druckfeder VD-313J-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313J-01

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 28 mm Mittlerer Windungsdurchmesser
De 31,6 mm Äußerer Windungsdurchmesser
Dd 23,6 mm Dorndurchmesser
Dh 32,6 mm Hülsendurchmesser
L0 33,3 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 212,26 N Höchstkraft der Feder
Ln 22,2 mm Kleinste Länge der Feder
sn 11,1 mm Größter Federweg bei statischer Belastung
Fndyn 189,37 N Dynamische Höchstkraft
Lndyn 23,4 mm Kleinste Länge dynamische Belastung
shdyn 9,9 mm Größter Federweg dynamische Belastung
S 8,486 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 19,128 N/mm Federrate
Gewicht 38,9266 g Gewicht des Artikels
Fntol 27,01 N (+/-) Toleranz für statische Höchstkraft
Fndtol 26,61 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,05 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Kraft-Weg-Berechnung Druckfeder VD-313J-01

Anfrageformular Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Anfrageformular Druckfeder VD-313J-01

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313J-01 Edelstahl Ø 3,6 x 28 x 33,3 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313J-01 1.4310 3,6 31,6 33,3 212,26 22,2 11,1 3,5 19,128 100,0 | 100,0 | 100,0 | 100,0
D-313J-01 EN 10270-1 3,6 31,6 33,3 247,131 22,2 11,1 3,5 22,271 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263D-11 42 33 0,591 1.4310 5,527 23,65 9,35 41,7 | 78,5 | 43,4 | 3,1
VD-207JQ 22 33,3 1,469 1.4310 33,868 10,25 23,05 36,7 | 70,4 | 32,1 | 7,7
VD-233E-22 30 42 1,82 1.4310 59,072 9,55 32,45 38,4 | 74,7 | 31,0 | 9,5
VD-234K-01 30 34,5 2,834 1.4310 68,594 10,3 24,2 45,4 | 82,3 | 39,1 | 14,8
VD-268B 31 45 4,219 1.4310 120,943 16,33 28,67 50,1 | 80,5 | 47,8 | 22,1
VD-288K-20 30 34 7,636 1.4310 123,954 17,77 16,23 64,5 | 90,2 | 63,4 | 39,9
VD-268G 27,5 28,5 9,722 1.4310 159,931 12,05 16,45 67,6 | 80,7 | 71,4 | 50,8
VD-288K-10 33 25 9,763 1.4310 119,724 12,74 12,26 69,1 | 82,9 | 73,5 | 51,1
VD-273A-02 24 37,5 9,826 1.4310 215,193 15,6 21,9 68,0 | 78,1 | 74,7 | 51,4
VD-298B 33 43 9,906 1.4310 226,081 20,18 22,82 70,1 | 87,4 | 71,3 | 51,8
VD-288F 22,7 34 10,568 1.4310 116,705 22,96 11,04 71,4 | 81,6 | 77,2 | 55,3
VD-274 22,5 36 12,207 1.4310 250,671 15,47 20,54 70,3 | 77,7 | 69,4 | 63,8
VD-288Z-31 28 40 12,96 1.4310 276,777 18,64 21,36 72,4 | 85,1 | 64,3 | 67,8
VD-288Z-41 27 37,2 14,648 1.4310 273,076 18,56 18,64 77,1 | 86,1 | 68,6 | 76,6
VD-313J-01 31,6 33,3 19,128 1.4310 212,26 22,2 11,1 100,0 | 100,0 | 100,0 | 100,0
VD-324A 36 41 19,531 1.4310 317,5 24,74 16,26 83,9 | 86,3 | 67,6 | 97,9
VD-303A-10 27,2 32 26,548 1.4310 418,133 16,25 15,75 74,3 | 90,4 | 60,6 | 72,0
VD-313J-06 28,6 38,9 26,874 1.4310 454,935 21,97 16,93 73,1 | 92,0 | 56,1 | 71,2
VD-304 23,2 33,5 32,768 1.4310 462,807 19,38 14,12 69,3 | 87,2 | 62,2 | 58,3
VD-339N-02 41 35 32,794 1.4310 452,56 21,2 13,8 68,7 | 84,1 | 63,7 | 58,3
VD-330 29 41 40,96 1.4310 687,296 24,22 16,78 61,0 | 87,7 | 48,5 | 46,7
VD-313K 25 33,3 42,846 1.4310 495,818 21,73 11,57 69,0 | 93,0 | 69,4 | 44,6
VD-339O 32 41,7 49,294 1.4310 714,4 27,21 14,49 59,4 | 86,2 | 53,2 | 38,8
VD-334A-02 27 37 52,601 1.4310 678,557 24,1 12,9 61,2 | 88,5 | 58,7 | 36,4
VD-335 24 33,5 80 1.4310 766 23,93 9,58 56,5 | 88,5 | 57,0 | 23,9
VD-339R-05 27 37 90 1.4310 904,5 26,95 10,05 54,5 | 85,1 | 57,0 | 21,2
VD-359B 30 34 100 1.4310 409,375 29,91 4,09 50,6 | 88,3 | 44,3 | 19,1
VD-360 30 41 100 1.4310 1109,375 29,91 11,09 53,8 | 82,7 | 59,5 | 19,1
VD-339R-12 22,5 33,5 175,781 1.4310 1195,313 26,7 6,8 44,6 | 83,5 | 39,5 | 10,9
VD-339S 22 31,8 191,283 1.4310 978,93 26,68 5,12 41,9 | 81,7 | 33,9 | 10,0
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-313J-01

Ursprungsland: DE, German; Druckfeder VD-313J-01
