Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Staffelpreise - Druckfeder D-336

Bestellmenge	Einzelpreis [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-336

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-336

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	20	mm	Mittlerer Windungsdurchmesser
De	24	mm	Äußerer Windungsdurchmesser
Dd	15,2	mm	Dorndurchmesser
Dh	25,1	mm	Hülsendurchmesser
L0	49	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	946,882	N	Höchstkraft der Feder
Ln	33,03	mm	Kleinste Länge der Feder
sn	15,98	mm	Größter Federweg bei statischer Belastung
Fndyn	841,673	N	Dynamische Höchstkraft
Lndyn	34,8	mm	Kleinste Länge dynamische Belastung
shdyn	5,33	mm	Größter Federweg dynamische Belastung
S	8,182	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	59,273	N/mm	Federrate
Gewicht	46,8092	g	Gewicht des Artikels
Fntol	71,13	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	69,78	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,96	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AA	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Kraft-Weg-Berechnung Druckfeder D-336

Anfrageformular Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Anfrageformular Druckfeder D-336

Ähnliche Druckfedern im Umfeld der Druckfeder D-336 Federstahl Ø 4 x 20 x 49 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	39,7 \| 76,4 \| 35,4 \| 7,3
D-239A-10	23,5	43	4,686	EN 10270-1	140,986	12,91	30,09	40,2 \| 78,6 \| 34,0 \| 7,9
D-263J	24	39,2	6,581	EN 10270-1	165,825	14	25,2	43,3 \| 78,3 \| 40,5 \| 11,1
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	44,2 \| 83,3 \| 37,2 \| 12,3
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	45,3 \| 85,6 \| 38,0 \| 12,3
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	45,9 \| 82,3 \| 40,2 \| 15,3
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	52,5 \| 87,2 \| 49,5 \| 21,0
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	61,3 \| 86,4 \| 61,2 \| 36,2
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	63,5 \| 85,5 \| 65,0 \| 40,0
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	65,7 \| 91,9 \| 64,3 \| 41,0
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	65,2 \| 87,5 \| 67,1 \| 41,0
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	66,2 \| 90,7 \| 65,8 \| 42,1
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	74,3 \| 94,8 \| 74,4 \| 53,6
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	75,0 \| 91,3 \| 74,8 \| 58,9
D-336	24	49	59,273	EN 10270-1	946,882	33,03	15,98	100,0 \| 100,0 \| 100,0 \| 100,0
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	88,2 \| 95,9 \| 89,6 \| 79,1
D-339T-10	22	50	141,723	EN 10270-1	1729,023	37,8	12,2	66,7 \| 92,9 \| 65,6 \| 41,8
D-339T	22	44,9	141,723	EN 10270-1	1149,877	36,79	8,11	66,4 \| 90,7 \| 66,5 \| 41,8

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-336

Ursprungsland: DE, German; Druckfeder D-336

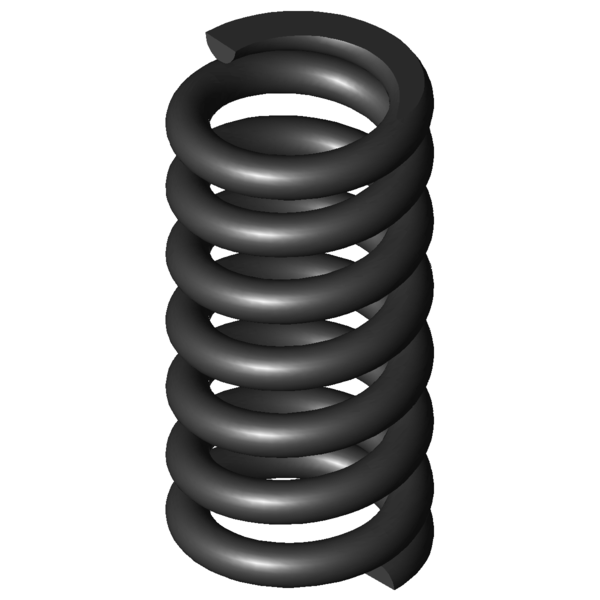

Produktbild - Druckfedern D-336
