Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Staffelpreise - Druckfeder D-305

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

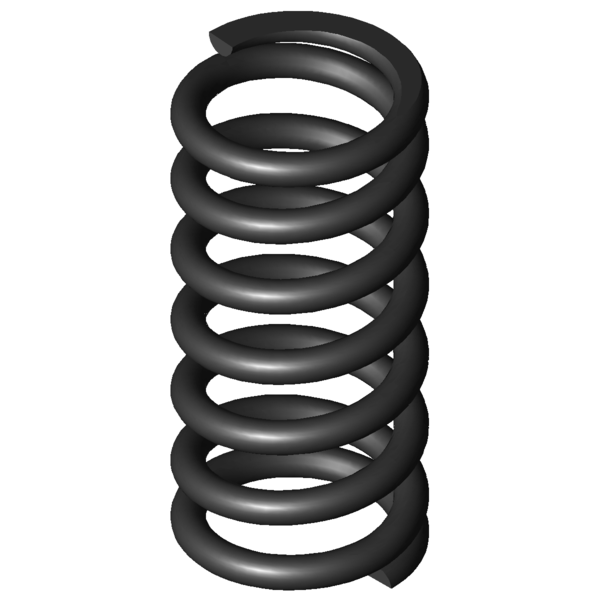

Produktbild Druckfeder D-305
Produktbild Druckfeder D-305
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-305

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 23,2 mm Äußerer Windungsdurchmesser
Dd 16,1 mm Dorndurchmesser
Dh 24,2 mm Hülsendurchmesser
L0 49,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 551,326 N Höchstkraft der Feder
Ln 26,79 mm Kleinste Länge der Feder
sn 22,71 mm Größter Federweg bei statischer Belastung
Fndyn 475,851 N Dynamische Höchstkraft
Lndyn 29,9 mm Kleinste Länge dynamische Belastung
shdyn 7,36 mm Größter Federweg dynamische Belastung
S 8,418 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 24,278 N/mm Federrate
Gewicht 29,9579 g Gewicht des Artikels
Fntol 32,82 N (+/-) Toleranz für statische Höchstkraft
Fndtol 32,31 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,01 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Kraft-Weg-Berechnung Druckfeder D-305

Anfrageformular Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Anfrageformular Druckfeder D-305

Ähnliche Druckfedern im Umfeld der Druckfeder D-305 Federstahl Ø 3,2 x 20 x 49,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-305 EN 10270-1 3,2 23,2 49,5 551,326 26,79 22,71 5,5 24,278 80,2 | 93,7 | 82,1 | 64,7
VD-305 1.4310 3,2 23,2 49,5 473,531 26,79 22,71 5,5 20,852 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 46,5 | 82,6 | 46,5 | 10,5
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 49,9 | 85,4 | 45,3 | 19,0
D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 45,1 | 79,5 | 42,4 | 13,3
D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 52,1 | 82,7 | 49,9 | 23,6
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 55,4 | 87,4 | 52,0 | 26,7
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 50,4 | 81,3 | 52,2 | 17,8
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 50,8 | 82,7 | 50,5 | 19,3
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 53,5 | 80,1 | 56,5 | 24,0
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 57,9 | 87,2 | 56,5 | 30,0
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 67,2 | 86,7 | 68,5 | 46,4
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 73,8 | 87,9 | 76,0 | 57,6
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 59,5 | 85,3 | 56,1 | 37,2
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 85,0 | 95,5 | 86,1 | 73,3
D-288ZA 21,5 45 23,696 EN 10270-1 471,759 25,09 19,91 92,2 | 92,4 | 86,6 | 97,6
D-305 23,2 49,5 24,278 EN 10270-1 551,326 26,79 22,71 80,2 | 93,7 | 82,1 | 64,7
D-288X-06 19,4 51 24,677 EN 10270-1 542,897 29 22 95,5 | 90,4 | 97,7 | 98,4
D-313L 25 48,2 31,745 EN 10270-1 576,821 30,03 18,17 85,8 | 93,0 | 87,8 | 76,5
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 79,9 | 89,5 | 80,8 | 69,5
D-313A-06 19,5 51 35,521 EN 10270-1 511,708 36,59 14,41 79,7 | 92,7 | 78,1 | 68,4
D-336 24 49 59,273 EN 10270-1 946,882 33,03 15,98 65,7 | 91,9 | 64,3 | 41,0
D-339A-01 21,5 50 74,865 EN 10270-1 947,308 37,35 12,65 60,0 | 90,6 | 57,0 | 32,4
D-339T-10 22 50 141,723 EN 10270-1 1729,023 37,8 12,2 49,4 | 88,3 | 42,8 | 17,1
D-339T 22 44,9 141,723 EN 10270-1 1149,877 36,79 8,11 48,2 | 85,5 | 41,8 | 17,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-305

Ursprungsland: DE, German; Druckfeder D-305
