Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Staffelpreise - Druckfeder VD-311

Bestellmenge	Einzelpreis [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Druckfeder Kaufen

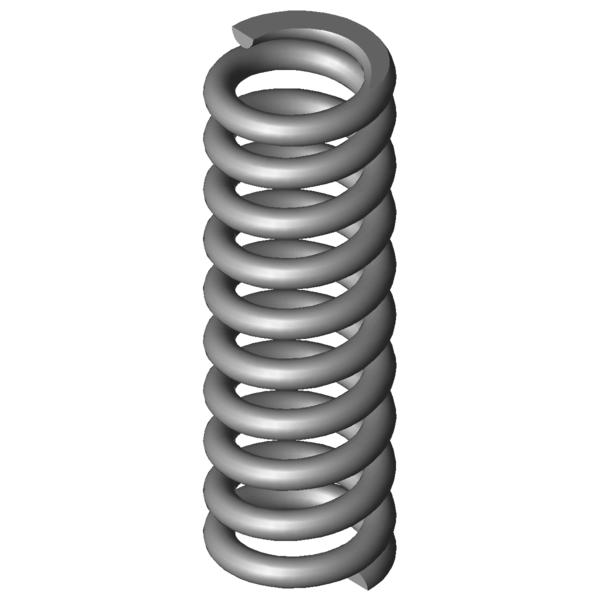

Produktbild Druckfeder VD-311

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-311

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	16	mm	Mittlerer Windungsdurchmesser
De	19,2	mm	Äußerer Windungsdurchmesser
Dd	12,1	mm	Dorndurchmesser
Dh	20,1	mm	Hülsendurchmesser
L0	59	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	570,805	N	Höchstkraft der Feder
Ln	37,34	mm	Kleinste Länge der Feder
sn	21,66	mm	Größter Federweg bei statischer Belastung
Fndyn	480,941	N	Dynamische Höchstkraft
Lndyn	40,75	mm	Kleinste Länge dynamische Belastung
shdyn	4,26	mm	Größter Federweg dynamische Belastung
S	6,565	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	26,353	N/mm	Federrate
Gewicht	33,5529	g	Gewicht des Artikels
Fntol	45,47	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	44,61	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,16	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	O	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Kraft-Weg-Berechnung Druckfeder VD-311

Anfrageformular Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Anfrageformular Druckfeder VD-311

Ähnliche Druckfedern im Umfeld der Druckfeder VD-311 Edelstahl Ø 3,2 x 16 x 59 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-249A	18	56	4,021	1.4310	127,341	24,33	31,67	48,1 \| 83,7 \| 45,4 \| 15,3
VD-263M-02	19	68	4,117	1.4310	148,91	31,83	36,17	47,8 \| 84,8 \| 43,0 \| 15,6
VD-263M-01	19	57	5,086	1.4310	154,577	26,61	30,39	52,2 \| 88,1 \| 49,2 \| 19,3
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	51,9 \| 88,3 \| 47,8 \| 19,7
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	56,9 \| 88,3 \| 53,9 \| 28,5
VD-281	18,5	61	9,817	1.4310	307,47	29,68	31,32	63,1 \| 90,4 \| 61,5 \| 37,3
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	66,7 \| 91,8 \| 66,0 \| 42,2
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	74,4 \| 94,2 \| 74,6 \| 54,3
VD-288X-07	19,4	64	16,699	1.4310	468,411	35,95	28,05	79,0 \| 93,9 \| 79,6 \| 63,4
VD-288S-10	18,9	65	19,827	1.4310	432,221	43,2	21,8	85,0 \| 92,2 \| 87,5 \| 75,2
VD-288X-06	19,4	51	21,195	1.4310	467,351	28,95	22,05	87,5 \| 92,0 \| 90,1 \| 80,4
VD-310A	19,2	54	23,579	1.4310	306,998	40,98	13,02	81,2 \| 97,2 \| 56,9 \| 89,5
VD-313A-30	18,6	65	23,925	1.4310	489,815	44,53	20,47	92,3 \| 95,9 \| 90,2 \| 90,8
VD-313A-07	19,5	64	25,033	1.4310	521,8	43,16	20,84	94,9 \| 95,9 \| 93,8 \| 95,0
VD-311	19,2	59	26,353	1.4310	570,805	37,34	21,66	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-06	19,5	51	30,509	1.4310	439,503	36,59	14,41	84,0 \| 94,0 \| 71,8 \| 86,4
VD-313Q	18	58,3	51,809	1.4310	655,863	45,64	12,66	72,5 \| 93,8 \| 72,7 \| 50,9
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	67,6 \| 89,2 \| 67,8 \| 45,8
VD-339E-03	18	53	96,038	1.4310	669,892	46,02	6,98	58,0 \| 87,9 \| 58,7 \| 27,5
VD-339V-06	19	63	138,463	1.4310	1568,791	51,67	11,33	50,4 \| 87,9 \| 44,3 \| 19,0

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-311

Ursprungsland: DE, German; Druckfeder VD-311
