Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Staffelpreise - Druckfeder VD-306

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

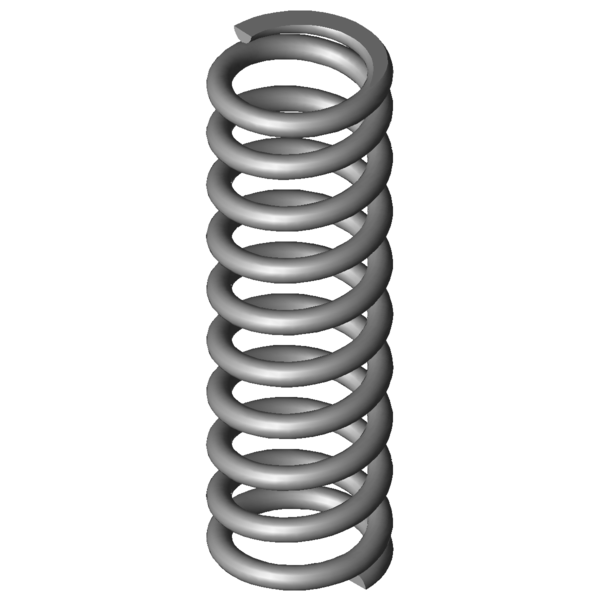

Produktbild Druckfeder VD-306
Produktbild Druckfeder VD-306
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-306

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 23,2 mm Äußerer Windungsdurchmesser
Dd 16,1 mm Dorndurchmesser
Dh 24,2 mm Hülsendurchmesser
L0 74 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 486,901 N Höchstkraft der Feder
Ln 37,91 mm Kleinste Länge der Feder
sn 36,09 mm Größter Federweg bei statischer Belastung
Fndyn 406,13 N Dynamische Höchstkraft
Lndyn 43,9 mm Kleinste Länge dynamische Belastung
shdyn 7,01 mm Größter Federweg dynamische Belastung
S 8,329 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 13,493 N/mm Federrate
Gewicht 41,9411 g Gewicht des Artikels
Fntol 30,87 N (+/-) Toleranz für statische Höchstkraft
Fndtol 30,36 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,42 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Kraft-Weg-Berechnung Druckfeder VD-306

Anfrageformular Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Anfrageformular Druckfeder VD-306

Ähnliche Druckfedern im Umfeld der Druckfeder VD-306 Edelstahl Ø 3,2 x 20 x 74 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-306 1.4310 3,2 23,2 74 486,901 37,91 36,09 8,5 13,493 100,0 | 100,0 | 100,0 | 100,0
D-306 EN 10270-1 3,2 23,2 74 566,892 37,91 36,09 8,5 15,709 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180K 20 76,8 0,496 1.4310 32,127 12,09 64,71 36,1 | 73,4 | 31,2 | 3,7
VD-207JM 26,5 68,9 0,515 1.4310 27,519 15,51 53,39 38,8 | 75,8 | 36,6 | 3,8
VD-207JS 22 76,2 0,605 1.4310 33,635 20,6 55,6 40,0 | 79,6 | 35,9 | 4,5
VD-207S 23,6 60 0,634 1.4310 24,044 22,05 37,95 43,7 | 76,5 | 50,0 | 4,7
VD-206A 24 60,9 0,832 1.4310 42,261 10,11 50,79 40,1 | 74,2 | 39,9 | 6,2
VD-209 21,6 73,5 1,303 1.4310 71,094 18,95 54,55 43,6 | 80,8 | 40,4 | 9,7
VD-232L-02 20 69 1,793 1.4310 82,857 22,78 46,22 46,5 | 78,6 | 47,6 | 13,3
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 48,0 | 83,7 | 44,9 | 15,3
VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 48,9 | 81,4 | 49,1 | 16,2
VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 53,5 | 80,4 | 56,5 | 23,6
VD-270 27,5 74,5 3,977 1.4310 203,636 23,3 51,2 57,6 | 87,3 | 56,2 | 29,5
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 60,2 | 87,3 | 59,2 | 34,0
VD-276 22,5 81,5 5,026 1.4310 255,594 30,65 50,85 62,5 | 88,6 | 61,7 | 37,3
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 90,3 | 95,0 | 87,0 | 89,0
VD-306 23,2 74 13,493 1.4310 486,901 37,91 36,09 100,0 | 100,0 | 100,0 | 100,0
VD-288X-08 19,4 76 14,502 1.4310 469,136 43,65 32,35 92,2 | 90,5 | 93,0 | 93,0
VD-308A-02 22 70 14,535 1.4310 415,495 41,41 28,59 56,6 | 89,4 | 53,4 | 27,1
VD-313M 25 78 15,785 1.4310 495,142 46,63 31,37 90,1 | 92,2 | 92,6 | 85,5
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 86,3 | 93,0 | 85,0 | 81,0
VD-313A-08 19,5 76 20,772 1.4310 526,487 50,65 25,35 79,7 | 92,8 | 81,4 | 65,0
VD-337 24 72 32,941 1.4310 834,235 46,68 25,33 65,5 | 91,3 | 64,3 | 41,0
VD-336A 24 65 32,941 1.4310 603,647 46,68 18,33 78,8 | 95,8 | 79,3 | 61,4
VD-339D-10 20 77 52,083 1.4310 1135 55,21 21,79 55,0 | 87,4 | 51,6 | 25,9
VD-339A-04 21 65 53,639 1.4310 1000,371 46,35 18,65 100,0 | 100,0 | 100,0 | 100,0
VD-339U 22 70,9 70,473 1.4310 979,936 56,99 13,91 84,8 | 92,0 | 86,3 | 76,1
VD-339R-01 22,5 70 82,031 1.4310 1451,953 52,3 17,7 79,7 | 91,7 | 81,9 | 65,4
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-306

Ursprungsland: DE, German; Druckfeder VD-306
