Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Staffelpreise - Druckfeder VD-313A-08

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

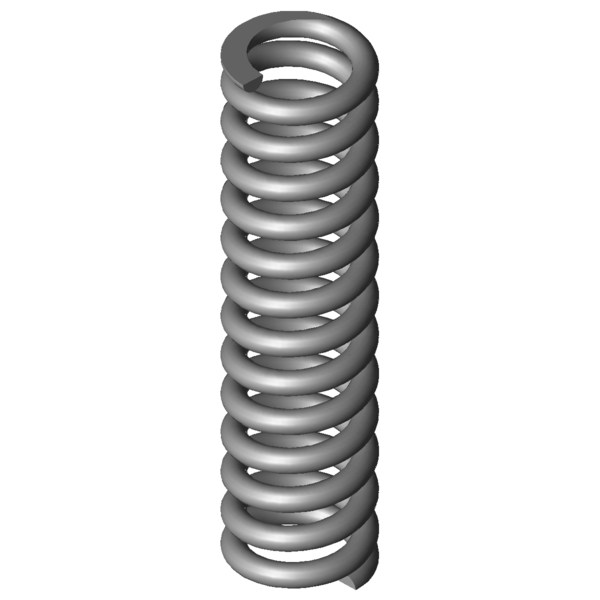

Produktbild Druckfeder VD-313A-08
Produktbild Druckfeder VD-313A-08
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A-08

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,2 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 76 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 526,487 N Höchstkraft der Feder
Ln 50,65 mm Kleinste Länge der Feder
sn 25,35 mm Größter Federweg bei statischer Belastung
Fndyn 471,735 N Dynamische Höchstkraft
Lndyn 53,29 mm Kleinste Länge dynamische Belastung
shdyn 6,75 mm Größter Federweg dynamische Belastung
S 6,187 mm Steigung der Feder
n 11,75 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 20,772 N/mm Federrate
Gewicht 47,3114 g Gewicht des Artikels
Fntol 46,44 N (+/-) Toleranz für statische Höchstkraft
Fndtol 45,78 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,53 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Kraft-Weg-Berechnung Druckfeder VD-313A-08

Anfrageformular Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Anfrageformular Druckfeder VD-313A-08

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A-08 Edelstahl Ø 3,3 x 16,2 x 76 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A-08 1.4310 3,3 19,5 76 526,487 50,65 25,35 11,75 20,772 100,0 | 100,0 | 100,0 | 100,0
D-313A-08 EN 10270-1 3,3 19,5 76 612,981 50,65 25,35 11,75 24,185 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-232M 20 86,3 1,604 1.4310 98,263 25,03 61,27 39,3 | 80,0 | 30,0 | 7,7
VD-215 17,6 77,5 1,647 1.4310 88,694 23,65 53,85 39,6 | 78,9 | 32,0 | 7,9
VD-232L-02 20 69 1,793 1.4310 82,857 22,78 46,22 41,6 | 80,9 | 35,3 | 8,6
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 41,9 | 81,8 | 34,1 | 9,9
VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 44,2 | 85,4 | 36,8 | 10,5
VD-263M-03 19 80 3,458 1.4310 148,515 37,06 42,94 48,9 | 86,4 | 43,6 | 16,7
VD-263M-02 19 68 4,117 1.4310 148,91 31,83 36,17 51,2 | 84,5 | 49,2 | 19,8
VD-278B-10 20 65 7,503 1.4310 263,079 29,94 35,06 71,8 | 90,5 | 72,4 | 52,5
VD-288Z-40 19,5 85 10,881 1.4310 317,469 55,82 29,18 73,1 | 93,4 | 73,6 | 52,4
VD-288X-08 19,4 76 14,502 1.4310 469,136 43,65 32,35 83,1 | 95,8 | 83,7 | 69,8
VD-288X-07 19,4 64 16,699 1.4310 468,411 35,95 28,05 87,7 | 94,5 | 83,0 | 85,6
VD-312 19,2 83,5 17,92 1.4310 566,272 51,9 31,6 89,5 | 95,5 | 86,6 | 86,3
VD-313A-09 19,5 89 18,079 1.4310 574,647 57,22 31,78 89,3 | 95,1 | 85,7 | 87,1
VD-288S-10 18,9 65 19,827 1.4310 432,221 43,2 21,8 83,1 | 92,1 | 84,9 | 72,1
VD-313A-08 19,5 76 20,772 1.4310 526,487 50,65 25,35 100,0 | 100,0 | 100,0 | 100,0
VD-313A-07 19,5 64 25,033 1.4310 521,8 43,16 20,84 75,3 | 92,8 | 75,9 | 57,1
VD-339D-10 20 77 52,083 1.4310 1135 55,21 21,79 66,3 | 92,9 | 66,2 | 39,9
VD-339E-02 18 83 62,794 1.4310 1057,739 66,16 16,84 60,0 | 88,8 | 58,1 | 33,1
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder VD-313A-08

Ursprungsland: DE, German; Druckfeder VD-313A-08
