Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Staffelpreise - Druckfeder VD-312

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

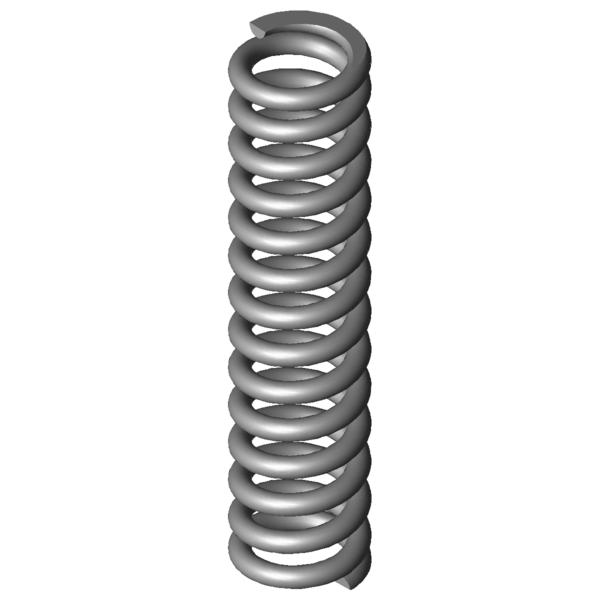

Produktbild Druckfeder VD-312
Produktbild Druckfeder VD-312
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-312

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,1 mm Hülsendurchmesser
L0 83,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 566,272 N Höchstkraft der Feder
Ln 51,9 mm Kleinste Länge der Feder
sn 31,6 mm Größter Federweg bei statischer Belastung
Fndyn 478,464 N Dynamische Höchstkraft
Lndyn 56,8 mm Kleinste Länge dynamische Belastung
shdyn 6,26 mm Größter Federweg dynamische Belastung
S 6,424 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 17,92 N/mm Federrate
Gewicht 46,3349 g Gewicht des Artikels
Fntol 43,31 N (+/-) Toleranz für statische Höchstkraft
Fndtol 42,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Kraft-Weg-Berechnung Druckfeder VD-312

Anfrageformular Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Anfrageformular Druckfeder VD-312

Ähnliche Druckfedern im Umfeld der Druckfeder VD-312 Edelstahl Ø 3,2 x 16 x 83,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-312 1.4310 3,2 19,2 83,5 566,272 51,9 31,6 12,5 17,92 100,0 | 100,0 | 100,0 | 100,0
D-312 EN 10270-1 3,2 19,2 83,5 659,302 51,9 31,6 12,5 20,864 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-215 17,6 77,5 1,647 1.4310 88,694 23,65 53,85 41,5 | 78,2 | 37,2 | 9,2
VD-246 21 85 1,944 1.4310 107,027 29,94 55,06 44,3 | 84,1 | 38,1 | 10,8
VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 46,3 | 83,8 | 42,9 | 12,2
VD-263M-04 19 95 2,981 1.4310 157,172 42,28 52,72 48,6 | 85,2 | 43,8 | 16,6
VD-263M-03 19 80 3,458 1.4310 148,515 37,06 42,94 52,3 | 87,8 | 49,9 | 19,3
VD-263VD 20 87,6 3,533 1.4310 172,463 38,78 48,82 51,7 | 87,7 | 47,6 | 19,7
VD-282A 18,5 88 4,511 1.4310 132,086 58,72 29,28 57,7 | 89,8 | 58,0 | 25,2
VD-263U-09 17 85 5,591 1.4310 252,412 39,85 45,15 58,1 | 85,7 | 57,3 | 31,2
VD-282 18,5 88 6,676 1.4310 311,79 41,3 46,71 62,8 | 89,8 | 61,4 | 37,2
VD-283A-06 18 91 6,799 1.4310 319,066 44,07 46,93 62,6 | 87,9 | 61,8 | 37,9
VD-288Z-53 21 86,3 9,722 1.4310 359,965 49,28 37,03 74,2 | 94,0 | 74,5 | 54,2
VD-288Z-40 19,5 85 10,881 1.4310 317,469 55,82 29,18 77,2 | 96,8 | 74,2 | 60,7
VD-288X-09 19,4 89 11,98 1.4310 467,812 49,95 39,05 81,0 | 94,5 | 81,8 | 66,9
VD-288X-08 19,4 76 14,502 1.4310 469,136 43,65 32,35 88,2 | 93,5 | 90,3 | 80,9
VD-312 19,2 83,5 17,92 1.4310 566,272 51,9 31,6 100,0 | 100,0 | 100,0 | 100,0
VD-313A-09 19,5 89 18,079 1.4310 574,647 57,22 31,78 98,2 | 96,4 | 99,0 | 99,1
VD-313A-08 19,5 76 20,772 1.4310 526,487 50,65 25,35 89,5 | 95,5 | 86,6 | 86,3
VD-313R 18 90,6 31,754 1.4310 656,699 69,92 20,68 74,6 | 91,6 | 75,8 | 56,4
VD-339A-05 21 85 36,475 1.4310 751,378 64,4 20,6 69,8 | 89,9 | 70,3 | 49,1
VD-339D-10 20 77 52,083 1.4310 1135 55,21 21,79 61,1 | 89,4 | 59,4 | 34,4
VD-339E-02 18 83 62,794 1.4310 1057,739 66,16 16,84 57,7 | 91,1 | 53,4 | 28,5
VD-339V-01 19 90 94,155 1.4310 1718,233 71,75 18,25 50,7 | 87,6 | 45,4 | 19,0
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder VD-312

Ursprungsland: DE, German; Druckfeder VD-312
