Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Staffelpreise - Druckfeder VD-263VD

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

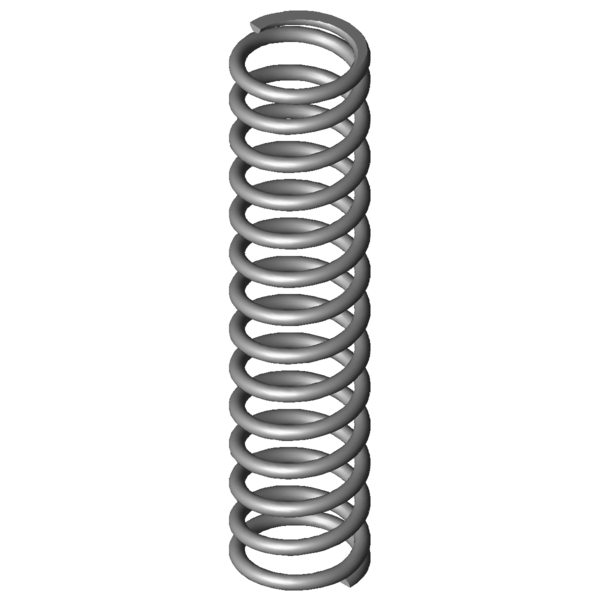

Produktbild Druckfeder VD-263VD
Produktbild Druckfeder VD-263VD
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-263VD

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 17,7 mm Mittlerer Windungsdurchmesser
De 20 mm Äußerer Windungsdurchmesser
Dd 14,7 mm Dorndurchmesser
Dh 20,9 mm Hülsendurchmesser
L0 87,6 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 172,463 N Höchstkraft der Feder
Ln 38,78 mm Kleinste Länge der Feder
sn 48,82 mm Größter Federweg bei statischer Belastung
Fndyn 162,851 N Dynamische Höchstkraft
Lndyn 41,5 mm Kleinste Länge dynamische Belastung
shdyn 19,57 mm Größter Federweg dynamische Belastung
S 6,824 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,533 N/mm Federrate
Gewicht 26,4799 g Gewicht des Artikels
Fntol 11,34 N (+/-) Toleranz für statische Höchstkraft
Fndtol 11,17 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Kraft-Weg-Berechnung Druckfeder VD-263VD

Anfrageformular Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Anfrageformular Druckfeder VD-263VD

Ähnliche Druckfedern im Umfeld der Druckfeder VD-263VD Edelstahl Ø 2,3 x 17,7 x 87,6 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263VD 1.4310 2,3 20 87,6 172,463 38,78 48,82 12,5 3,533 100,0 | 100,0 | 100,0 | 100,0
D-263VD EN 10270-1 2,3 20 87,6 200,796 38,78 48,82 12,5 4,113 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-180K 20 76,8 0,496 1.4310 32,127 12,09 64,71 47,0 | 79,9 | 47,0 | 14,1
VD-206D-16 20,4 85 0,577 1.4310 37,937 19,2 65,8 49,9 | 85,3 | 48,1 | 16,3
VD-207JY 18,5 87,5 0,721 1.4310 43,467 27,24 60,26 53,1 | 85,9 | 53,1 | 20,4
VD-207J-72 20 80 0,823 1.4310 49,426 19,95 60,05 54,6 | 85,5 | 55,0 | 23,3
VD-207J-85 18,5 85 1,061 1.4310 69,498 19,48 65,52 57,4 | 84,9 | 57,4 | 30,0
VD-232M-01 20 100 1,219 1.4310 83,13 31,8 68,2 61,0 | 88,6 | 59,9 | 34,5
VD-232M 20 86,3 1,604 1.4310 98,263 25,03 61,27 68,7 | 92,3 | 68,3 | 45,4
VD-247D 20,5 97 1,638 1.4310 98,001 37,17 59,83 69,1 | 91,6 | 69,2 | 46,4
VD-246 21 85 1,944 1.4310 107,027 29,94 55,06 74,5 | 93,1 | 75,4 | 55,0
VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 76,9 | 91,8 | 77,3 | 61,8
VD-263M-04 19 95 2,981 1.4310 157,172 42,28 52,72 90,2 | 94,3 | 91,9 | 84,4
VD-263M-03 19 80 3,458 1.4310 148,515 37,06 42,94 93,0 | 94,0 | 87,0 | 97,9
VD-263VD 20 87,6 3,533 1.4310 172,463 38,78 48,82 100,0 | 100,0 | 100,0 | 100,0
VD-282A 18,5 88 4,511 1.4310 132,086 58,72 29,28 80,4 | 94,7 | 68,3 | 78,3
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 83,2 | 93,9 | 80,5 | 75,4
VD-282 18,5 88 6,676 1.4310 311,79 41,3 46,71 74,4 | 94,7 | 75,5 | 52,9
VD-283A-06 18 91 6,799 1.4310 319,066 44,07 46,93 73,3 | 92,8 | 75,1 | 52,0
VD-288S 20 101 6,819 1.4310 308,244 55,8 45,2 71,9 | 89,6 | 74,3 | 51,8
VD-288Z-53 21 86,3 9,722 1.4310 359,965 49,28 37,03 62,8 | 90,1 | 61,9 | 36,3
VD-288Z-40 19,5 85 10,881 1.4310 317,469 55,82 29,18 60,0 | 90,4 | 57,0 | 32,5
VD-288X-09 19,4 89 11,98 1.4310 467,812 49,95 39,05 59,8 | 91,6 | 58,4 | 29,5
VD-288X-08 19,4 76 14,502 1.4310 469,136 43,65 32,35 54,5 | 87,7 | 51,5 | 24,4
VD-312 19,2 83,5 17,92 1.4310 566,272 51,9 31,6 51,7 | 87,7 | 47,6 | 19,7
VD-313A-09 19,5 89 18,079 1.4310 574,647 57,22 31,78 51,9 | 88,5 | 47,6 | 19,5
VD-313A-08 19,5 76 20,772 1.4310 526,487 50,65 25,35 48,0 | 84,7 | 42,3 | 17,0
VD-313R 18 90,6 31,754 1.4310 656,699 69,92 20,68 43,0 | 83,5 | 34,3 | 11,1
VD-339E 20 100 35,282 1.4310 787,218 77,69 22,31 41,8 | 81,7 | 33,8 | 10,0
VD-339A-05 21 85 36,475 1.4310 751,378 64,4 20,6 41,8 | 83,3 | 32,6 | 9,7
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-263VD

Ursprungsland: DE, German; Druckfeder VD-263VD

Produktbild - Druckfedern VD-263VD

Produktbild - Druckfedern VD-263VD

QR-Code: Druckfeder VD-263VD

QR-Code - Druckfedern - VD-263VD | https://www.federnshop.com/de/produkte/druckfedern/vd-263vd.html
