Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Staffelpreise - Druckfeder VD-288M

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

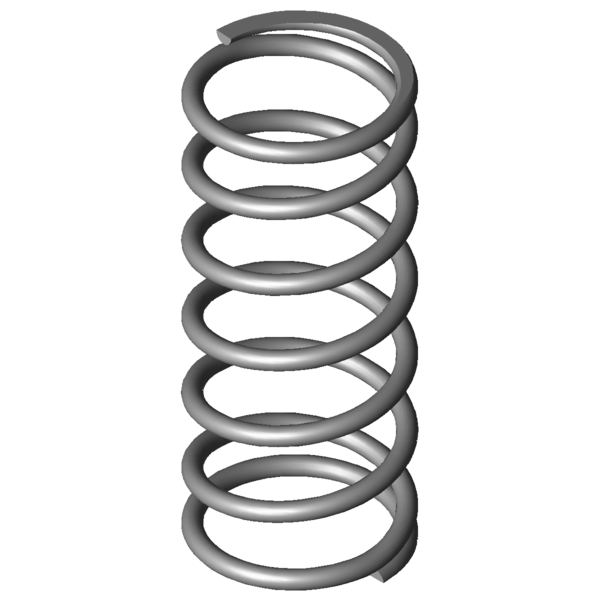

Produktbild Druckfeder VD-288M
Produktbild Druckfeder VD-288M
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-288M

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 27,2 mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dd 23,6 mm Dorndurchmesser
Dh 31,3 mm Hülsendurchmesser
L0 70,7 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 223,43 N Höchstkraft der Feder
Ln 24,72 mm Kleinste Länge der Feder
sn 45,98 mm Größter Federweg bei statischer Belastung
Fndyn 214,391 N Dynamische Höchstkraft
Lndyn 26,58 mm Kleinste Länge dynamische Belastung
shdyn 13,04 mm Größter Federweg dynamische Belastung
S 12,345 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,859 N/mm Federrate
Gewicht 31,1937 g Gewicht des Artikels
Fntol 14,17 N (+/-) Toleranz für statische Höchstkraft
Fndtol 14,01 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,81 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Kraft-Weg-Berechnung Druckfeder VD-288M

Anfrageformular Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Anfrageformular Druckfeder VD-288M

Ähnliche Druckfedern im Umfeld der Druckfeder VD-288M Edelstahl Ø 2,8 x 27,2 x 70,7 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-288M 1.4310 2,8 30 70,7 223,43 24,72 45,98 5,5 4,859 100,0 | 100,0 | 100,0 | 100,0
D-288M EN 10270-1 2,8 30 70,7 260,136 24,72 45,98 5,5 5,658 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207JF 34 69,1 0,369 1.4310 20,878 12,47 56,63 44,2 | 79,8 | 45,3 | 7,6
VD-207JM 26,5 68,9 0,515 1.4310 27,519 15,51 53,39 46,5 | 79,8 | 49,2 | 10,6
VD-207L 28 68,5 0,89 1.4310 50,625 11,65 56,85 50,8 | 82,5 | 51,8 | 18,3
VD-234M 30 76 1,16 1.4310 65,707 19,33 56,67 55,8 | 88,2 | 55,3 | 23,9
VD-232F 30 69,1 1,17 1.4310 65,828 12,85 56,25 55,7 | 87,3 | 55,6 | 24,1
VD-264B 34,5 71,5 1,897 1.4310 91,025 23,5 48 66,3 | 91,7 | 68,3 | 39,0
VD-268C 31 69 2,685 1.4310 124,011 22,81 46,19 75,8 | 94,6 | 77,5 | 55,3
VD-264 34,5 71,5 2,98 1.4310 159,442 18 53,5 77,2 | 91,7 | 78,7 | 61,3
VD-270 27,5 74,5 3,977 1.4310 203,636 23,3 51,2 88,1 | 92,0 | 90,5 | 81,8
VD-288Z-21 33 72,5 4,773 1.4310 218,949 26,63 45,88 97,0 | 93,9 | 98,9 | 98,2
VD-288M 30 70,7 4,859 1.4310 223,43 24,72 45,98 100,0 | 100,0 | 100,0 | 100,0
VD-300A 28,2 79,4 6,181 1.4310 227,32 42,62 36,78 86,0 | 90,2 | 89,1 | 78,6
VD-298C 33 64 6,304 1.4310 226,622 28,05 35,95 51,7 | 87,5 | 47,5 | 20,1
VD-288Z-32 28 63 8,247 1.4310 306,232 25,87 37,13 53,9 | 83,3 | 52,1 | 26,3
VD-313J-04 31,6 72,2 8,927 1.4310 293,237 39,35 32,85 57,0 | 87,5 | 55,2 | 28,5
VD-313J-03 31,6 62,7 10,3 1.4310 284,653 35,06 27,64 61,9 | 91,7 | 61,1 | 32,8
VD-300 28,2 63,5 10,676 1.4310 385,725 27,37 36,13 59,1 | 84,8 | 58,5 | 34,0
VD-313J-08 28,6 74,6 12,541 1.4310 448,306 38,85 35,75 63,9 | 89,3 | 63,8 | 38,8
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 56,6 | 86,4 | 54,3 | 29,2
VD-329B-01 30 70 19,607 1.4310 622,571 38,25 31,75 77,2 | 89,6 | 79,4 | 62,5
VD-334A-03 27 78 21,659 1.4310 669,274 47,1 30,9 52,1 | 83,5 | 50,3 | 22,4
VD-331 29 60,5 26,065 1.4310 704,052 33,49 27,01 89,2 | 93,1 | 91,4 | 83,1
VD-339P 32 60,4 31,369 1.4310 714,848 37,61 22,79 100,0 | 100,0 | 100,0 | 100,0
VD-359A-02 34 68 37,372 1.4310 877,719 44,51 23,49 88,1 | 91,0 | 89,2 | 83,9
VD-361A 30 72 41,176 1.4310 562,316 58,34 13,66 43,8 | 84,7 | 34,7 | 11,8
VD-339R-10 27 70 42 1.4310 949,594 47,39 22,61 43,9 | 83,7 | 36,4 | 11,6
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-288M

Ursprungsland: DE, German; Druckfeder VD-288M
