Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Staffelpreise - Druckfeder VD-313M-01

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

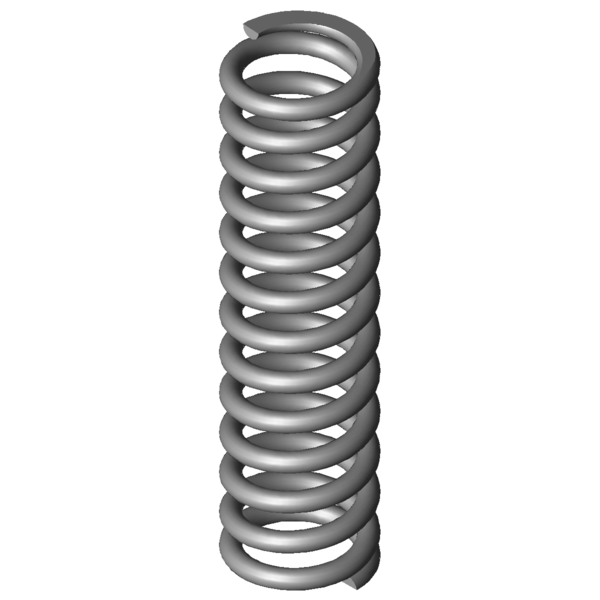

Produktbild Druckfeder VD-313M-01
Produktbild Druckfeder VD-313M-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313M-01

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 21,4 mm Mittlerer Windungsdurchmesser
De 25 mm Äußerer Windungsdurchmesser
Dd 17 mm Dorndurchmesser
Dh 26 mm Hülsendurchmesser
L0 95 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 522,457 N Höchstkraft der Feder
Ln 54,93 mm Kleinste Länge der Feder
sn 40,07 mm Größter Federweg bei statischer Belastung
Fndyn 481,177 N Dynamische Höchstkraft
Lndyn 58,1 mm Kleinste Länge dynamische Belastung
shdyn 10,34 mm Größter Federweg dynamische Belastung
S 7,948 mm Steigung der Feder
n 11,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 13,04 N/mm Federrate
Gewicht 73,0252 g Gewicht des Artikels
Fntol 37,87 N (+/-) Toleranz für statische Höchstkraft
Fndtol 37,15 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,89 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Kraft-Weg-Berechnung Druckfeder VD-313M-01

Anfrageformular Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Anfrageformular Druckfeder VD-313M-01

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313M-01 Edelstahl Ø 3,6 x 21,4 x 95 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313M-01 1.4310 3,6 25 95 522,457 54,93 40,07 11,5 13,04 100,0 | 100,0 | 100,0 | 100,0
D-313M-01 EN 10270-1 3,6 25 95 608,289 54,93 40,07 11,5 15,182 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263L 24 98,9 2,083 1.4310 142,516 30,47 68,43 47,8 | 84,4 | 42,9 | 16,0
VD-276A 22,5 93 3,165 1.4310 150,755 45,37 47,64 56,0 | 88,0 | 53,8 | 26,4
VD-276B 22,5 103 3,165 1.4310 182,402 45,37 57,64 53,5 | 83,9 | 52,2 | 24,3
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 62,9 | 88,8 | 61,8 | 38,2
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 60,4 | 83,8 | 61,5 | 36,0
VD-288Z-33 28 97 5,336 1.4310 321,756 36,71 60,29 65,0 | 90,2 | 64,0 | 40,9
VD-288Z-43 27 81,8 6,032 1.4310 273,249 36,5 45,3 68,0 | 87,3 | 70,4 | 46,3
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 64,5 | 90,7 | 55,3 | 47,5
VD-301 28,2 94,5 6,908 1.4310 384,72 38,81 55,69 72,7 | 92,3 | 72,8 | 53,0
VD-306A 23,2 92 8,495 1.4310 302,001 56,45 35,55 83,3 | 94,7 | 84,6 | 70,7
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 81,8 | 90,7 | 84,2 | 70,4
VD-313J-09 28,6 91,3 9,901 1.4310 435,699 47,29 44,01 85,9 | 94,5 | 87,2 | 75,9
VD-308A-04 22 95 10,228 1.4310 397,299 56,16 38,84 91,1 | 95,4 | 92,6 | 85,2
VD-313M-03 25 101 11,535 1.4310 459,564 61,16 39,84 93,4 | 98,0 | 93,7 | 88,5
VD-313M-01 25 95 13,04 1.4310 522,457 54,93 40,07 100,0 | 100,0 | 100,0 | 100,0
VD-313M-02 25 86 13,633 1.4310 451,804 52,86 33,14 91,0 | 90,7 | 94,0 | 88,1
VD-313M 25 78 15,785 1.4310 495,142 46,63 31,37 84,8 | 90,7 | 87,5 | 76,1
VD-332 29 89,5 16,866 1.4310 710,185 47,39 42,11 83,9 | 90,1 | 84,4 | 77,3
VD-338 24 105 22,4 1.4310 898,8 64,88 40,13 76,5 | 92,2 | 79,0 | 58,2
VD-364Q 28 87,8 73,992 1.4310 1332,853 69,79 18,01 47,4 | 82,4 | 42,1 | 17,6
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-313M-01

Ursprungsland: DE, German; Druckfeder VD-313M-01
