Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Staffelpreise - Druckfeder VD-306A

Bestellmenge	Einzelpreis [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Druckfeder Kaufen

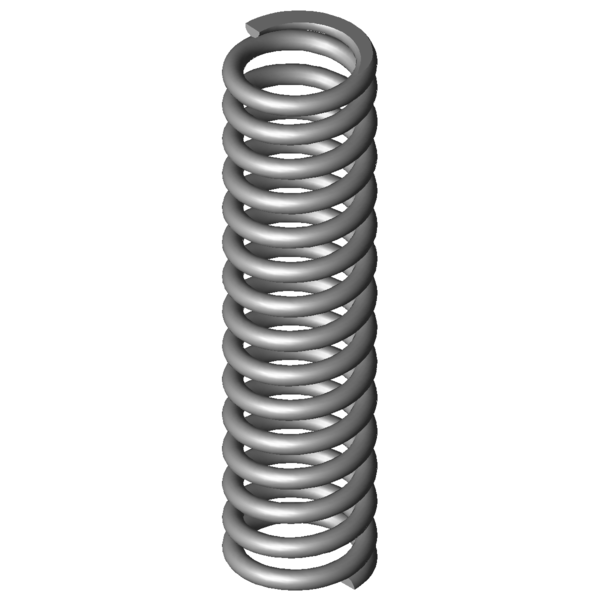

Produktbild Druckfeder VD-306A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-306A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	20	mm	Mittlerer Windungsdurchmesser
De	23,2	mm	Äußerer Windungsdurchmesser
Dd	16,1	mm	Dorndurchmesser
Dh	24,2	mm	Hülsendurchmesser
L0	92	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	302,001	N	Höchstkraft der Feder
Ln	56,45	mm	Kleinste Länge der Feder
sn	35,55	mm	Größter Federweg bei statischer Belastung
Fndyn	272,872	N	Dynamische Höchstkraft
Lndyn	59,88	mm	Kleinste Länge dynamische Belastung
shdyn	19,6	mm	Größter Federweg dynamische Belastung
S	6,578	mm	Steigung der Feder
n	13,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	8,495	N/mm	Federrate
Gewicht	61,913	g	Gewicht des Artikels
Fntol	26,12	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	25,61	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,11	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	P	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Kraft-Weg-Berechnung Druckfeder VD-306A

Anfrageformular Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Anfrageformular Druckfeder VD-306A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-306A Edelstahl Ø 3,2 x 20 x 92 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-242A	22	102	1,522	1.4310	105,38	32,75	69,25	47,8 \| 82,5 \| 43,1 \| 17,9
VD-247D	20,5	97	1,638	1.4310	98,001	37,17	59,83	49,0 \| 81,9 \| 45,9 \| 19,3
VD-239A-20	23	94	1,778	1.4310	121,806	25,51	68,49	51,2 \| 86,5 \| 46,1 \| 20,9
VD-246	21	85	1,944	1.4310	107,027	29,94	55,06	51,6 \| 81,8 \| 50,0 \| 22,9
VD-242	22	94	2,059	1.4310	134,853	28,5	65,5	52,9 \| 85,1 \| 49,5 \| 24,2
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	52,2 \| 81,1 \| 51,4 \| 24,2
VD-263L	24	98,9	2,083	1.4310	142,516	30,47	68,43	53,4 \| 86,1 \| 49,6 \| 24,5
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	63,6 \| 91,3 \| 62,3 \| 37,3
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	62,1 \| 88,1 \| 61,0 \| 37,3
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	63,7 \| 84,4 \| 65,0 \| 41,6
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	72,2 \| 89,1 \| 73,6 \| 54,0
VD-278B	20,5	95	4,689	1.4310	249,409	41,81	53,2	72,6 \| 87,8 \| 74,7 \| 55,2
VD-276	22,5	81,5	5,026	1.4310	255,594	30,65	50,85	74,8 \| 87,9 \| 77,3 \| 59,2
VD-307A	23,2	105	6,199	1.4310	186,05	74,99	30,01	80,6 \| 95,9 \| 73,0 \| 73,0
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-307	23,2	105	9,175	1.4310	479,453	52,74	52,26	84,7 \| 95,9 \| 65,5 \| 92,6
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	90,0 \| 92,7 \| 90,0 \| 87,4
VD-308A-04	22	95	10,228	1.4310	397,299	56,16	38,84	88,0 \| 97,2 \| 83,8 \| 83,0
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	80,7 \| 90,9 \| 77,5 \| 73,6
VD-288X-09	19,4	89	11,98	1.4310	467,812	49,95	39,05	79,7 \| 90,3 \| 77,8 \| 70,9
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	83,3 \| 94,7 \| 84,6 \| 70,7
VD-313M-01	25	95	13,04	1.4310	522,457	54,93	40,07	77,1 \| 92,8 \| 73,3 \| 65,2
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	78,9 \| 93,5 \| 80,3 \| 63,0
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	78,0 \| 91,7 \| 80,0 \| 62,3
VD-313A-09	19,5	89	18,079	1.4310	574,647	57,22	31,78	70,2 \| 92,6 \| 71,0 \| 47,0
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	62,4 \| 88,1 \| 61,1 \| 37,9
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	53,3 \| 87,6 \| 49,1 \| 23,3

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder VD-306A

Ursprungsland: DE, German; Druckfeder VD-306A
