Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Staffelpreise - Druckfeder VD-308A-04

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

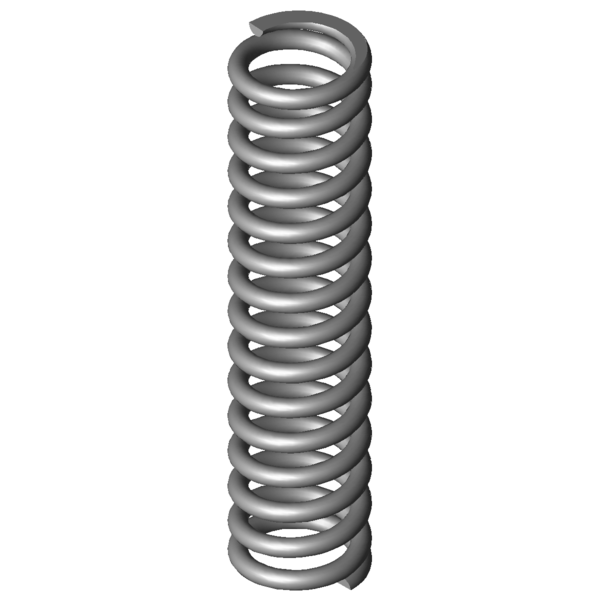

Produktbild Druckfeder VD-308A-04
Produktbild Druckfeder VD-308A-04
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-308A-04

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 18,8 mm Mittlerer Windungsdurchmesser
De 22 mm Äußerer Windungsdurchmesser
Dd 14,8 mm Dorndurchmesser
Dh 22,9 mm Hülsendurchmesser
L0 95 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 397,299 N Höchstkraft der Feder
Ln 56,16 mm Kleinste Länge der Feder
sn 38,84 mm Größter Federweg bei statischer Belastung
Fndyn 363,716 N Dynamische Höchstkraft
Lndyn 59,44 mm Kleinste Länge dynamische Belastung
shdyn 13,23 mm Größter Federweg dynamische Belastung
S 6,8 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 10,228 N/mm Federrate
Gewicht 58,1982 g Gewicht des Artikels
Fntol 30,52 N (+/-) Toleranz für statische Höchstkraft
Fndtol 29,93 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,98 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Kraft-Weg-Berechnung Druckfeder VD-308A-04

Anfrageformular Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Anfrageformular Druckfeder VD-308A-04

Ähnliche Druckfedern im Umfeld der Druckfeder VD-308A-04 Edelstahl Ø 3,2 x 18,8 x 95 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-308A-04 1.4310 3,2 22 95 397,299 56,16 38,84 13,5 10,228 100,0 | 100,0 | 100,0 | 100,0
D-308A-04 EN 10270-1 3,2 22 95 462,57 56,16 38,84 13,5 11,909 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-242 22 94 2,059 1.4310 134,853 28,5 65,5 51,3 | 87,1 | 46,6 | 20,1
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 50,7 | 81,9 | 50,1 | 20,1
VD-263L 24 98,9 2,083 1.4310 142,516 30,47 68,43 50,7 | 85,5 | 46,3 | 20,4
VD-263M-04 19 95 2,981 1.4310 157,172 42,28 52,72 56,9 | 85,0 | 56,6 | 29,1
VD-276A 22,5 93 3,165 1.4310 150,755 45,37 47,64 60,6 | 91,3 | 59,7 | 30,9
VD-276B 22,5 103 3,165 1.4310 182,402 45,37 57,64 59,0 | 89,4 | 56,6 | 30,9
VD-263VD 20 87,6 3,533 1.4310 172,463 38,78 48,82 60,3 | 85,0 | 61,5 | 34,5
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 68,1 | 90,4 | 67,9 | 45,8
VD-276 22,5 81,5 5,026 1.4310 255,594 30,65 50,85 68,9 | 87,2 | 70,4 | 49,1
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 72,6 | 95,1 | 62,0 | 60,6
VD-288S 20 101 6,819 1.4310 308,244 55,8 45,2 79,7 | 90,8 | 81,8 | 66,7
VD-306A 23,2 92 8,495 1.4310 302,001 56,45 35,55 88,0 | 97,2 | 83,8 | 83,0
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 87,8 | 95,1 | 78,6 | 89,7
VD-288Z-53 21 86,3 9,722 1.4310 359,965 49,28 37,03 93,8 | 93,3 | 93,0 | 95,0
VD-308A-04 22 95 10,228 1.4310 397,299 56,16 38,84 100,0 | 100,0 | 100,0 | 100,0
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 91,1 | 95,4 | 92,6 | 85,2
VD-313M-01 25 95 13,04 1.4310 522,457 54,93 40,07 85,7 | 92,3 | 86,5 | 78,5
VD-339E 20 100 35,282 1.4310 787,218 77,69 22,31 57,2 | 88,6 | 54,0 | 29,0
VD-339A-05 21 85 36,475 1.4310 751,378 64,4 20,6 56,4 | 88,3 | 53,0 | 28,0
VD-339V 22 110 43,193 1.4310 980,164 87,31 22,69 53,0 | 85,8 | 49,5 | 23,7
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder VD-308A-04

Ursprungsland: DE, German; Druckfeder VD-308A-04
