Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Staffelpreise - Druckfeder VD-276A

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

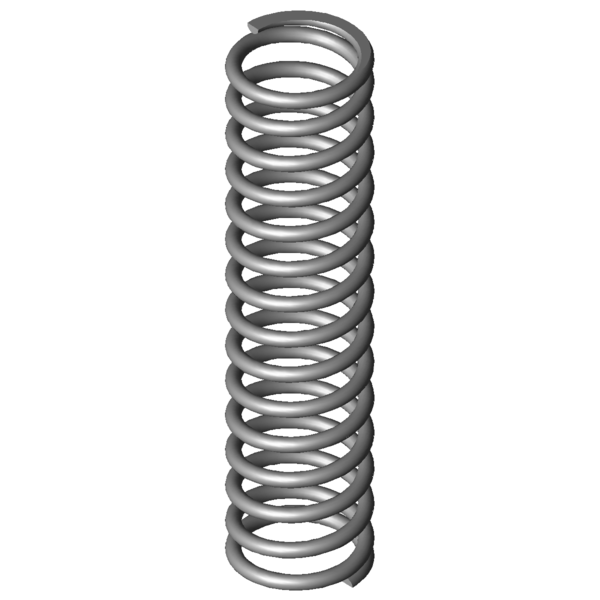

Produktbild Druckfeder VD-276A
Produktbild Druckfeder VD-276A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-276A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 22,5 mm Äußerer Windungsdurchmesser
Dd 16,8 mm Dorndurchmesser
Dh 23,3 mm Hülsendurchmesser
L0 93 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 150,755 N Höchstkraft der Feder
Ln 45,37 mm Kleinste Länge der Feder
sn 47,64 mm Größter Federweg bei statischer Belastung
Fndyn 140,263 N Dynamische Höchstkraft
Lndyn 48,68 mm Kleinste Länge dynamische Belastung
shdyn 30,24 mm Größter Federweg dynamische Belastung
S 6,704 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,165 N/mm Federrate
Gewicht 37,7887 g Gewicht des Artikels
Fntol 11,61 N (+/-) Toleranz für statische Höchstkraft
Fndtol 11,42 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,44 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Kraft-Weg-Berechnung Druckfeder VD-276A

Anfrageformular Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Anfrageformular Druckfeder VD-276A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-276A Edelstahl Ø 2,5 x 20 x 93 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-276A 1.4310 2,5 22,5 93 150,755 45,37 47,64 13,5 3,165 100,0 | 100,0 | 100,0 | 100,0
D-276A EN 10270-1 2,5 22,5 93 175,521 45,37 47,64 13,5 3,685 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-207T 23,6 90 0,431 1.4310 25,462 30,9 59,1 49,2 | 85,4 | 48,7 | 13,6
VD-206B 24 93 0,529 1.4310 41,679 14,28 78,72 48,0 | 83,3 | 44,1 | 16,7
VD-206D-16 20,4 85 0,577 1.4310 37,937 19,2 65,8 48,8 | 79,4 | 48,8 | 18,2
VD-232M-01 20 100 1,219 1.4310 83,13 31,8 68,2 61,9 | 84,6 | 62,5 | 38,5
VD-239A-04 25 95,5 1,354 1.4310 93,985 26,07 69,43 65,8 | 89,1 | 65,5 | 42,8
VD-242A 22 102 1,522 1.4310 105,38 32,75 69,25 69,0 | 89,7 | 69,3 | 48,1
VD-232M 20 86,3 1,604 1.4310 98,263 25,03 61,27 68,9 | 84,6 | 71,5 | 50,7
VD-247D 20,5 97 1,638 1.4310 98,001 37,17 59,83 71,0 | 89,0 | 72,3 | 51,8
VD-239A-20 23 94 1,778 1.4310 121,806 25,51 68,49 74,5 | 92,3 | 75,2 | 56,2
VD-246 21 85 1,944 1.4310 107,027 29,94 55,06 76,1 | 88,2 | 78,8 | 61,4
VD-242 22 94 2,059 1.4310 134,853 28,5 65,5 79,5 | 92,2 | 81,1 | 65,1
VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 77,9 | 87,6 | 81,0 | 65,1
VD-263L 24 98,9 2,083 1.4310 142,516 30,47 68,43 79,9 | 91,9 | 82,1 | 65,8
VD-263M-04 19 95 2,981 1.4310 157,172 42,28 52,72 92,5 | 90,1 | 93,1 | 94,2
VD-276A 22,5 93 3,165 1.4310 150,755 45,37 47,64 100,0 | 100,0 | 100,0 | 100,0
VD-263VD 20 87,6 3,533 1.4310 172,463 38,78 48,82 91,3 | 91,7 | 92,5 | 89,6
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 80,6 | 95,0 | 77,7 | 69,0
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 79,6 | 96,3 | 75,0 | 67,5
VD-276 22,5 81,5 5,026 1.4310 255,594 30,65 50,85 78,4 | 95,9 | 76,3 | 63,0
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 70,3 | 87,9 | 72,0 | 51,0
VD-306A 23,2 92 8,495 1.4310 302,001 56,45 35,55 63,6 | 91,3 | 62,3 | 37,3
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 61,2 | 87,9 | 61,3 | 34,5
VD-288Z-53 21 86,3 9,722 1.4310 359,965 49,28 37,03 60,7 | 89,8 | 59,8 | 32,6
VD-308A-04 22 95 10,228 1.4310 397,299 56,16 38,84 60,6 | 91,3 | 59,7 | 30,9
VD-288X-09 19,4 89 11,98 1.4310 467,812 49,95 39,05 57,6 | 89,4 | 57,1 | 26,4
VD-308A-03 22 82 12,007 1.4310 398,811 48,79 33,21 56,0 | 88,0 | 53,8 | 26,4
VD-313M-01 25 95 13,04 1.4310 522,457 54,93 40,07 55,5 | 85,8 | 56,5 | 24,3
VD-313A-09 19,5 89 18,079 1.4310 574,647 57,22 31,78 50,0 | 86,0 | 46,5 | 17,5
VD-339A-05 21 85 36,475 1.4310 751,378 64,4 20,6 40,9 | 82,4 | 31,7 | 8,7
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder VD-276A

Ursprungsland: DE, German; Druckfeder VD-276A
