Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Staffelpreise - Druckfeder VD-239A-04

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

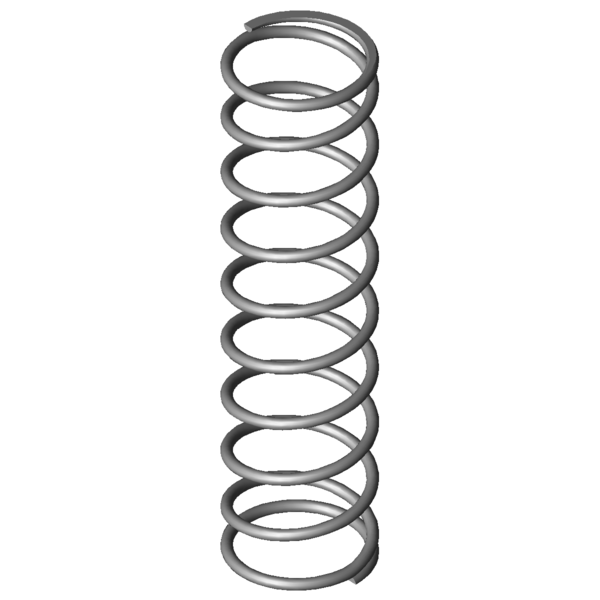

Produktbild Druckfeder VD-239A-04
Produktbild Druckfeder VD-239A-04
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-239A-04

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 23 mm Mittlerer Windungsdurchmesser
De 25 mm Äußerer Windungsdurchmesser
Dd 20,2 mm Dorndurchmesser
Dh 26,5 mm Hülsendurchmesser
L0 95,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 93,985 N Höchstkraft der Feder
Ln 26,07 mm Kleinste Länge der Feder
sn 69,43 mm Größter Federweg bei statischer Belastung
Fndyn 90,55 N Dynamische Höchstkraft
Lndyn 28,61 mm Kleinste Länge dynamische Belastung
shdyn 27,62 mm Größter Federweg dynamische Belastung
S 11 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,354 N/mm Federrate
Gewicht 18,8407 g Gewicht des Artikels
Fntol 6,15 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,5 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Kraft-Weg-Berechnung Druckfeder VD-239A-04

Anfrageformular Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Anfrageformular Druckfeder VD-239A-04

Ähnliche Druckfedern im Umfeld der Druckfeder VD-239A-04 Edelstahl Ø 2 x 23 x 95,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-04 1.4310 2 25 95,5 93,985 26,07 69,43 8,5 1,354 100,0 | 100,0 | 100,0 | 100,0
D-239A-04 EN 10270-1 2 25 95,5 109,425 26,07 69,43 8,5 1,576 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-145DD 24 101 0,058 1.4310 4,334 25,67 75,33 44,3 | 80,2 | 48,4 | 4,3
VD-207JN 26,5 105 0,334 1.4310 27,57 22,34 82,66 56,0 | 86,8 | 56,7 | 24,6
VD-207T 23,6 90 0,431 1.4310 25,462 30,9 59,1 59,2 | 89,5 | 56,1 | 31,8
VD-206B 24 93 0,529 1.4310 41,679 14,28 78,72 64,4 | 87,8 | 66,3 | 39,1
VD-207L-01 28 85 0,567 1.4310 38,83 16,47 68,53 66,0 | 86,1 | 70,0 | 41,9
VD-239A-04 25 95,5 1,354 1.4310 93,985 26,07 69,43 100,0 | 100,0 | 100,0 | 100,0
VD-242A 22 102 1,522 1.4310 105,38 32,75 69,25 92,4 | 93,9 | 94,5 | 89,0
VD-236 27 88,5 1,629 1.4310 107,927 22,25 66,25 89,8 | 95,1 | 91,3 | 83,1
VD-247D 20,5 97 1,638 1.4310 98,001 37,17 59,83 89,1 | 93,5 | 91,0 | 82,6
VD-239A-20 23 94 1,778 1.4310 121,806 25,51 68,49 86,9 | 96,8 | 87,9 | 76,1
VD-242 22 94 2,059 1.4310 134,853 28,5 65,5 81,1 | 95,5 | 82,0 | 65,7
VD-263L 24 98,9 2,083 1.4310 142,516 30,47 68,43 80,6 | 94,5 | 82,3 | 65,0
VD-276A 22,5 93 3,165 1.4310 150,755 45,37 47,64 65,8 | 89,1 | 65,5 | 42,8
VD-276B 22,5 103 3,165 1.4310 182,402 45,37 57,64 65,9 | 87,6 | 67,3 | 42,8
VD-273A-10 24 85 4,586 1.4310 237,531 33,2 51,8 58,3 | 88,3 | 57,1 | 29,5
VD-278B 20,5 95 4,689 1.4310 249,409 41,81 53,2 57,7 | 87,2 | 57,2 | 28,9
VD-288Z-33 28 97 5,336 1.4310 321,756 36,71 60,29 56,1 | 84,8 | 58,0 | 25,4
VD-288Z-43 27 81,8 6,032 1.4310 273,249 36,5 45,3 51,3 | 81,6 | 49,8 | 22,4
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 50,3 | 82,1 | 46,9 | 21,8
VD-301 28,2 94,5 6,908 1.4310 384,72 38,81 55,69 51,8 | 83,4 | 52,3 | 19,6
VD-306A 23,2 92 8,495 1.4310 302,001 56,45 35,55 47,0 | 83,9 | 41,2 | 15,9
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder VD-239A-04

Ursprungsland: DE, German; Druckfeder VD-239A-04
